Kabel für außenliegende Nebenstellen installieren
5
Bildlegende
1. Lokal konfigurierte Kabel
2. Kabel für außenliegende Nebenstellen
3. Mehrpaarige Schutzvorrichtung
(Feinsicherungen oder
Fremdstromschutz)
4. Adapter 356A
5. B25A-Kabel
6. Außenliegende Analogtelefone

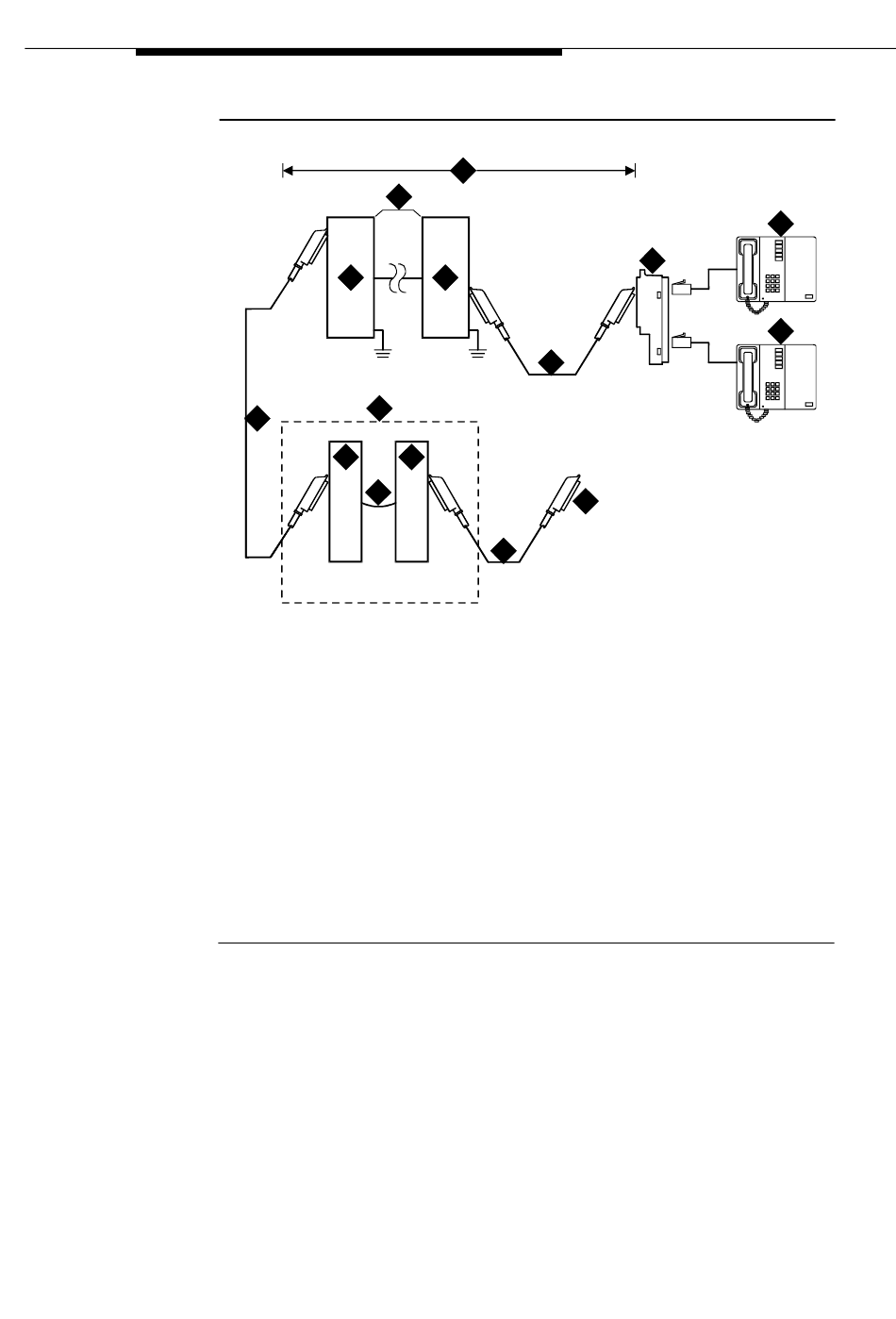

Bild 1-39. Verbindungen für ein bis acht außenliegende Analogtelefone
555-230-128DE
1
2
3 3
7
8 9
10
5
4
5
11
7. Teil des Hauptverteilers
8. Nebenstellenseite (weißes
Feld)
9. Systemseite (lilafarbenes
Feld)
10. Rangierschnüre
11. Zur Analogbaugruppe
TN2183, TN769, TN742
oder TN746B
