Avaya DEFINITY Installation Und Test Seite 70

Gehäuse installieren und anschließen
Separate Spannungsversorgung anschließen

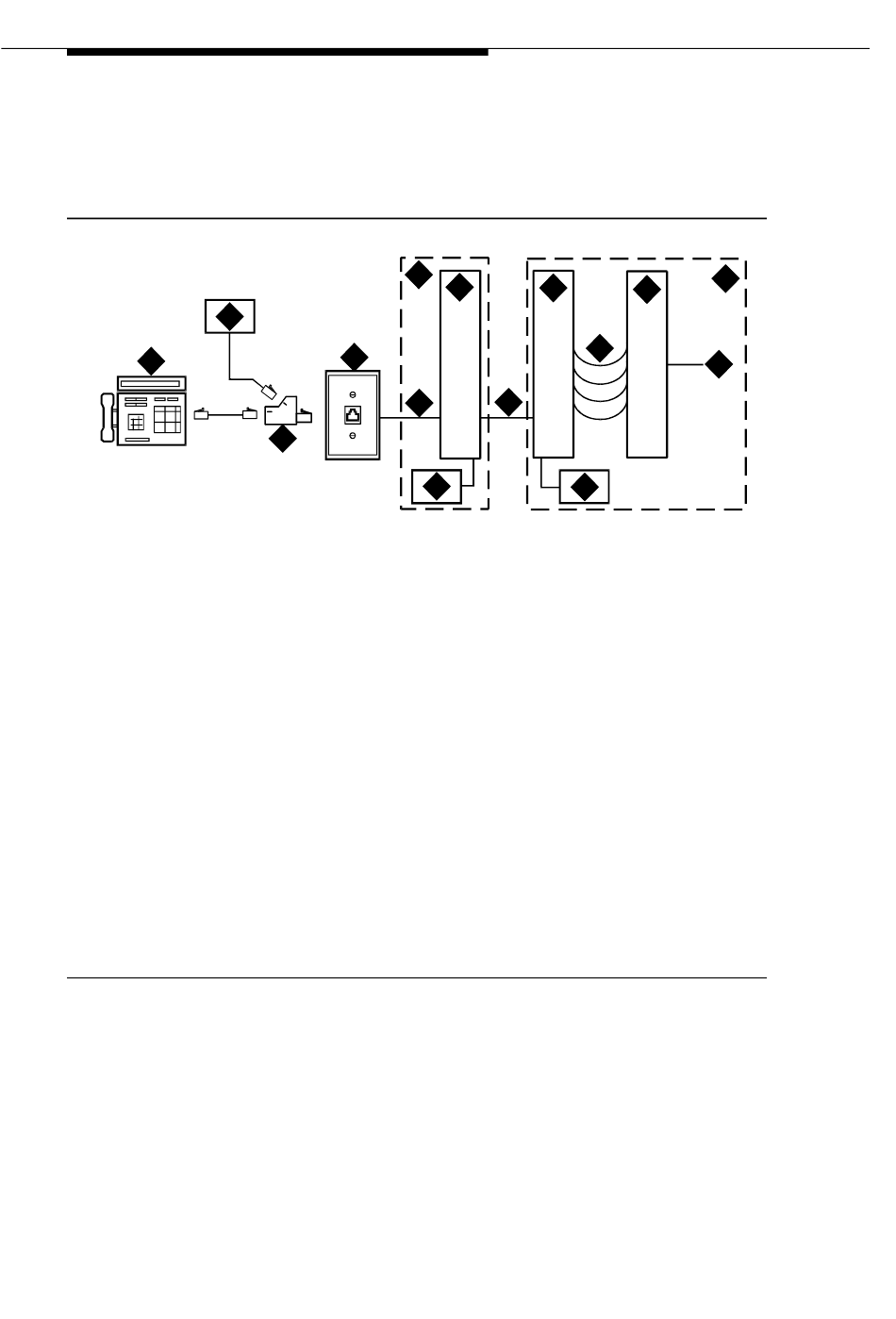

Bild 1-32 zeigt die typischen Anschlußpunkte für die separate
Spannungsversorgung.
2
1
Bildlegende
1. Normales Display-Telefon
2. Separates Netzanschlußelement
(z. B. 1151A) (wird bei Verwendung
von Haupt-Netzanschlußelement
nicht verwendet)
3. Adapter 400B2
4. Anschlußdose zur
Datenübertragung
5. 4paariges DIW-Kabel
6. Nebenraum oder Adapterstandort
7. 25paariges DIW-Kabel
8. Nebenstellenseite des
Hauptverteilers
Bild 1-32. Beispiel für den Anschluß einer separaten Spannungsversorgung
1-62 Ausgabe 2 Mai 1998
13
4
5
3
14 4 14 4
6
8
9
7
14
9. Rangierschnur 100P6A oder
Jumper
10. Systemseite des Hauptverteilers
11. 25paariges Kabel zur
Digitalbaugruppe
12. Geräteraum
13. Nebenraum
14. Haupt-Netzanschlußelement (z. B.
1145B) Im Nebenraum oder im
Geräteraum (nicht in beiden)
installieren.
12
10
11
adjunct RPY 012098
555-230-128DE
