Einführung

1.1 Zielsetzung des Handbuchs

Dieses Handbuch stellt Ihnen detaillierte Informationen zur
1 1
Installation und Inbetriebnahme des Frequenzumrichters
zur Verfügung. 2 Installation enthält die notwendigen
Anforderungen für die mechanische und elektrische Instal-
lation, darunter Verdrahtung für Netzversorgung, Motor,
Steuerung und serielle Kommunikation sowie Steuerklem-
menfunktionen. 3 Inbetriebnahme und Funktionsprüfung
beschreibt ausführlich die Verfahren für die
Inbetriebnahme, eine grundlegende Programmierung für
den Betrieb sowie Funktionsprüfungen. Die übrigen Kapitel
enthalten zusätzliche Angaben. Hierzu gehören die
Inbetriebnahme, die Benutzerschnittstelle, die detaillierte
Programmierung, Anwendungsbeispiele, Fehlersuche und -
behebung sowie die technischen Daten.
1.2 Zusätzliche Ressourcen
Es stehen weitere Ressourcen zur Verfügung, die Ihnen
helfen, erweiterte Funktionen und Programmierungen von
Frequenzumrichtern zu verstehen.
•
Das VLT
umfassendere Informationen über das Arbeiten
mit Parametern sowie viele Anwendungsbeispiele.
•
Das VLT
umfassende Informationen zu Möglichkeiten und
Funktionen sowie zur Auslegung von Steuerungs-
systemen für Motoren.
•
Zusätzliche Veröffentlichungen und Handbücher
sind von Danfoss erhältlich.
Eine Liste finden Sie unter www.danfoss.com/
BusinessAreas/DrivesSolutions/Documentations/VLT
+Technical+Documentation.htm.
•
Für die Frequenzumrichter stehen Optionsmodule
zur Verfügung, die einige der beschriebenen
Verfahren ändern können. Bitte prüfen Sie die
Anleitungen dieser Optionsmodule auf besondere
Anforderungen hin. Wenden Sie sich an einen
Danfoss-Händler in Ihrer Nähe oder besuchen Sie
die Website von Danfoss, um Downloads oder
zusätzliche Informationen zu erhalten:
www.danfoss.com/BusinessAreas/DrivesSolutions/
Documentations/VLT+Technical+Documen-
tation.htm.
1.3 Produktübersicht
Ein Frequenzumrichter ist ein elektronischer Motorregler,
der einen Netzeingangs-Wechselstrom in einen variablen
Ausgangsstrom in AC-Wellenform umwandelt. So steuern
Frequenz und Spannung des Ausgangsstroms die
Motordrehzahl und das Motordrehmoment. Der Frequen-
zumrichter kann die Motordrehzahl zur Steuerung der
6
Produkthandbuch für VLT
®
Programmierungshandbuch enthält
®
Projektierungshandbuch enthält
MG11AI03 - VLT
®
HVAC Drive
Lüfter-, Verdichter- oder Pumpenmotoren entsprechend
der Istwerte vom System (Rückführung), wie z. B.
wechselnde Temperatur- oder Druckwerte, verändern.
Zusätzlich kann der Frequenzumrichter den Motor
ebenfalls durch Signale von externen Reglern steuern/
regeln.
Zudem überwacht der Frequenzumrichter den System- und
Motorzustand, gibt Warnungen oder Alarme bei Fehlerbe-
dingungen aus, startet und stoppt den Motor, optimiert
die Energieeffizienz und bietet darüber hinaus viele weitere
Funktionen zur Steuerung, Regelung, Überwachung und
Verbesserung des Wirkungsgrads. Betriebs- und Überwa-
chungsfunktionen stehen als Zustandsanzeigen für ein
externes Steuerungssystem oder ein serielles Kommunikati-
onsnetzwerk zur Verfügung.

1.4 Aufbau des Frequenzumrichters

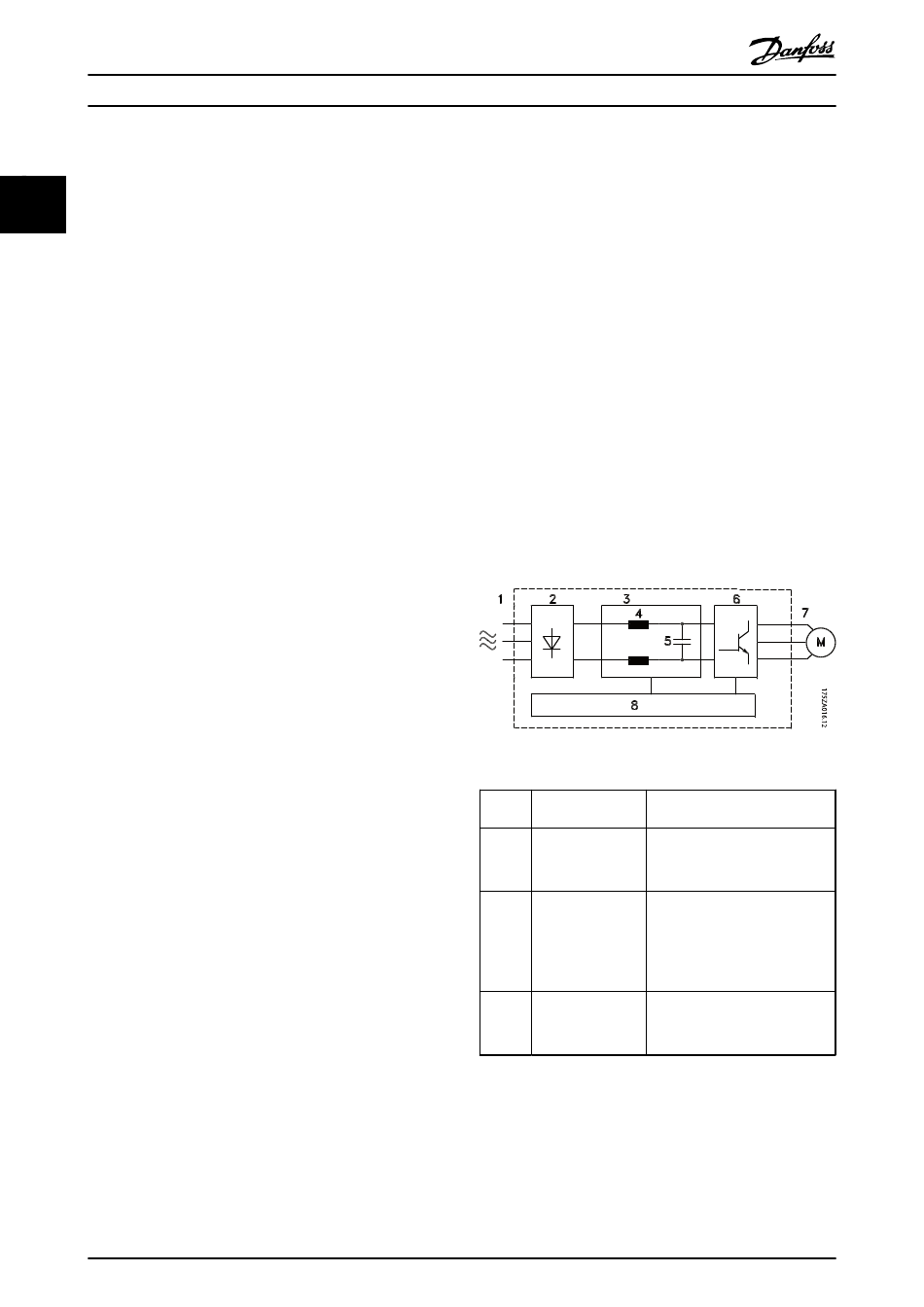

Abbildung 1.3 ist ein Blockschaltbild der internen
Baugruppen des Frequenzumrichters. Ihre jeweiligen
Funktionen beschreibt Tabelle 1.3.
Abbildung 1.3 Blockschaltbild des Frequenzumrichters
Numm Bezeichnung
er
1 Netzversorgung
2 Gleichrichter
3 Gleichspannungs-
zwischenkreis
®
ist eine eingetragene Marke von Danfoss
Funktionen
•
Dreiphasige Wechselspan-
nungsversorgung des
Frequenzumrichters.
•
Die Gleichrichterbrücke
wandelt den eingehenden
Wechselstrom in einen
Gleichstrom zur Versorgung
des Wechselrichters um.
•
Der Gleichspannungszwi-
schenkreis führt den
Gleichstrom.
