Einführung

1.2 Zielsetzung des Handbuchs

Dieses Handbuch stellt Ihnen detaillierte Informationen zur
Installation und Inbetriebnahme des Frequenzumrichters
zur Verfügung. 2 Installation enthält die notwendigen
Anforderungen für die mechanische und elektrische Instal-
lation, darunter Verdrahtung für Netzversorgung, Motor,
Steuerung und serielle Kommunikation sowie Steuerklem-
menfunktionen. 3 Inbetriebnahme beschreibt ausführlich
die Verfahren für die Inbetriebnahme, eine grundlegende
Programmierung für den Betrieb sowie Funktionsprü-
fungen. Die übrigen Kapitel enthalten zusätzliche Angaben.
Hierzu gehören die Inbetriebnahme, die Benutzerschnitt-
stelle, die detaillierte Programmierung,
Anwendungsbeispiele, Fehlersuche und -behebung sowie
die technischen Daten.
1.3 Zusätzliche Ressourcen
Es stehen weitere Ressourcen zur Verfügung, die Ihnen
helfen, erweiterte Funktionen und Programmierung von
Frequenzumrichtern zu verstehen.
•
®
Das VLT Programmierungshandbuch, MG33MXYY,
enthält noch umfassendere Informationen für die
Arbeit mit Parametern sowie viele Anwendungs-
beispiele.
•
® Projektierungshandbuch, MG33BXYY,
Das VLT
enthält umfassende Informationen zu Möglich-
keiten und Funktionen zur Auslegung von
Steuerungssystemen für Motoren.
•
Zusätzliche Veröffentlichungen und Handbücher
sind von Danfoss erhältlich.
Eine Übersicht finden Sie unter http://
www.danfoss.com/Germany/BusinessAreas/Drives-
Solutions/Documentation/literature.htm.
•
Es stehen Optionsmodule zur Verfügung, die
einige der beschriebenen Verfahren ändern
können. Bitte prüfen Sie die Anleitungen dieser
Optionsmodule auf besondere Anforderungen
hin. Wenden Sie sich an einen Danfoss-Händler in
Ihrer Nähe oder besuchen Sie http://
www.danfoss.com/Products/Literature/Technical
+Documentation.htm, um Downloads oder
zusätzliche Informationen zu erhalten.

1.4 Grundlegende Funktionen

Ein Frequenzumrichter ist ein elektronischer Motorregler,
der einen Netzeingangs-Wechselstrom in einen variablen
Ausgangsstrom in AC-Wellenform umwandelt. So steuern
Frequenz und Spannung des Ausgangsstroms die
Motordrehzahl und das Motordrehmoment. Der Frequen-
VLT ® AQUA Drive (D-Rahmen)
Produkthandbuch
zumrichter kann die Drehzahl des Motors entsprechend
einer Systemrückführung z. B. durch Positionssensoren auf
einem Förderband variieren. Zusätzlich kann Frequenzum-
richter den Motor ebenfalls durch Signale von externen
Reglern regeln.
Zudem überwacht der Frequenzumrichter den System- und
Motorzustand, gibt Warnungen oder Alarme bei Fehlerbe-
dingungen aus, startet und stoppt den Motor, optimiert
die Energieeffizienz und bietet darüber hinaus viele weitere
Funktionen zur Steuerung, Regelung, Überwachung und
Verbesserung des Wirkungsgrads. Betriebs- und Überwa-
chungsfunktionen stehen als Zustandsanzeigen für ein
externes Steuerungssystem oder ein serielles Kommunikati-
onsnetzwerk zur Verfügung.

1.5 Aufbau des Frequenzumrichters

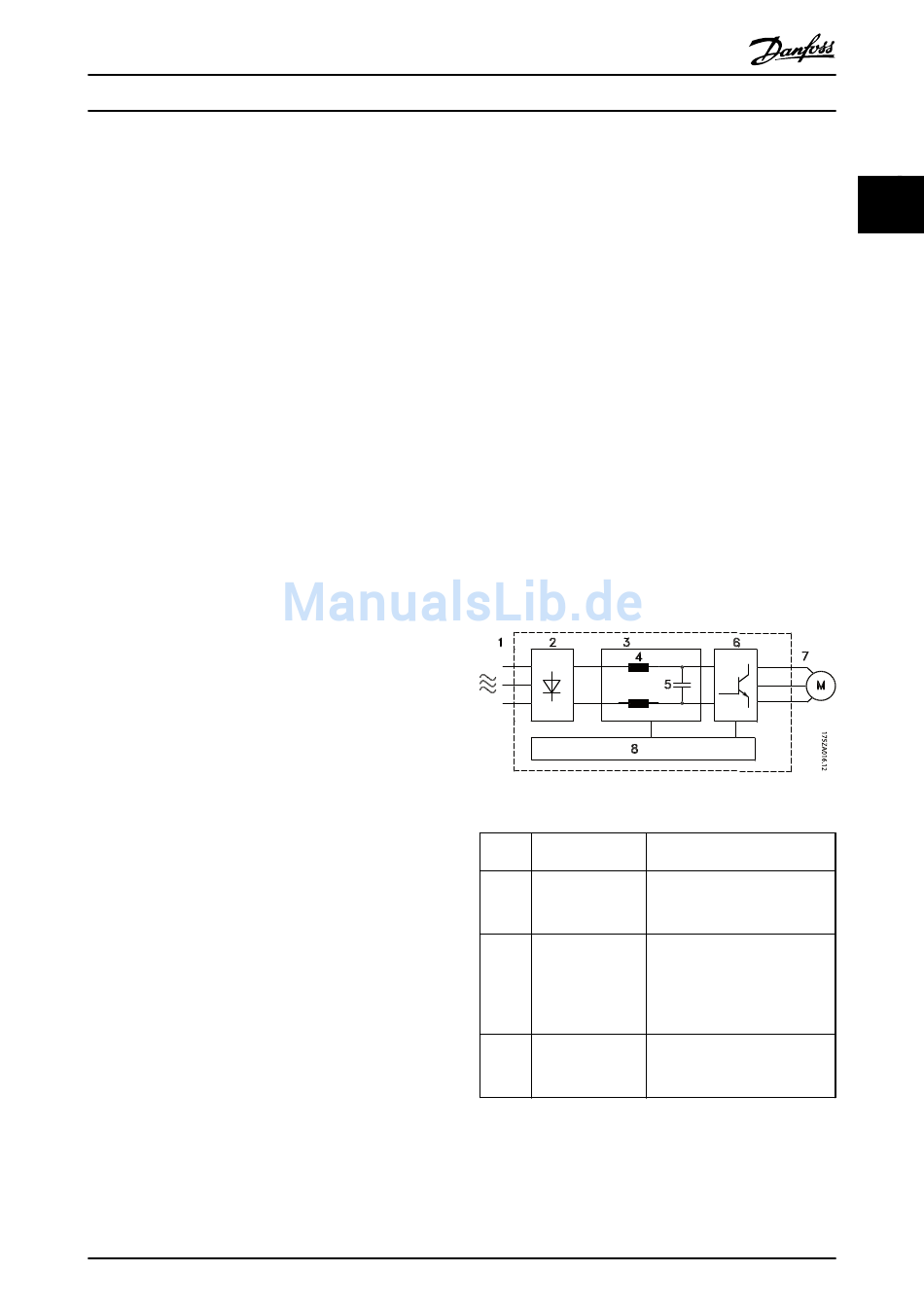

Abbildung 1.3 zeigt ein Blockschaltbild der internen
Baugruppen des Frequenzumrichters. Ihre jeweiligen
Funktionen werden unter Tabelle 1.2 beschrieben.
®
MG21A103 - VLT ist eine eingetragene Marke von Danfoss
Abbildung 1.3 Blockschaltbild des Frequenzumrichters
Numm Bezeichnung
er
•
1 Netzversorgung
•
2 Gleichrichter
•
3 Gleichspannungs-
zwischenkreis
Funktionen
Dreiphasige Wechselspan-
nungsversorgung des
Frequenzumrichters
Die Gleichrichterbrücke
wandelt den Wechselstrom in
einen Gleichstrom zur
Stromversorgung des
Wechselrichters um.
Der Gleichspannungszwi-
schenkreis führt den
Gleichstrom.
