Kabelersatz Mit Peer-To-Peer-Verbindung - Phoenix Contact FL COM SERVER RS232 Anwenderhandbuch

FL COM SERVER RS...
4-12
4.4

Kabelersatz mit Peer-to-Peer-Verbindung

Die Peer-to-Peer-Verbindung (Tunneling) ist eine einfache Möglichkeit, zwei
RS-232-basierende Endgeräte in einer Punkt-zu-Punkt-Verbindung über ein beste-
hendes Netzwerk miteinander zu verbinden. Dieses funktioniert auch Subnet- und
Gateway-übergreifend. Beide FL COM SERVER RS... werden logisch über die
Ziel- und Quell-IP miteinander verknüpft.

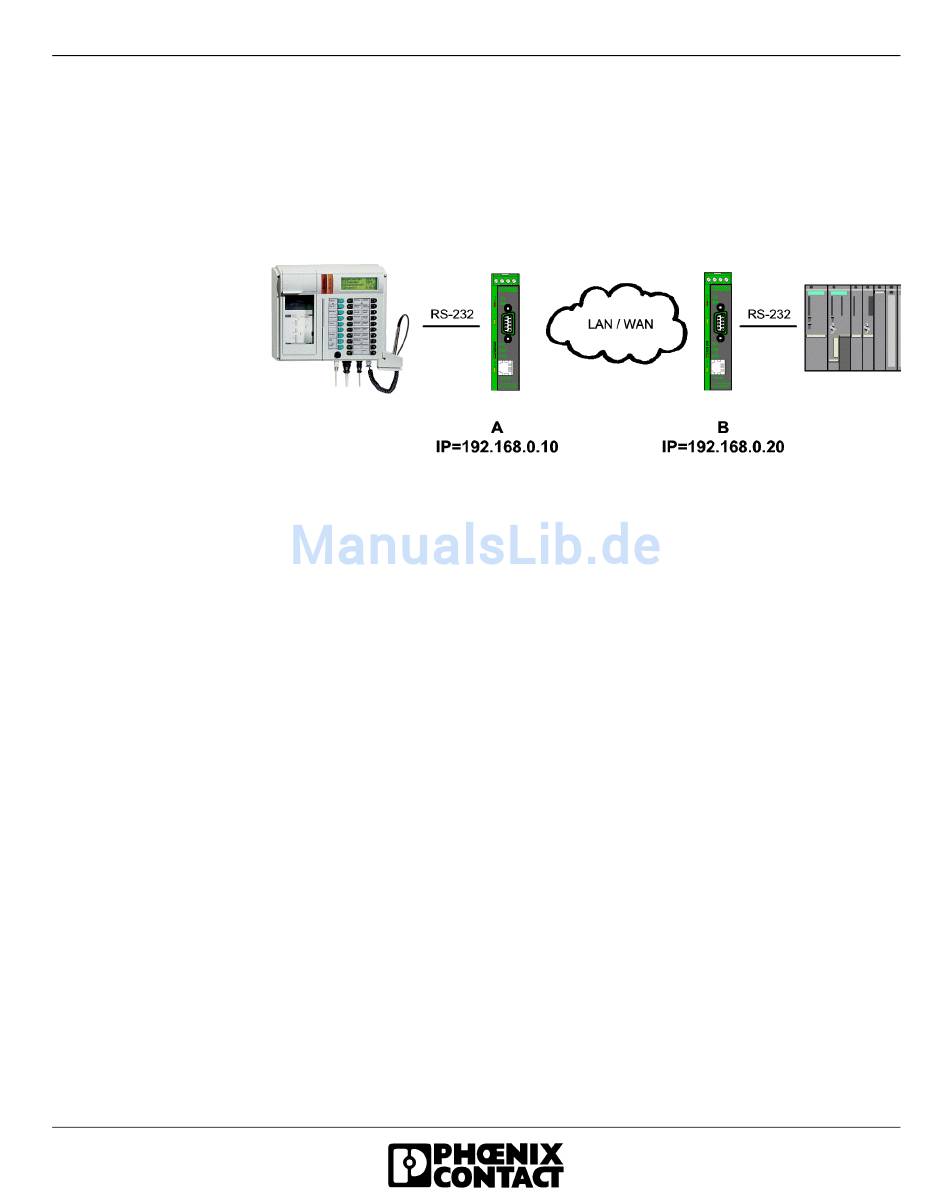

Bild 4-9 Applikationsbeispiel Peer-to-Peer Verbindung
Die Applikation kann wahlweise mit UDP- oder TCP-IP-Protokoll realisiert werden.
Das UDP-Protokoll ist verbindungslos. Die Übertragung erfolgt, sobald Daten an
der RS-232-Schnittstelle vorliegen.
Das TCP/IP-Protokoll sind verbindungsorientiert. Der Verbindungsaufbau kann
durch verschiedene Bedingungen gesteuert werden.
Verbindungsaufbau:
– dauerhafte Netzwerkverbindung nach Power-up
– wenn DTR aktiv
– wenn ein Zeichen am seriellen Port emfangen wird.
Verbindungsabbau:
– wenn serielle Kommunikation „Idle" war (einstellbar von 0 bis 255 min:255 sec.)
– wenn DTR-Signal inaktiv wird.
696301
