3.4.2.1

Aufbau der Webseiten

Die Webseiten sind in vier Bereiche aufgeteilt:
– Gerätetyp und Gerätelogo,
– Gerätename (durch den Anwender vergeben) und Ladezeitpunkt, um Ver-
wechslungen zu vermeiden,
– Navigationsbaum auf der linken Seite,
– Informationstabellen, die zur Laufzeit mit den aktuellen Geräteinformationen
gefüllt werden.
3.4.2.2 Vorgehensweise zur Übernahme von Konfigurationsänderungen

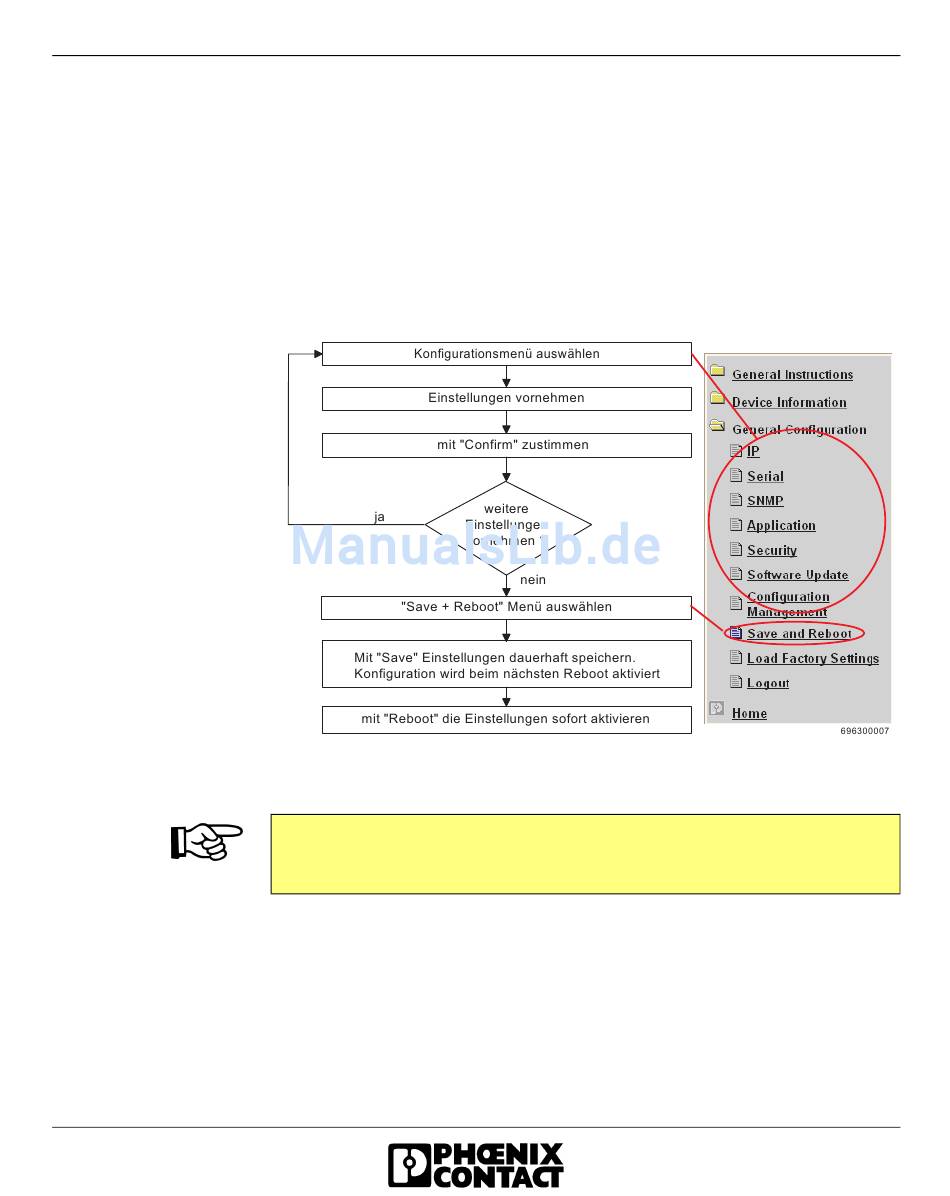

Bild 3-13 Vorgehensweise bei Konfigurationsänderungen mit WBM
Vorgenommene Einstellungen müssen zunächst durch „Confirm" bestätigt, und
anschließend durch „Save current configuration for next reboot" auf der Web-
seite „Save and Reboot" dauerhaft gespeichert werden.
