2-10
2.6.3

Auswahl der passenden Verbindungsleitungen

Um Ethernet-Komponenten zu verbinden, benötigen Sie entweder Leitungen mit
gekreuzten Leitungspaaren (CROSS OVER) oder geradeaus verbundene Lei-
tungspaare (LINE,1:1). Allgemein gilt, dass zwischen Strukturkomponenten und
Endgeräten geradeaus verdrahtete Leitungen benötigt werden; die CROSS-
OVER-Leitungen werden für Verbindungen zwischen zwei Strukturkomponenten
und für Verbindungen zwischen zwei Endgeräten verwendet. Mit der nachfolgen-
den Tabelle kann die passende Leitung ausgewählt werden. Zur besseren Unter-
scheidung der jeweiligen Leitungstypen sollen Sie für die CROSS-OVER-Leitun-
gen grüne und für die geradeaus verdrahteten Leitungen (LINE, 1:1) graue
Knickschutztüllen (Schutzkappen) verwenden.

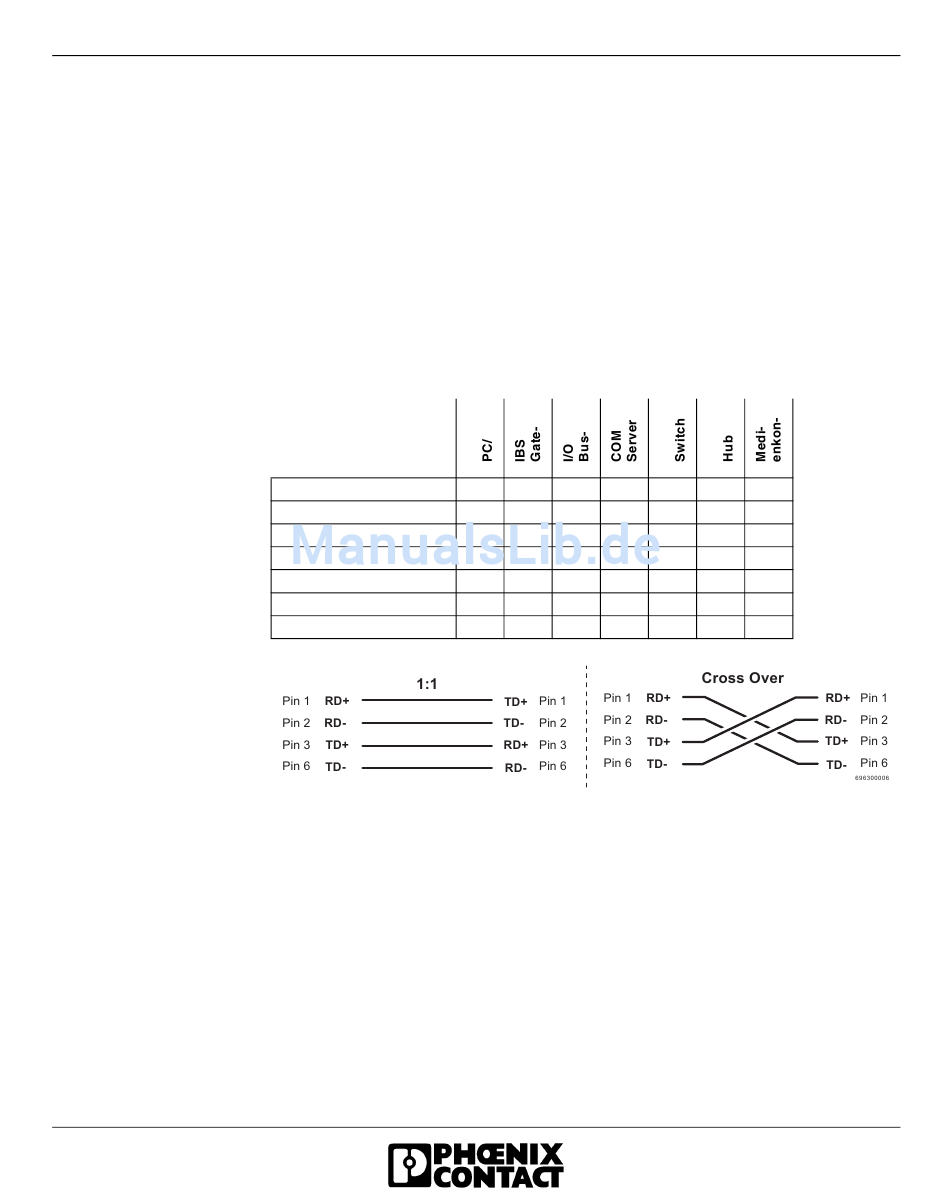

Tabelle 2-1

Verbindungsarten von verschiedenen Ethernet-Komponenten

• Line 1:1 = graue Schutz-
kappen
• CROSS OVER = grüne
Schutzkappen
PC / RFC
IBS Gateway
I/O Busklemme
FL COM SERVER RS...
Switch
Hub
Medienkonverter
Bild 2-6 Pin-Belegung Ethernet-Verbindungsleitungen
Cro Cro Cro Cro
Cro Cro Cro Cro
Cro Cro Cro Cro
Cro Cro Cro Cro
Lin Lin Lin Lin
Lin Lin Lin Lin
Lin Lin Lin Lin
Lin Lin Lin
Lin Lin Lin
Lin Lin Lin
Lin Lin Lin
Cro Cro Cro
Cro Cro Cro
Cro Cro Cro
696301
