Montieren des FL COM SERVER RS... auf dem
Tragschienenprofil
Installieren Sie den
FL COM SERVER RS...
DIN EN 50022. Verwenden Sie nur saubere, korrosionsfreie Tragschienen, um
Übergangswiderstände zu vermeiden. Um ein Verrutschen der Module auf der
Tragschiene zu verhindern, können Sie auf beiden Modulseiten Endhalter montie-
ren.
Montieren Sie den FL COM SERVER RS... nur im spannungsfreien Zustand.
1.
Installieren Sie neben dem linken Modul einen Endhalter, um ein Verrutschen
der Module zu verhindern.
2.
Setzen Sie das Modul von oben auf die Tragschiene. Dabei muss die obere
Haltenut des Moduls mit der Oberkante der Tragschiene verhaken (Bild 2-2).
3.
Drücken Sie das Modul an der Front in Richtung der Montagefläche.
4.
Nachdem das Modul hörbar eingerastet ist, prüfen Sie den festen Sitz auf der
Tragschiene.

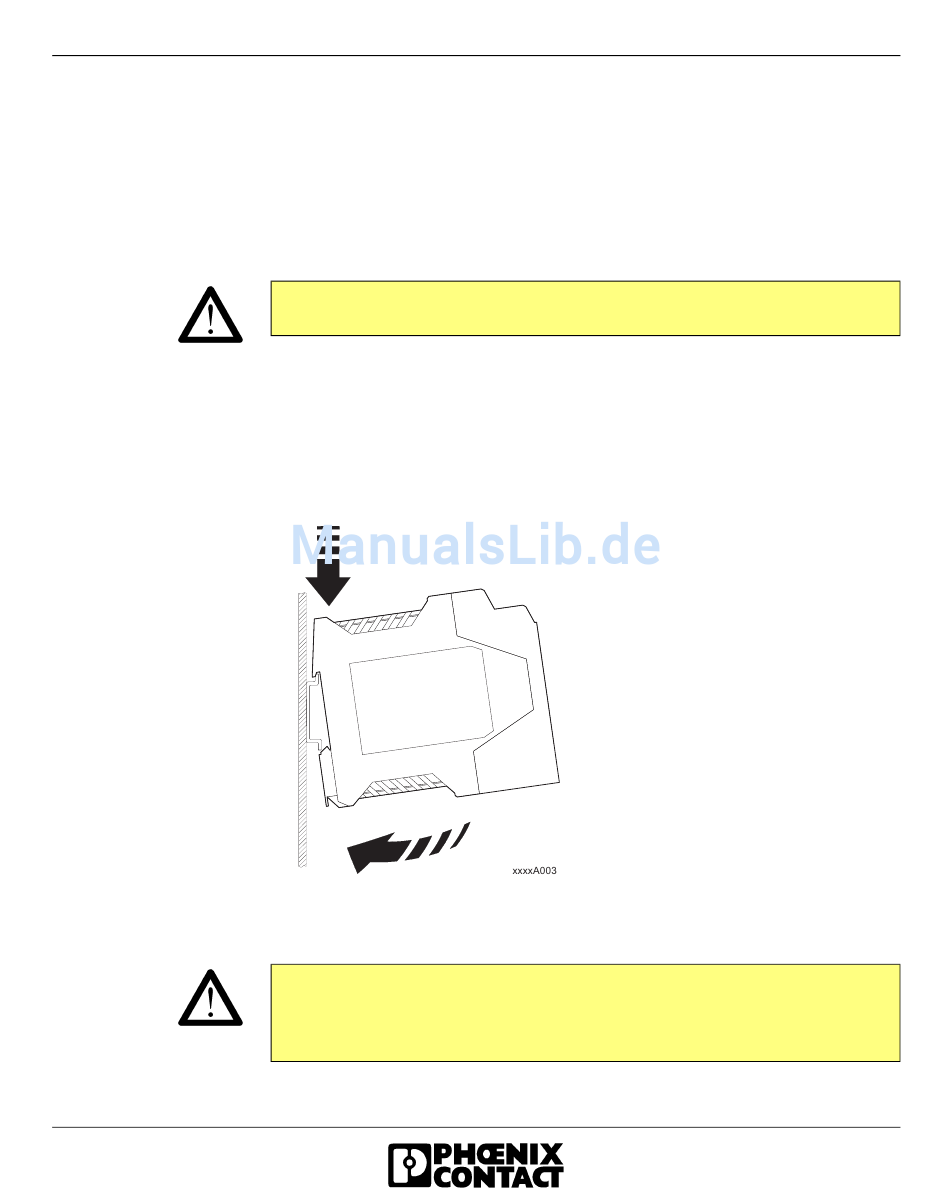

Bild 2-2
Aufrasten des FL COM SERVER RS... auf dem Tragschienen-
profil.
Verbinden Sie die Tragschiene mittels einer Erdungsklemme mit der Schutzerde,
da die Module mit dem Aufrasten auf die Tragschiene geerdet werden. Nur so ist
gewährleistet, dass die Schirmung funktioniert. Führen Sie die Verbindung mit
der Schutzerde niederimpedant aus.
Montage des FL COM SERVER RS...
auf einer 35-mm-Tragschiene nach
2-5
