696301
2.6.4
Ethernet-Betriebsanzeigen
Der FL COM SERVER RS... ist mit umfangreichen Betriebsanzeigen für die
Diagnose am Twisted-Pair-Port ausgestattet.

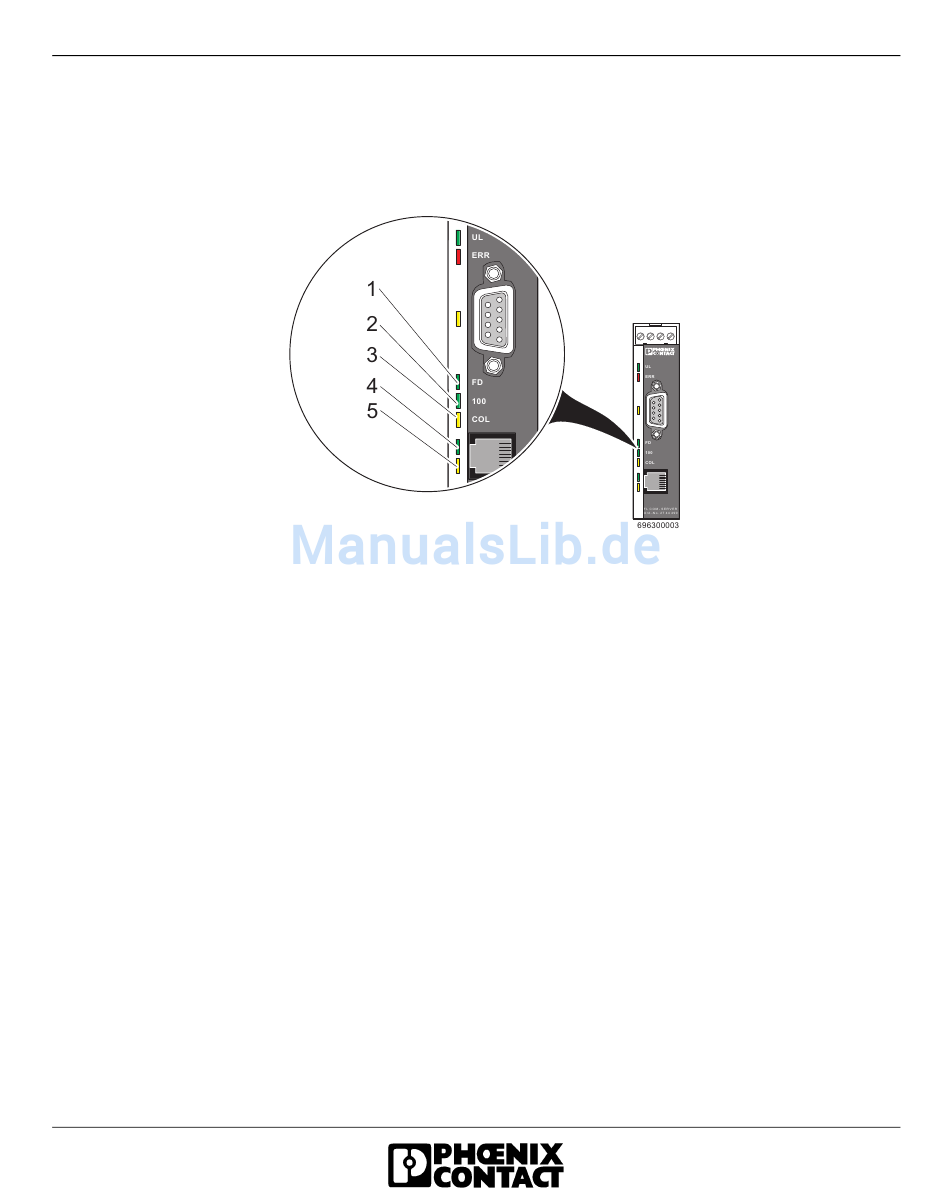

Bild 2-7
Diagnose-Anzeigen für den TP-Port
Folgende Betriebsanzeigen stehen zur Verfügung:
Nr.
Bez.
Funktion
1
FD
Die FD-LED (grün) leuchtet, wenn die Daten im Vollduplex-
Modus übertragen werden
2
100
Die 100-LED (grün) leuchtet, wenn die Daten mit 100 MBit/s
übertragen werden.
3
COL
Die COL-LED (gelb) leuchtet, wenn Datenkollisionen auftreten.
4
LINK
Die Leitungsüberwachung prüft das Leitungssegment auf Unter-
brechung. Dazu muss die Gegenstelle Link- oder Datensignale
senden. Die LINK-LED (grün) leuchtet, wenn kein Fehler aufge-
treten ist. Eine nicht belegte Schnittstelle oder ein ausgeschalte-
tes Endgerät wird als Fehler angezeigt und die LED erlischt.
5
Activity
Die Activity-LED (gelb) blinkt in Abhängigkeit der aktuell gesen-
deten oder empfangenen Datenmenge am TP-Port.
Montage des FL COM SERVER RS...
2-11
