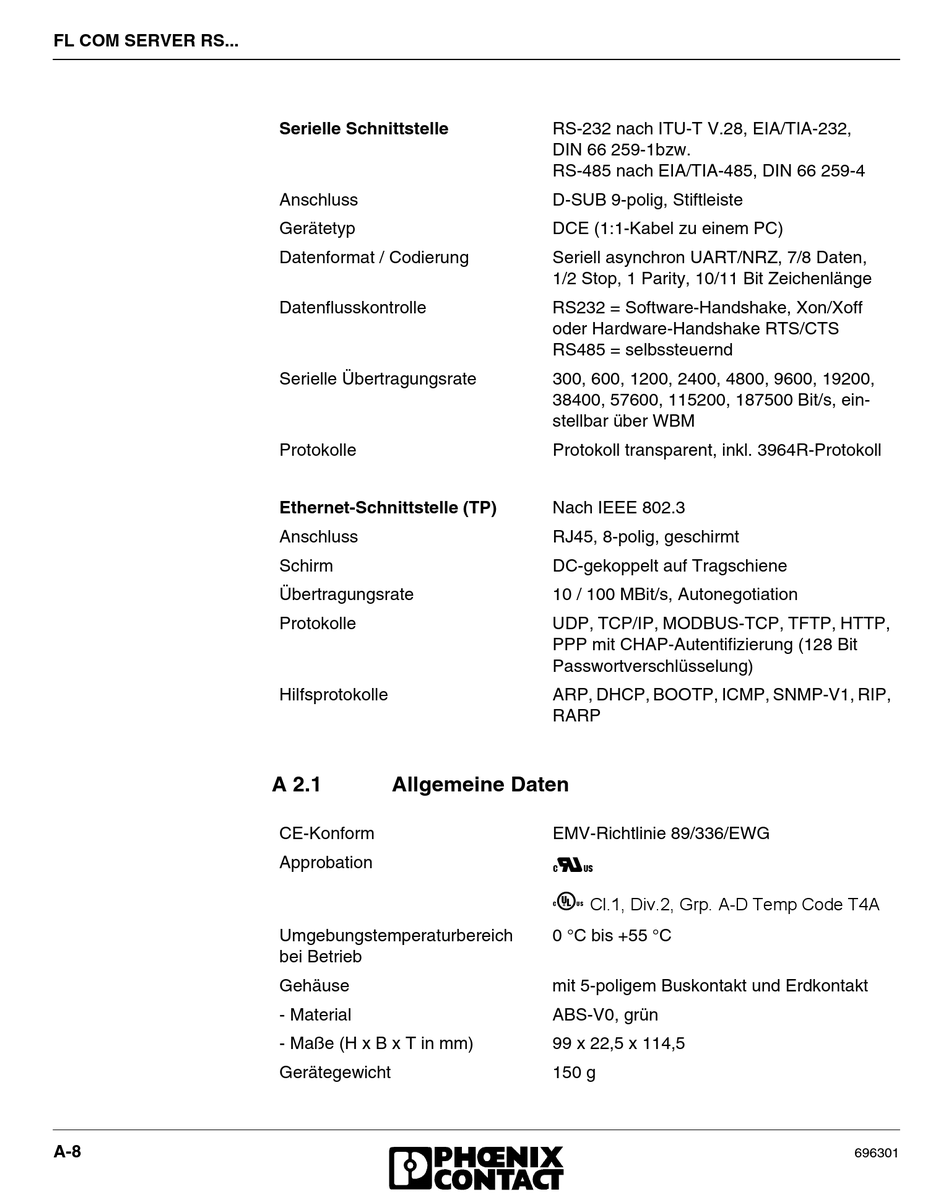

A 2.1 Allgemeine Daten - Phoenix Contact FL COM SERVER RS232 Anwenderhandbuch

FL COM SERVER RS...
A-8
Serielle Schnittstelle
Anschluss
Gerätetyp
Datenformat / Codierung
Datenflusskontrolle
Serielle Übertragungsrate
Protokolle
Ethernet-Schnittstelle (TP)
Anschluss
Schirm
Übertragungsrate
Protokolle
Hilfsprotokolle
A 2.1 Allgemeine Daten
CE-Konform
Approbation
Umgebungstemperaturbereich
bei Betrieb
Gehäuse
- Material
- Maße (H x B x T in mm)
Gerätegewicht
RS-232 nach ITU-T V.28, EIA/TIA-232,
DIN 66 259-1bzw.
RS-485 nach EIA/TIA-485, DIN 66 259-4
D-SUB 9-polig, Stiftleiste
DCE (1:1-Kabel zu einem PC)
Seriell asynchron UART/NRZ, 7/8 Daten,
1/2 Stop, 1 Parity, 10/11 Bit Zeichenlänge
RS232 = Software-Handshake, Xon/Xoff
oder Hardware-Handshake RTS/CTS
RS485 = selbssteuernd
300, 600, 1200, 2400, 4800, 9600, 19200,
38400, 57600, 115200, 187500 Bit/s, ein-
stellbar über WBM
Protokoll transparent, inkl. 3964R-Protokoll
Nach IEEE 802.3
RJ45, 8-polig, geschirmt
DC-gekoppelt auf Tragschiene
10 / 100 MBit/s, Autonegotiation
UDP, TCP/IP, MODBUS-TCP, TFTP, HTTP,
PPP mit CHAP-Autentifizierung (128 Bit
Passwortverschlüsselung)
ARP, DHCP, BOOTP, ICMP, SNMP-V1, RIP,
RARP
EMV-Richtlinie 89/336/EWG
u
U
Cl.1, Div.2, Grp. A-D Temp Code T4A
0 °C bis +55 °C
mit 5-poligem Buskontakt und Erdkontakt
ABS-V0, grün
99 x 22,5 x 114,5
150 g
696301
