2.4

Anschluss des RS-232-Verbindungskabels

Verbinden Sie den FL COM SERVER RS... mit dem anzuschließenden RS-232-
Gerät z.B. ein PC, über das RS-232-Kabel PSM-KA-9SUB 9/BB/2 METER (Art.-Nr.
27 99 47 4). Es handelt sich hierbei um ein Schnittstellenkabel mit 1:1 verbundenen
Kontakten
Der FL COM SERVER RS... ist mit einer DCE (Data Communication Equipment)
Schnittstellenbelegung ausgestattet. Hierdurch müssen Leitungen, die für den di-
rekten Anschluss an einen PC ausgelegt sind, mit Hilfe eines Nullmodem-Adap-
ters (Art.Nr.: 27 08 75 3) gekreuzt werden.
X = gekreuzte, Null-Modem-
Verbindung
FL COM SERVER RS...
PC
Modem
INTERBUS Controller
ELR MM
Der FL COM SERVER RS... darf nur an Geräte angeschlossen werden, die die
Bedingungen der EN 60950 (Sicherheit von Einrichtungen der Informations-
technik) erfüllen.

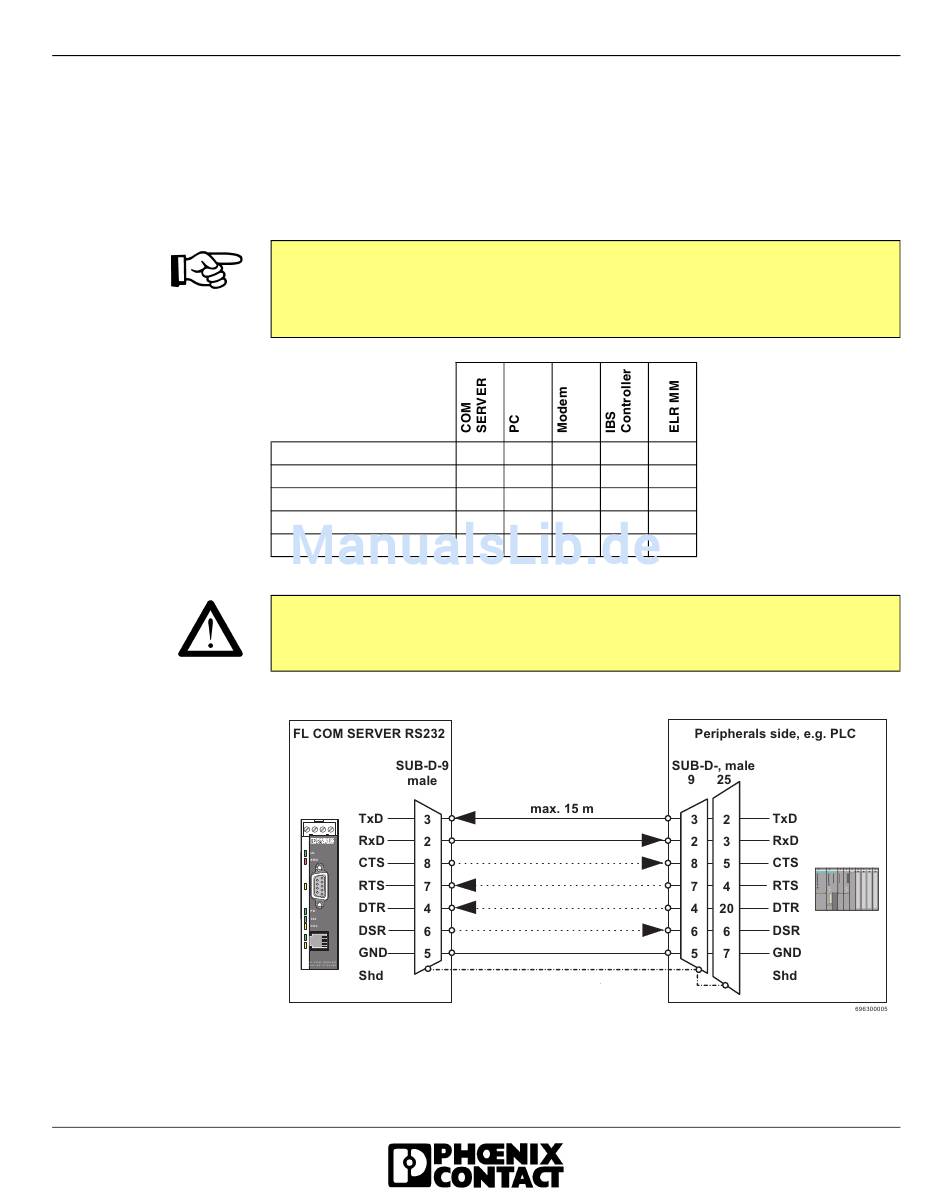

Bild 2-3 1:1-RS-232-Schnittstellenbelegung an ein DTE-Gerät (z. B. PC)
X 1 : 1 X X
1 : 1 X 1 : 1 1 : 1
X 1 : 1 X X
X 1 : 1 X X
X 1 : 1 X X
X
1 : 1
X
X
X
