6.2

Auslesen der Konfiguration

Für eine Anlagendokumentation und einfachen Service und Support kann die aktu-
elle Gerätekonfiguration aus dem FL COM SERVER RS... ausgelesen und auf ex-
ternen Datenträgern als Text-Datei abgespeichert und ausgedruckt werden.
Darüber hinaus können z. B. im Serienmaschinenbau andere
FL COM SERVER RS... über einen TFTP-Transfer konfiguriert werden. Hierfür
kann die Referenzkonfiguration in einem speziellen Format abgespeichert werden.
6.2.1 Anzeigen und Ausdrucken der
Konfigurationsübersicht
1. Wählen Sie im WBM unter „General Configuration" den Menüpunkt „Configu-
ration Management".

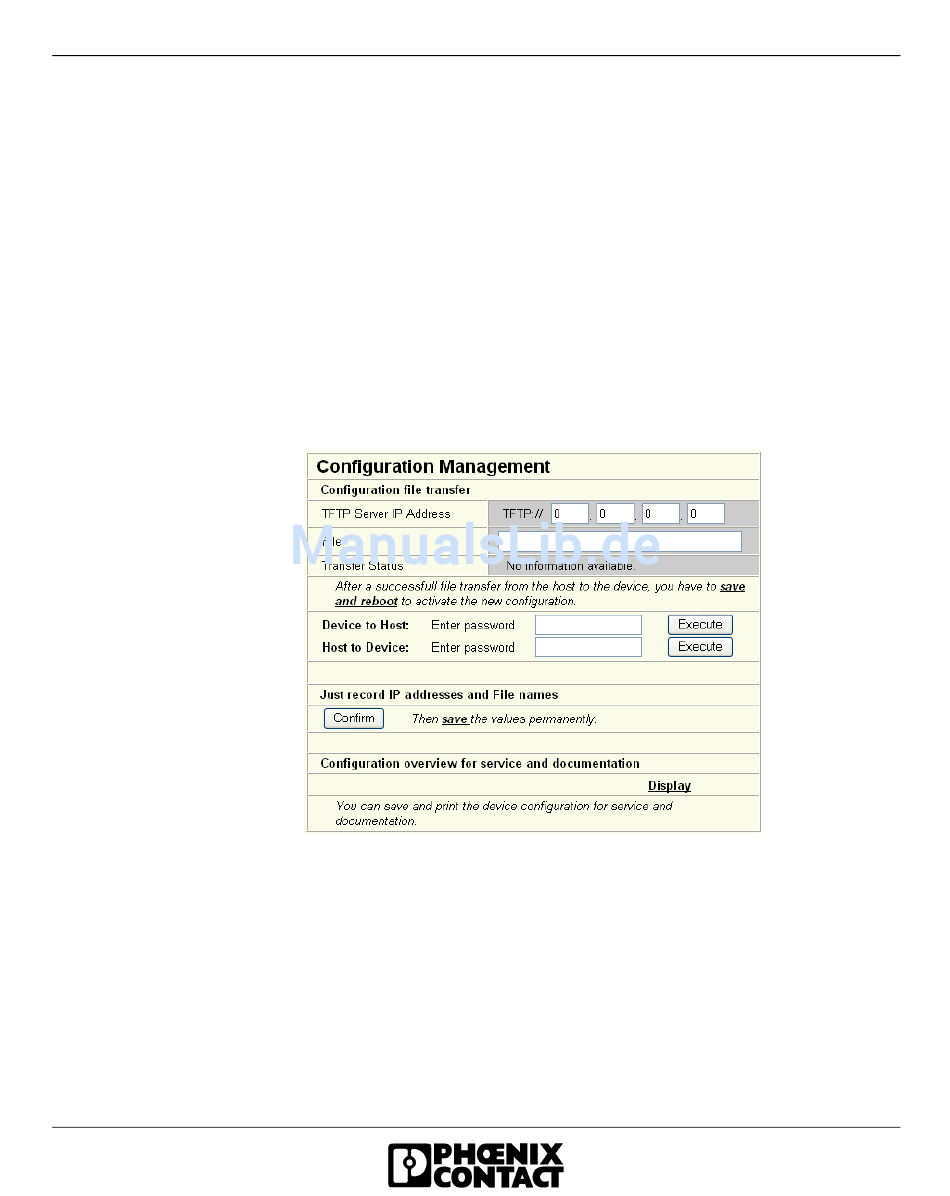

Bild 6-4 Menü „Configuration Management"
2. Klicken Sie den Schalter „Display" und öffnen Sie die Konfigurationsübersicht.
