2.7

Anschluss der Spannungsversorgung

Elektrischer Anschluss
Der elektrische Anschluss, die Inbetriebnahme und der Betrieb dieses Gerätes
darf nur durch qualifiziertes Personal erfolgen. Qualifiziertes Personal in Bezug
auf die Sicherheitshinweise dieses Schriftstückes sind Personen, die die Berech-
tigung haben, Geräte, Systeme, und Anlagen gemäß den Standards der Sicher-
heitstechnik in Betrieb zu nehmen, zu erden und zu kennzeichnen. Außerdem
sind die Personen mit allen Warnhinweisen und Instandhaltungsmaßnahmen
dieses Schriftstückes vertraut.
Bei Nichtbeachtung der Hinweise sind schwere Körperverletzungen und/oder
Sachschäden nicht auszuschließen.
Das Modul wird mit einer +24-V-DC-Sicherheitskleinspannung (SELV) betrieben.
Speisen Sie die Versorgungsspannung über die Klemmen US1 und GND in das
Modul ein.
Speisen Sie optional für eine redundante Spannungsversorgung zusätzlich eine
Versorgungsspannung an den Klemmen US2 und GND ein. Hierfür steht eine Sys-
temstromversorgung (MINI-SYS-PS-100-240 AC/DC/1.5; Art.-Nr.: 28 66 98 3) zur
Verfügung, die durch Aufrasten auf einen Tragschienen-Busverbinder
(ME 22,5 TBUS 1,5/5-ST-3,81; Art.-Nr.: 27 07 43 7) die Verbindungen herstellt.
Beide Spannungen US1/US2 werden auf der Backplane weitergeführt und stehen
damit weiteren angeschlossenen Modulen zur Verfügung.

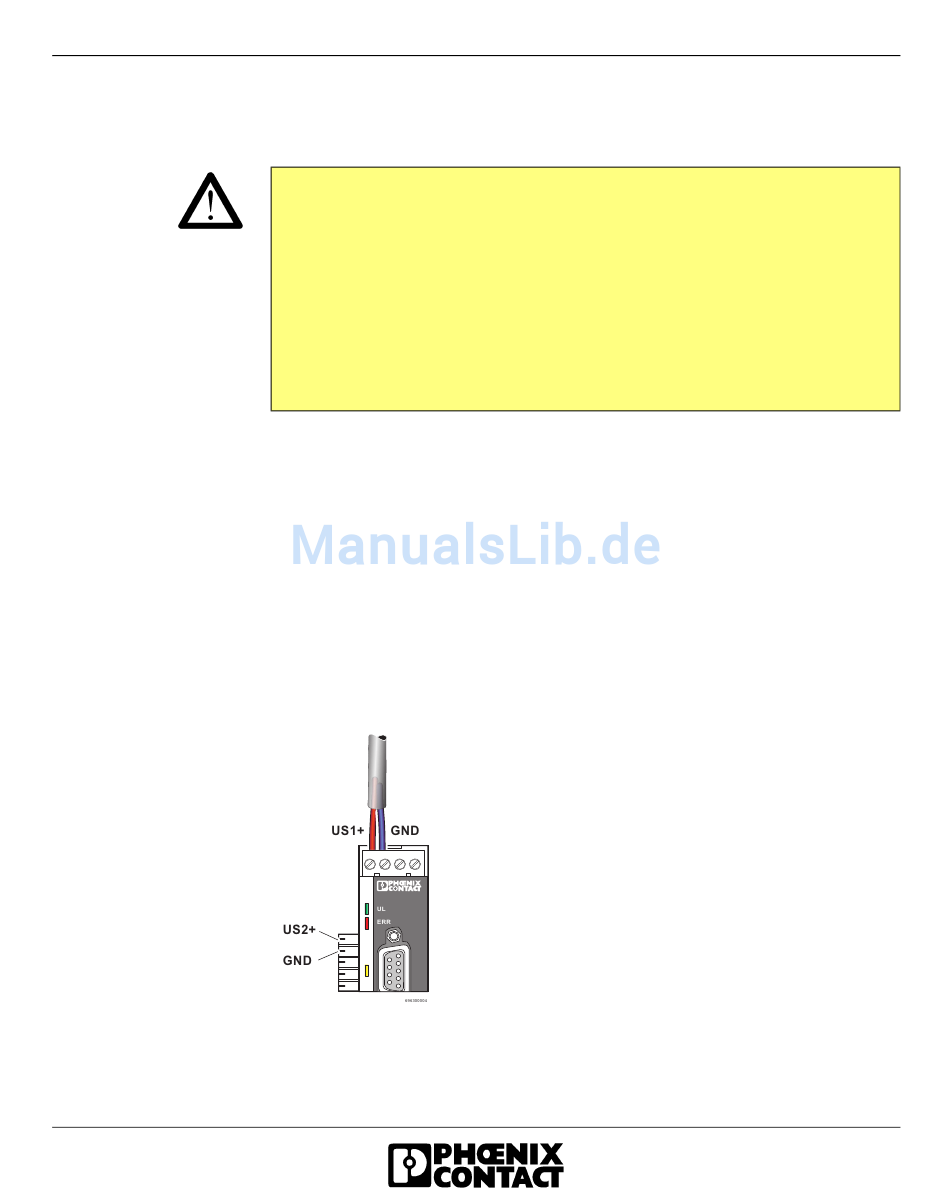

Bild 2-8 Anschluss der Versorgungsspannungen
(Bild zeigt Modul auf T-Busverbinder aufgerastet)
