Aufbau und Funktion
Signale zur Abstimmung mit der Verfahreinrichtung

5.13.2 TZ-Set

Zur Festlegung der Dauer der stabilen Lichtbogenbrenndauer wurde der Parameter TZ-Set definiert.
Brennt der Lichtbogen in der Zündphase für diese Zeit stabil, so wird das Signal I>0 gespeichert.

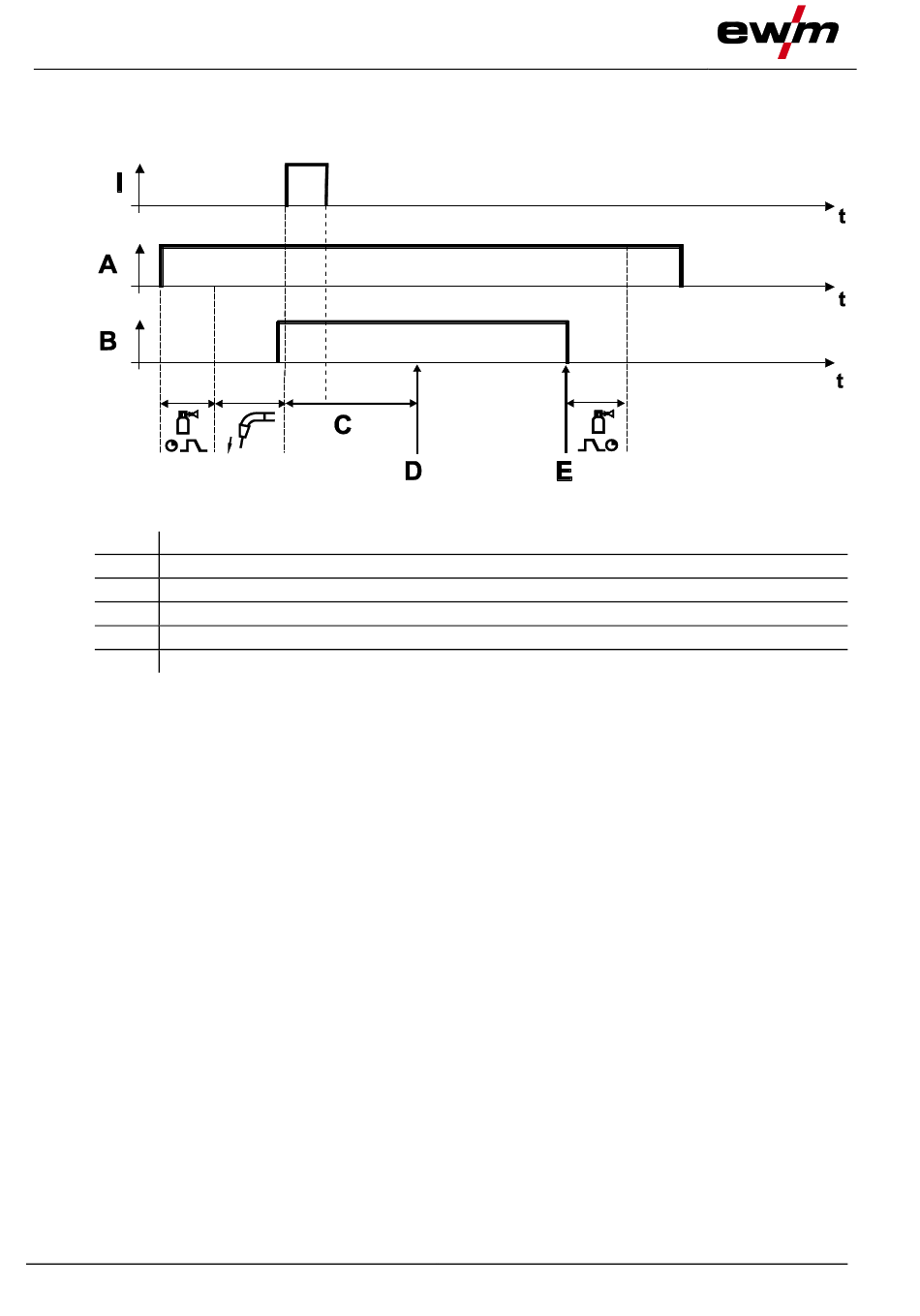

Legende
Beschreibung
A
Startsignal
B Start intern
C Ablauf Zündzeit
D Meldung Zündfehler
E
Zwangsabschaltung
28
Abbildung 5-4
