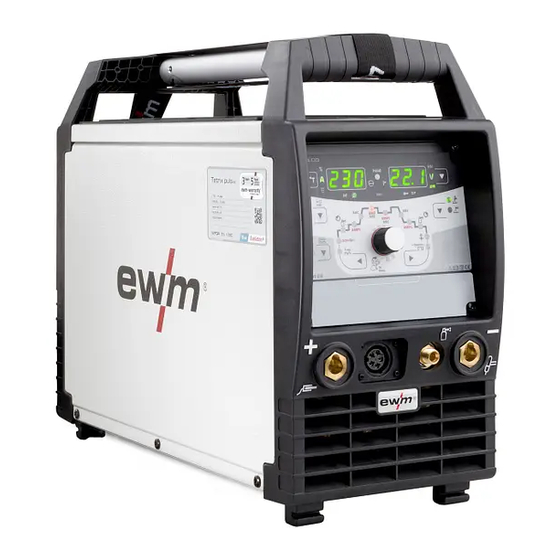

- Seite 1 Betriebsanleitung Steuerung T4.07 - Tetrix DC Smart 2.0 (Tetrix 230) 099-00T407-EW500 Zusätzliche Systemdokumente beachten! 14.07.2020...
- Seite 2 Daher übernehmen wir keinerlei Verantwortung und Haftung für Verluste, Schäden oder Kos- ten, die sich aus fehlerhafter Installation, unsachgemäßen Betrieb sowie falscher Verwendung und War- tung ergeben oder in irgendeiner Weise damit zusammenhängen. © EWM AG Dr. Günter-Henle-Straße 8 56271 Mündersbach Germany Tel: +49 2680 181-0, Fax: -244 E-Mail: info@ewm-group.com...
- Seite 3 Inhaltsverzeichnis Hinweise zum Gebrauch dieser Dokumentation Inhaltsverzeichnis 1 Inhaltsverzeichnis ..........................3 2 Zu Ihrer Sicherheit ..........................5 Hinweise zum Gebrauch dieser Dokumentation ................5 Symbolerklärung ..........................5 Teil der Gesamtdokumentation ...................... 7 3 Bestimmungsgemäßer Gebrauch......................8 Verwendung und Betrieb ausschließlich mit folgenden Geräten ........... 8 Mitgeltende Unterlagen ........................
- Seite 4 Inhaltsverzeichnis Hinweise zum Gebrauch dieser Dokumentation Spannungsminderungseinrichtung ....................38 Gerätekonfigurationsmenü ......................39 5.6.1 Parameter-Anwahl, -Änderung und -Speicherung ............39 6 Störungsbeseitigung..........................42 Fehlermeldungen (Stromquelle)....................42 Dynamische Leistungsanpassung ....................43 Schweißparameter auf Werkseinstellung zurücksetzen .............. 43 Softwareversion der Gerätesteuerung anzeigen ................. 43 7 Anhang ..............................
- Seite 5 Zu Ihrer Sicherheit Hinweise zum Gebrauch dieser Dokumentation Zu Ihrer Sicherheit Hinweise zum Gebrauch dieser Dokumentation GEFAHR Arbeits- oder Betriebsverfahren, die genau einzuhalten sind, um eine unmittelbar be- vorstehende schwere Verletzung oder den Tod von Personen auszuschließen. • Der Sicherheitshinweis beinhaltet in seiner Überschrift das Signalwort „GEFAHR“ mit einem generellen Warnsymbol.
- Seite 6 Zu Ihrer Sicherheit Symbolerklärung Symbol Beschreibung Symbol Beschreibung Ausgang Signalleuchte blinkt grün Zeitdarstellung Signalleuchte leuchtet rot (Beispiel: 4s warten/betätigen) Unterbrechung in der Menüdarstellung Signalleuchte blinkt rot (weitere Einstellmöglichkeiten möglich) Werkzeug nicht notwendig/nicht benut- Werkzeug notwendig/benutzen 099-00T407-EW500 14.07.2020...
- Seite 7 Zu Ihrer Sicherheit Teil der Gesamtdokumentation Teil der Gesamtdokumentation Dieses Dokument ist Teil der Gesamtdokumentation und nur in Verbindung mit allen Teil-Dokumenten gültig! Betriebsanleitungen sämtlicher Systemkomponenten, insbesondere die Sicherheitshinweise lesen und befolgen! Die Abbildung zeigt das allgemeine Beispiel eines Schweißsystems. Abbildung 2-1 Pos.
- Seite 8 Gerät ausschließlich bestimmungsgemäß und durch unterwiesenes, sachkundiges Personal verwenden! • Gerät nicht unsachgemäß verändern oder umbauen! Verwendung und Betrieb ausschließlich mit folgenden Geräten • Tetrix 230 Smart 2.0 (T4.07) Mitgeltende Unterlagen • Betriebsanleitungen der verbundenen Schweißgeräte • Dokumente der optionalen Erweiterungen...
- Seite 9 Gerätesteuerung - Bedienelemente Übersicht Steuerungsbereiche Gerätesteuerung - Bedienelemente Übersicht Steuerungsbereiche Die Gerätesteuerung wurde zur Beschreibung in zwei Teilbereiche (A, B) unterteilt, um ein Höchstmaß an Übersichtlichkeit zu gewährleisten. Die Einstellbereiche der Parameterwerte sind im Kapitel Parameterübersicht zusammengefasst > siehe Kapitel 7.1. Abbildung 4-1 Pos.
- Seite 10 Gerätesteuerung - Bedienelemente Übersicht Steuerungsbereiche 4.1.1 Steuerungsbereich A Abbildung 4-2 Pos. Symbol Beschreibung Schweißdatenanzeige (dreistellig) Anzeige Schweißparameter und deren Werte > siehe Kapitel 4.2 Drucktaste Gastest > siehe Kapitel 5.1.1 Drucktaste Betriebsarten > siehe Kapitel 5.1.4 / Energiesparmo- dus > siehe Kapitel 5.3 --------- 2-Takt ------- 4-Takt ------- Punktschweißverfahren spotArc - Signalleuchte leuchtet grün...
- Seite 11 Gerätesteuerung - Bedienelemente Übersicht Steuerungsbereiche Pos. Symbol Beschreibung Signalleuchte Spannungsminderungseinrichtung (VRD) > siehe Kapitel 5.5 Signalleuchte Zustandsanzeige Hold Nach jedem beendeten Schweißvorgang werden die zuletzt geschweißten Werte für Schweißstrom und -spannung in den Anzeigen dargestellt, die Signalleuchte leuchtet. Signalleuchte Übertemperatur Temperaturwächter im Leistungsteil schalten bei Übertemperatur das Leistungsteil ab und die Kontrollleuchte Übertemperatur leuchtet.
- Seite 12 Gerätesteuerung - Bedienelemente Übersicht Steuerungsbereiche 4.1.2 Steuerungsbereich B Abbildung 4-3 Pos. Symbol Beschreibung Drucktaste Parameteranwahl, links Die Schweißparameter des Funktionsablaufes werden nacheinander gegen den Uhr- zeigersinn angewählt. Bei Steuerungen ohne diese Taste erfolgt die Einstellung aus- schließlich über den Steuerungsknopf. Steuerungsknopf Zentraler Steuerungsknopf zur Bedienung durch Drehen und Drücken >...
- Seite 13 Gerätesteuerung - Bedienelemente Geräteanzeige Geräteanzeige Folgende Schweißparameter können vor (Sollwerte), während (Istwerte) oder nach dem Schweißen (Holdwerte) angezeigt werden: “linke Anzeige” Parameter Vor dem Schweißen Während dem Schweißen Nach dem Schweißen (Sollwerte) (Istwerte) (Holdwerte) Schweißstrom Parameter-Zeiten ...
- Seite 14 Gerätesteuerung - Bedienelemente Bedienung der Gerätesteuerung 4.3.4 Erweiterte Schweißparameter einstellen (Expertmenü) Im Expertmenü sind Funktionen und Parameter hinterlegt, die sich nicht direkt an der Gerätesteuerung einstellen lassen, bzw. bei denen ein regelmäßiges Einstellen nicht erforderlich ist. Die Anzahl und Dar- stellung dieser Parameter erfolgt in Abhängigkeit des zuvor gewählten Schweißverfahrens bzw.
- Seite 15 Funktionsbeschreibung WIG-Schweißen Funktionsbeschreibung WIG-Schweißen 5.1.1 Gastest - Einstellung Schutzgasmenge • Gasflaschenventil langsam öffnen. • Druckminderer öffnen. • Stromquelle am Netz- oder Hauptschalter einschalten. • Gasmenge am Druckminderer je nach Anwendung einstellen. • Der Gastest kann an der Gerätesteuerung durch Betätigen der Drucktaste "Gastest" ausgelöst wer- den >...
- Seite 16 Funktionsbeschreibung WIG-Schweißen 5.1.2 Schweißaufgabenanwahl Die Einstellung des Wolframelektrodendurchmessers hat direkten Einfluss auf Gerätefunktionen, das WIG – Zündverhalten und auf Minimalstromgrenzen. In Abhängigkeit des eingestellten Elektrodendurch- messers wird die Zündenergie geregelt. Bei kleinen Elektrodendurchmessern wird ein geringerer Zünd- strom, bzw. eine geringere Zündstromzeit benötigt als bei größeren Elektrodendurchmessern. Der einge- stellte Wert sollte dem Durchmesser der Wolframelektrode entsprechen.
- Seite 17 Funktionsbeschreibung WIG-Schweißen 5.1.3 Lichtbogenzündung Die Zündungsart kann im Expertmenü mit dem Parameter zwischen HF-Zündung ( ) und Lift- arc ( ) umgeschaltet werden > siehe Kapitel 5.1.8. 5.1.3.1 HF-Zündung Abbildung 5-2 Der Lichtbogen wird berührungslos mit Hochspannungs-Zündimpulsen gestartet: a) Schweißbrenner in Schweißposition über dem Werkstück positionieren (Abstand Elektrodenspitze und Werkstück ca.
- Seite 18 Funktionsbeschreibung WIG-Schweißen 5.1.4 Betriebsarten (Funktionsabläufe) 5.1.4.1 Zeichenerklärung Symbol Bedeutung Brennertaster 1 drücken Brennertaster 1 loslassen Strom Zeit Gasvorströmen Startstrom Upslope-Zeit Punktzeit Hauptstrom (Minimal- bis Maximalstrom) Absenkstrom AMP% Pulsstrom Downslope-Zeit Endkraterstrom Gasnachströmen 099-00T407-EW500 14.07.2020...
- Seite 19 Funktionsbeschreibung WIG-Schweißen 5.1.4.2 2-Takt-Betrieb Anwahl Abbildung 5-4 Ablauf Abbildung 5-5 1.Takt: • Brennertaster 1 drücken und halten. • Gasvorströmzeit läuft ab. • HF-Zündimpulse springen von der Elektrode zum Werkstück über, der Lichtbogen zündet. • Schweißstrom fließt und geht sofort auf den eingestellten Wert des Startstromes •...
- Seite 20 Funktionsbeschreibung WIG-Schweißen 5.1.4.3 4-Takt-Betrieb Anwahl Abbildung 5-6 Ablauf Abbildung 5-7 099-00T407-EW500 14.07.2020...
- Seite 21 Funktionsbeschreibung WIG-Schweißen 1.Takt • Brennertaster 1 drücken, Gasvorströmzeit läuft ab. • HF-Zündimpulse springen von der Elektrode zum Werkstück über, der Lichtbogen zündet. • Schweißstrom fließt und geht sofort auf vorgewählten Startstromwert (Suchlichtbogen bei Mini- maleinstellung). HF schaltet ab. 2.Takt • Brennertaster 1 loslassen.
- Seite 22 Funktionsbeschreibung WIG-Schweißen Abbildung 5-9 Beispielhaft wird der Ablauf mit Zündungsart HF-Zündung dargestellt. Die Lichtbogenzündung mit Liftarc ist jedoch auch möglich > siehe Kapitel 5.1.3. Ablauf: • Brennertaster drücken und halten. • Gasvorströmzeit läuft ab. • HF-Zündimpulse springen von der Elektrode zum Werkstück über, der Lichtbogen zündet. •...
- Seite 23 Funktionsbeschreibung WIG-Schweißen 5.1.4.5 spotmatic Im Unterschied zur Betriebsart spotArc wird der Lichtbogen nicht wie beim herkömmlichen Verfahren mit dem Betätigen des Brennertasters, sondern mit dem kurzen Aufsetzen der Wolframelektrode auf dem Werkstück gestartet. Der Brennertaster dient der Freigabe des Schweißprozesses. Die Freigabe wird durch blinken der Signalleuchte spotArc/spotmatic signalisiert.
- Seite 24 Funktionsbeschreibung WIG-Schweißen Beispielhaft wird der Ablauf mit Zündungsart HF-Zündung dargestellt. Die Lichtbogenzündung mit Liftarc ist jedoch auch möglich > siehe Kapitel 5.1.3. Prozessfreigabeart für den Schweißprozess wählen > siehe Kapitel 5.6. Upslope- und Downslope-Zeiten ausschließlich bei langem Einstellbereich der Punktzeit (0,01 s - 20,0 s) möglich.
- Seite 25 Funktionsbeschreibung WIG-Schweißen Pulsstrom Abbildung 5-14 Pulsbalance Abbildung 5-15 Pulsfrequenz Abbildung 5-16 099-00T407-EW500 14.07.2020...
- Seite 26 Betätigen der Drucktaste Pulsschweißen auch deaktiviert werden. 5.1.5 WIG-activArc-Schweißen Das EWM-activArc-Verfahren sorgt durch das hochdynamische Reglersystem dafür, dass bei Abstandsänderungen zwischen Schweißbrenner und Schmelzbad, z. B. beim manuellen Schweißen, die eingebrachte Leistung nahezu konstant bleibt. Spannungsverluste infolge einer Verkürzung des Abstandes zwischen Brenner und Schmelzbad werden durch einen Stromanstieg (Ampere pro Volt - A/V) kompensiert und umgekehrt.
- Seite 27 Funktionsbeschreibung WIG-Schweißen 5.1.6 WIG-Antistick Die Funktion verhindert das unkontrollierte Wiederzünden nach dem Festbrennen der Wolframelektrode im Schweißbad durch Abschalten des Schweißstromes. Zusätzlich wird der Verschleiß an der Wolfra- melektrode reduziert. Nach dem Auslösen der Funktion wechselt das Gerät sofort in die Prozessphase Gasnachströmen. Der Schweißer beginnt den neuen Prozess wieder mit dem 1.
- Seite 28 Funktionsbeschreibung WIG-Schweißen 5.1.7.5 WIG-Standardbrenner (5-polig) Standardbrenner mit einem Brennertaster Abbildung Bedienelemente Zeichenerklärung BRT1 = Brennertaster 1 (Schweißstrom Ein/Aus; Absenkstrom über Tipp-Funktion) Funktionen Mode Bedienelemente Schweißstrom Ein / Aus (ab Werk) Absenkstrom (4-Takt-Betrieb) Standardbrenner mit zwei Brennertastern Abbildung Bedienelemente Zeichenerklärung BRT1 = Brennertaster 1 BRT2 = Brennertaster 2 Funktionen Mode...
- Seite 29 Funktionsbeschreibung WIG-Schweißen Standardbrenner mit einer Wippe (MG-Wippe, zwei Brennertaster) Abbildung Bedienelemente Zeichenerklärung BRT 1 = Brennertaster 1 BRT 2 = Brennertaster 2 Funktionen Mode Bedienelemente Schweißstrom Ein / Aus Absenkstrom (ab Werk) Absenkstrom (Tipp-Funktion ) / (4-Takt-Betrieb) Schweißstrom Ein / Aus Absenkstrom (Tipp-Funktion Up-Funktion Down-Funktion...
- Seite 30 Funktionsbeschreibung WIG-Schweißen 5.1.7.6 WIG- Up-/Down-Brenner (8-polig) Up-/Down-Brenner mit einem Brennertaster Abbildung Bedienelemente Zeichenerklärung BRT 1 = Brennertaster 1 Funktionen Mode Bedienelemente Schweißstrom Ein / Aus Absenkstrom (Tipp-Funktion ) / (4-Takt-Betrieb) (ab Werk) Schweißstrom erhöhen (Up-Funktion Schweißstrom verringern (Down-Funktion Schweißstrom Ein / Aus Absenkstrom (Tipp-Funktion ) / (4-Takt-Betrieb) Schweißstrom über Stromsprung...
- Seite 31 Funktionsbeschreibung WIG-Schweißen Up-/Down-Brenner mit zwei Brennertastern Abbildung Bedienelemente Zeichenerklärung BRT 1 = Brennertaster 1 (links) BRT 2 = Brennertaster 2 (rechts) Funktionen Mode Bedienelemente Schweißstrom Ein / Aus Absenkstrom Absenkstrom (Tipp-Funktion ) / (4-Takt-Betrieb) (ab Werk) Schweißstrom erhöhen (Up-Funktion Schweißstrom verringern (Down-Funktion Modi 2 und 3 werden bei diesem Brennertyp nicht verwendet bzw.
- Seite 32 Funktionsbeschreibung WIG-Schweißen 5.1.7.7 Poti-Brenner (8-polig) Das Schweißgerät muss zum Betrieb mit einem Poti-Brenner konfiguriert werden > siehe Kapitel 5.1.7.8. Poti-Brenner mit einem Brennertaster Abbildung Bedienelemente Zeichenerklärung BRT 1 = Brennertaster 1 Funktionen Mode Bedienelemente Schweißstrom Ein / Aus Absenkstrom (Tipp-Funktion Schweißstrom erhöhen Schweißstrom verringern Poti-Brenner mit zwei Brennertastern...
- Seite 33 Funktionsbeschreibung WIG-Schweißen 5.1.7.8 WIG-Potibrenneranschluss konfigurieren GEFAHR Verletzungsgefahr durch elektrische Spannung nach dem Ausschalten! Arbeiten am offenen Gerät können zu Verletzungen mit Todesfolge führen! Während des Betriebs werden im Gerät Kondensatoren mit elektrischer Spannung aufgeladen. Diese Span- nung steht noch bis zu 4 Minuten nach dem Ziehen des Netzsteckers an. 1.
- Seite 34 Funktionsbeschreibung WIG-Schweißen 5.1.8 Expertmenü (WIG) Im Expertmenü sind einstellbare Parameter hinterlegt, deren regelmäßiges Einstellen nicht erforderlich ist. Die Anzahl der gezeigten Parameter kann durch z. B. eine deaktivierte Funktion eingeschränkt sein. ENTER EXIT Abbildung 5-20 Anzeige Einstellung / Anwahl Expertmenü Zündungsart (WIG) ------- HF-Zündung aktiv (ab Werk) ------ Zündungsart Liftarc aktiv...
- Seite 35 Funktionsbeschreibung E-Hand-Schweißen E-Hand-Schweißen 5.2.1 Schweißaufgabenanwahl Das Ändern der Grundschweißparameter ist nur möglich wenn kein Schweißstrom fließt und die evtl. vorhandene Zugriffssteuerung inaktiv ist > siehe Kapitel 5.4. Die nachfolgende Schweißaufgabenanwahl ist ein Anwendungsbeispiel. Grundsätzlich erfolgt die Anwahl immer in der gleichen Reihenfolge. Signalleuchten (LED) zeigen die gewählte Kombination an. Abbildung 5-21 5.2.2 Hotstart...
- Seite 36 Funktionsbeschreibung E-Hand-Schweißen 5.2.4 Mittelwertpulsen Beim Mittelwertpulsen wird periodisch zwischen zwei Strömen umgeschaltet, wobei ein Strommittelwert (AMP), ein Pulsstrom (Ipuls), eine Balance ( ) und eine Frequenz ( ) vorzugeben ist. Der eingestell- te Strommittelwert in Ampere ist maßgebend, der Pulsstrom (Ipuls) wird über den Parameter prozen- tual zum Mittelwertstrom (AMP) vorgegeben.
- Seite 37 Funktionsbeschreibung E-Hand-Schweißen Pulsbalance Abbildung 5-27 Pulsfrequenz Abbildung 5-28 5.2.5 Expertmenü (E-Hand) Im Expertmenü sind einstellbare Parameter hinterlegt, deren regelmäßiges Einstellen nicht erforderlich ist. Die Anzahl der gezeigten Parameter kann durch z. B. eine deaktivierte Funktion eingeschränkt sein. Die Einstellbereiche der Parameterwerte sind im Kapitel Parameterübersicht zusammenge- fasst >...
- Seite 38 Funktionsbeschreibung Energiesparmodus (Standby) Anzeige Einstellung / Anwahl Hotstart-Strom Hotstart-Zeit Energiesparmodus (Standby) Der Energiesparmodus kann wahlweise durch einen verlängerten Tastendruck > siehe Kapitel 4 oder durch einen einstellbaren Parameter im Gerätekonfigurationsmenü (zeitabhängiger Energiesparmo- ) aktiviert werden > siehe Kapitel 5.6. Bei aktivem Energiesparmodus wird in den Geräteanzeigen lediglich der mittlere Querdigit der Anzeige dargestellt.
- Seite 39 Funktionsbeschreibung Gerätekonfigurationsmenü Gerätekonfigurationsmenü Im Gerätekonfigurationsmenü werden Grundeinstellungen des Gerätes vorgenommen. 5.6.1 Parameter-Anwahl, -Änderung und -Speicherung ENTER EXIT NAVIGATION Abbildung 5-30 099-00T407-EW500 14.07.2020...
- Seite 40 Funktionsbeschreibung Gerätekonfigurationsmenü Anzeige Einstellung / Anwahl Menü verlassen Exit Menü Brennerkonfiguration Schweißbrennerfunktionen einstellen Brennermodus (ab Werk 1) > siehe Kapitel 5.1.7.2 Up-/Down-Geschwindigkeit > siehe Kapitel 5.1.7.3 Wert erhöhen > schnelle Stromänderung Wert verringern > langsame Stromänderung Stromsprung > siehe Kapitel 5.1.7.4 Einstellung Stromsprung in Ampere Gerätekonfiguration Einstellungen zu Gerätefunktionen und Parameterdarstellung...
- Seite 41 Funktionsbeschreibung Gerätekonfigurationsmenü Anzeige Einstellung / Anwahl Gerätecode Abfrage dreistelliger Gerätecode (000 bis 999), Benutzereingabe Fehler Fehlermeldung nach falscher Eingabe des Gerätecodes Neuer Gerätecode • Gerätecode korrekt eingegeben • Aufforderung zur Eingabe des neuen Gerätecodes Gerätecode Abfrage dreistelliger Gerätecode (000 bis 999), Benutzereingabe Servicemenü...
- Seite 42 Störungsbeseitigung Fehlermeldungen (Stromquelle) Störungsbeseitigung Alle Produkte unterliegen strengen Fertigungs- und Endkontrollen. Sollte trotzdem einmal etwas nicht funktionieren, Produkt anhand der folgenden Aufstellung überprüfen. Führt keine der beschriebenen Fehlerbehebungen zur Funktion des Produktes, autorisierten Händler benachrichtigen. Fehlermeldungen (Stromquelle) Eine Störung wird je nach Darstellungsmöglichkeiten der Geräteanzeige wie folgt dargestellt: Anzeigetyp - Gerätesteuerung Darstellung Grafikdisplay...
- Seite 43 Störungsbeseitigung Dynamische Leistungsanpassung Dynamische Leistungsanpassung Voraussetzung ist eine ordnungsgemäße Ausführung der Netzsicherung. Angaben zur Netzsicherung beachten! Mit dieser Funktion kann das Gerät auf die bauseitige Absicherung des Netzanschlusses abgestimmt werden. Hierdurch kann einem ständigen Auslösen der Netzsicherung entgegengewirkt werden. Die ma- ximale Aufnahmeleistung des Gerätes wird mit einem beispielhaften Wert für die vorhandene Netzsiche- rung begrenzt (mehrere Stufen möglich).
- Seite 44 Anhang Parameterübersicht - Einstellbereiche Anhang Parameterübersicht - Einstellbereiche 7.1.1 WIG-Schweißen Name Darstellung Einstellbereich Hauptstrom AMP, stromquellenabhängig Gasvorströmzeit Startstrom, prozentual von AMP Startstrom, absolut, stromquellenabhängig Startzeit 0,01 0,01 20,0 Upslope-Zeit 20,0 Pulsstrom Pulszeit 0,01 0,00 20,0 Slope-Zeit (Zeit von Hauptstrom AMP auf Absenkstrom 0,00 0,00 20,0...
- Seite 45 Anhang Parameterübersicht - Einstellbereiche Name Darstellung Einstellbereich Amplitudenbalance [1], [2], [3] Dynamische Leistungsanpassung Geräte mit Steuerung Comfort 2.0. Geräten zum Wechselstromschweißen (AC). Geräteserie Tetrix 300. Geräteserie Tetrix 230. 7.1.2 E-Hand-Schweißen Name Darstellung Einstellbereich Hauptstrom AMP, stromquellenabhängig Hotstart-Strom, prozentual von AMP Hotstart-Strom, prozentual von AMP Hotstart-Strom, absolut, stromquellenabhängig Hotstart-Zeit...
