Aufbau und Funktion
Sonderfunktionen

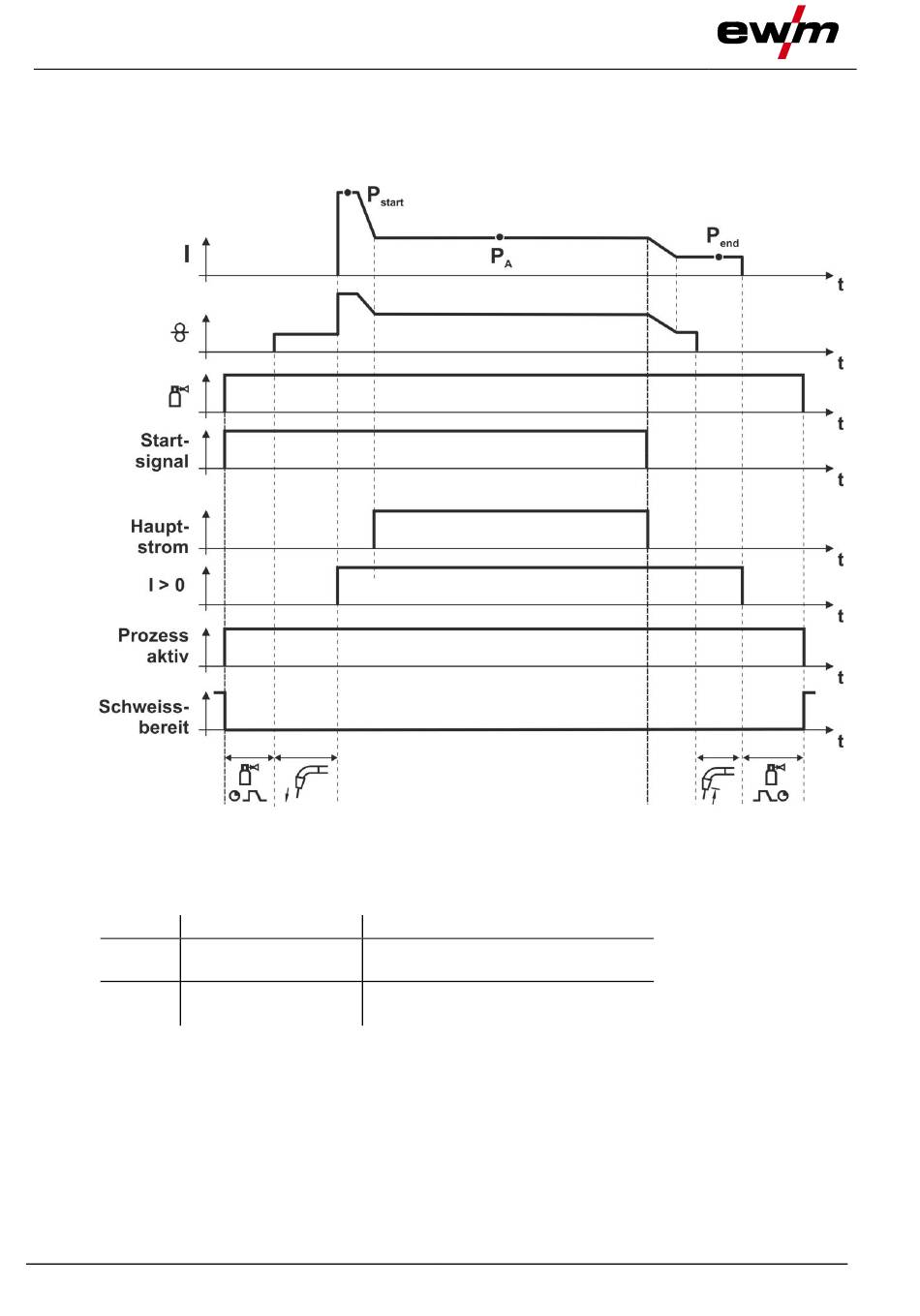

5.10.9 Diagramm Prozesssignale
Zur Veranschaulichung der Prozesssignale wird nachfolgend der Betriebsmodus 2 Takt Spezial abgebil-
det.
Für die Betriebsart 2 Takt entfallen entsprechend Startprogramm Pstart und Endprogramm Pend.
5.10.10 Ausgabe von Analogwerten
Für die Ausgabe von Schweißspannung und Schweißstrom stehen bei der RINT X12 zwei analoge Aus-
gänge zur Verfügung, die wie folgt ausgegeben werden:
Ausgang Parameter
X11/1
Schweißspannung
X11/3
Schweißstrom
Die analogen Ausgangssignale werden mit einer mittleren Zeitkonstante von ca. 40ms aktualisiert
und werden nur für Anzeigezwecke verwendet. Für schnellere Signalverarbeitung können die Sig-
nale der Automatisierungsschnittstelle verwendet werden!
5.11
Sonderfunktionen
Nachfolgend sollen einige Sonderfunktionen der RINT X12 beschrieben werden, die teilweise optional als
Softwareoptionen erhältlich sind.
24
Abbildung 5-2
Normierung
0..10V entspricht 0 bis 100V Prozess-
spannung
0..10V entspricht 0 bis 1000A
Prozessstrom des Hauptlichtbogens
099-000769-EW500
04.10.2022
