5
Aufbau und Funktion
5.1
Anschluss der RINT X12
5.1.1
Systembus
Die RINT X12 wird mittels eines digitalen Systembusses in das Schweißsystem Titan XQ, Phoenix XQ,
Phoenix, alpha Q, Tetrix XQ, Tetrix und forceTig eingebunden. Der Anschluss ist je nach Installationsart
der Steuerung unterschiedliche Arten möglich:

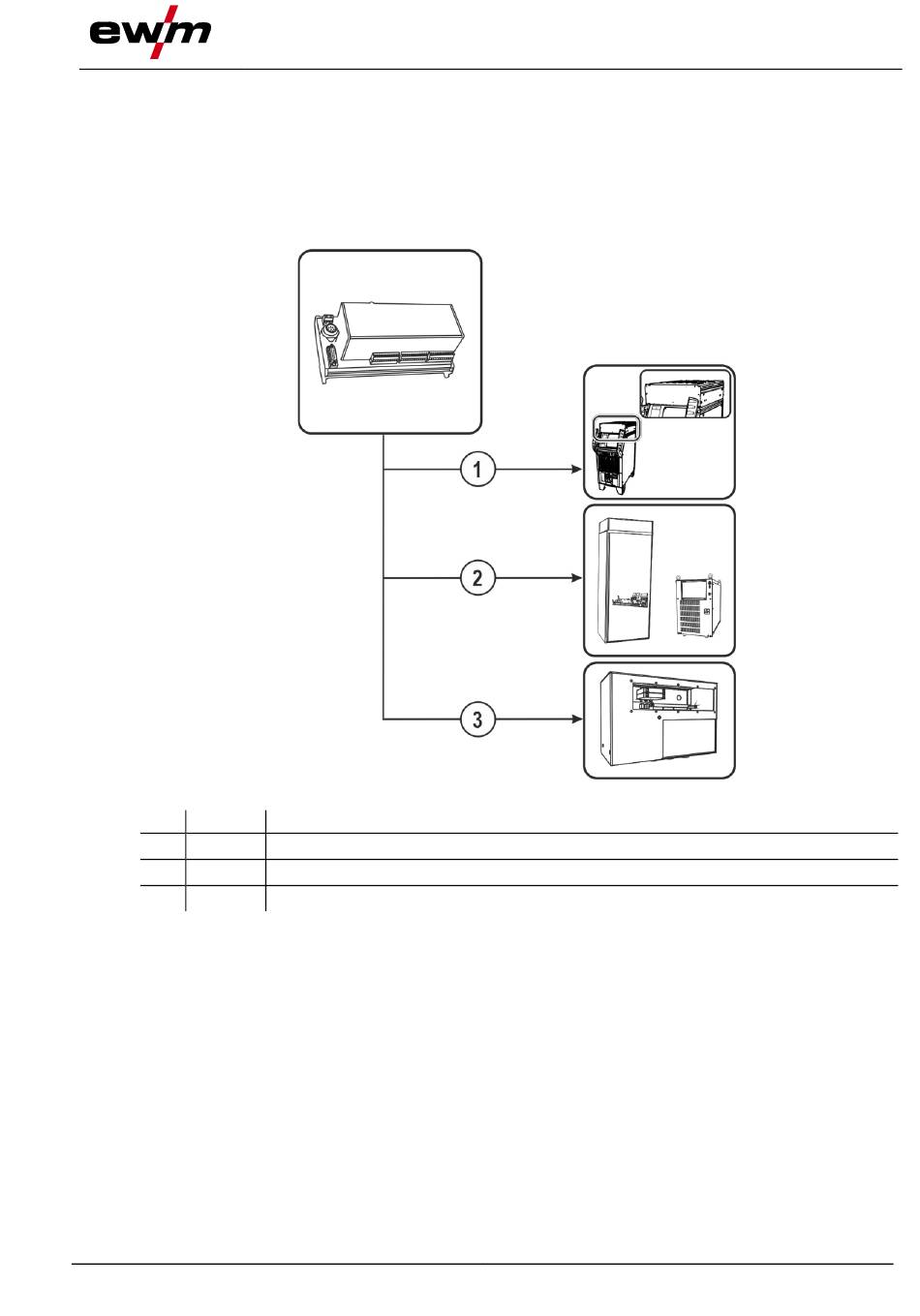

Pos. Symbol
1
2
3
Generell sollte bei externer Montage darauf geachtet werden, die Parallelverkabelung für die Ansteuer-
signale möglichst kurz zu halten, um Störeinstrahlungen in die Signalleitungen zu vermeiden. Die An-
schlussleitung des Systembusses ist für eine bestimmte Länge störungsfrei ausgelegt und deshalb zur
Überbrückung der erforderlichen Anschlusslänge zur Stromquelle besser geeignet.
Nach Herstellung der Systembusverbindung und Einschalten der Stromquelle ist die RINT X12 bereits
bereit zur Kommunikation.
5.1.2
Die Parallelverkabelung
Stellt die erforderlichen Verbindungen für die Ansteuersignale her und wird über kodierte Steckerleisten
hergestellt. Die Steckerkodierung verhindert eine Verwechslung von Signalleitungen untereinander (z. B.
bei einem Tausch der Schnittstelle).
Damit sind alle Verbindungen für den Betrieb hergestellt.
099-000769-EW500
04.10.2022
Beschreibung
0
Titan XQ R mit Option ab Werk im Gehäuse
Montagemöglichkeit „extern" in z. B. einem Schaltschrank
Montagemöglichkeit an der Stromquelle im Gehäuse (RC-Geräteserie)
Abbildung 5-1
Aufbau und Funktion
Anschluss der RINT X12
11
