STÖBER
7

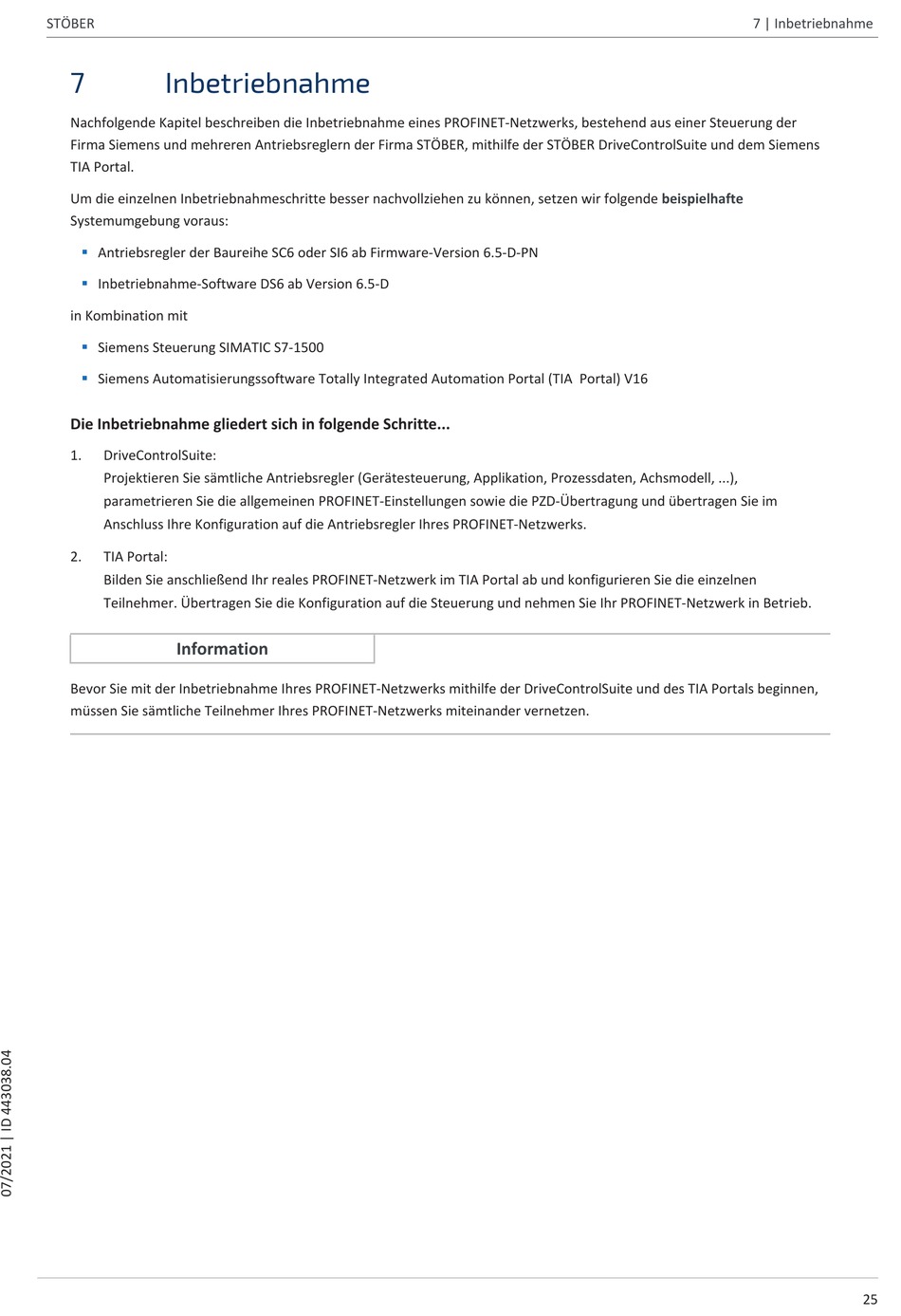

Inbetriebnahme
Nachfolgende Kapitel beschreiben die Inbetriebnahme eines PROFINET-Netzwerks, bestehend aus einer Steuerung der
Firma Siemens und mehreren Antriebsreglern der Firma STÖBER, mithilfe der STÖBER DriveControlSuite und dem Siemens
TIA Portal.
Um die einzelnen Inbetriebnahmeschritte besser nachvollziehen zu können, setzen wir folgende
Systemumgebung voraus:
§
Antriebsregler der Baureihe SC6 oder SI6 ab Firmware-Version 6.5-D-PN
§
Inbetriebnahme-Software DS6 ab Version 6.5-D
in Kombination mit
§
Siemens Steuerung SIMATIC S7-1500
§
Siemens Automatisierungssoftware Totally Integrated Automation Portal (TIA Portal) V16
Die Inbetriebnahme gliedert sich in folgende Schritte...
1.
DriveControlSuite:
Projektieren Sie sämtliche Antriebsregler (Gerätesteuerung, Applikation, Prozessdaten, Achsmodell, ...),
parametrieren Sie die allgemeinen PROFINET-Einstellungen sowie die PZD-Übertragung und übertragen Sie im
Anschluss Ihre Konfiguration auf die Antriebsregler Ihres PROFINET-Netzwerks.
2.
TIA Portal:
Bilden Sie anschließend Ihr reales PROFINET-Netzwerk im TIA Portal ab und konfigurieren Sie die einzelnen
Teilnehmer. Übertragen Sie die Konfiguration auf die Steuerung und nehmen Sie Ihr PROFINET-Netzwerk in Betrieb.
Information
Bevor Sie mit der Inbetriebnahme Ihres PROFINET-Netzwerks mithilfe der DriveControlSuite und des TIA Portals beginnen,
müssen Sie sämtliche Teilnehmer Ihres PROFINET-Netzwerks miteinander vernetzen.
7 | Inbetriebnahme
beispielhafte
25
