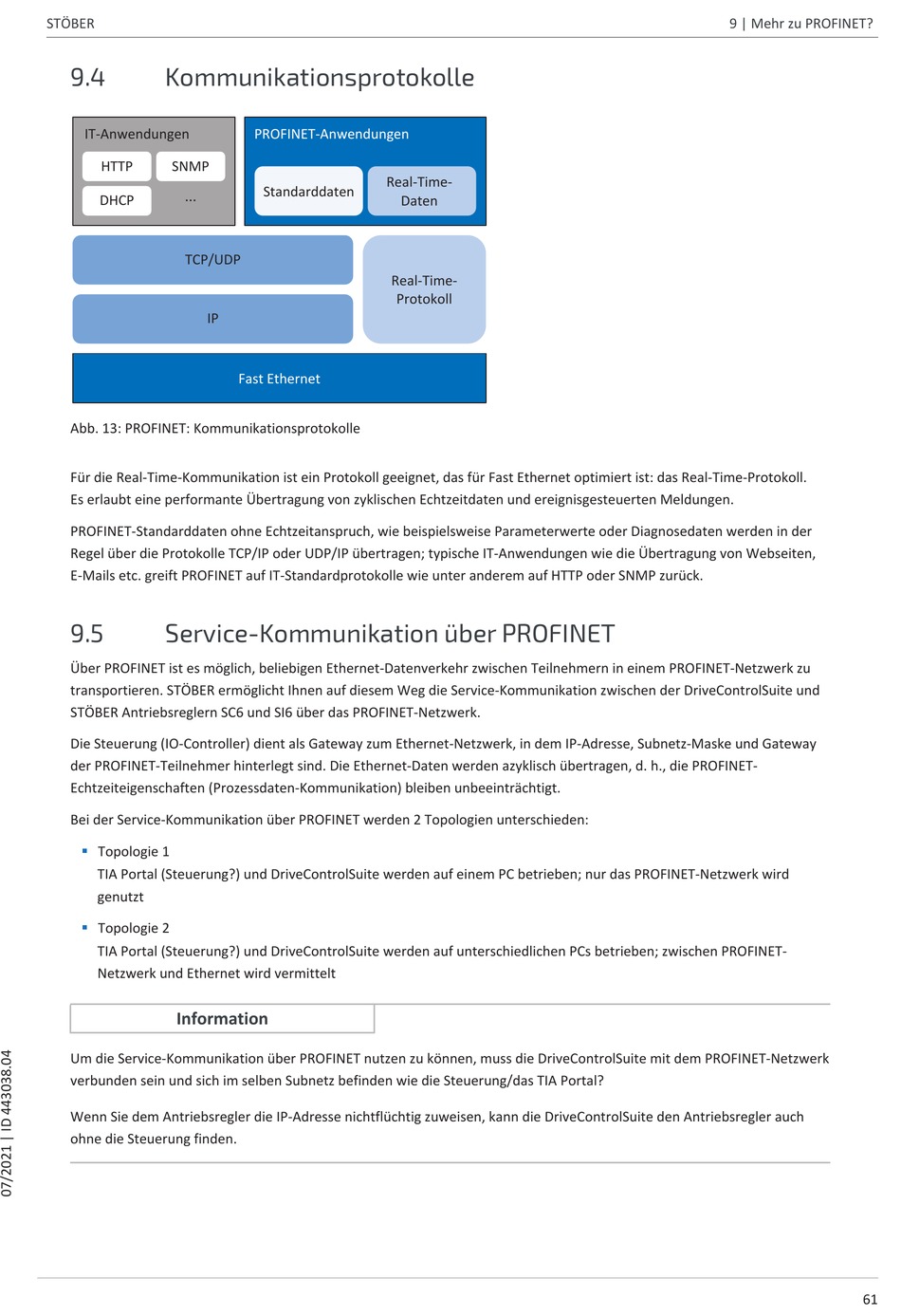

9.4

Kommunikationsprotokolle

IT-Anwendungen
HTTP SNMP
...
DHCP
TCP/UDP
IP
Abb. 13: PROFINET: Kommunikationsprotokolle
Für die Real-Time-Kommunikation ist ein Protokoll geeignet, das für Fast Ethernet optimiert ist: das Real-Time-Protokoll.
Es erlaubt eine performante Übertragung von zyklischen Echtzeitdaten und ereignisgesteuerten Meldungen.
PROFINET-Standarddaten ohne Echtzeitanspruch, wie beispielsweise Parameterwerte oder Diagnosedaten werden in der
Regel über die Protokolle TCP/IP oder UDP/IP übertragen; typische IT-Anwendungen wie die Übertragung von Webseiten,
E-Mails etc. greift PROFINET auf IT-Standardprotokolle wie unter anderem auf HTTP oder SNMP zurück.
9.5 Service-Kommunikation über PROFINET
Über PROFINET ist es möglich, beliebigen Ethernet-Datenverkehr zwischen Teilnehmern in einem PROFINET-Netzwerk zu
transportieren. STÖBER ermöglicht Ihnen auf diesem Weg die Service-Kommunikation zwischen der DriveControlSuite und
STÖBER Antriebsreglern SC6 und SI6 über das PROFINET-Netzwerk.
Die Steuerung (IO-Controller) dient als Gateway zum Ethernet-Netzwerk, in dem IP-Adresse, Subnetz-Maske und Gateway
der PROFINET-Teilnehmer hinterlegt sind. Die Ethernet-Daten werden azyklisch übertragen, d. h., die PROFINET-
Echtzeiteigenschaften (Prozessdaten-Kommunikation) bleiben unbeeinträchtigt.
Bei der Service-Kommunikation über PROFINET werden 2 Topologien unterschieden:
§ Topologie 1
TIA Portal (Steuerung?) und DriveControlSuite werden auf einem PC betrieben; nur das PROFINET-Netzwerk wird
genutzt
§ Topologie 2
TIA Portal (Steuerung?) und DriveControlSuite werden auf unterschiedlichen PCs betrieben; zwischen PROFINET-
Netzwerk und Ethernet wird vermittelt
Information
Um die Service-Kommunikation über PROFINET nutzen zu können, muss die DriveControlSuite mit dem PROFINET-Netzwerk
verbunden sein und sich im selben Subnetz befinden wie die Steuerung/das TIA Portal?
Wenn Sie dem Antriebsregler die IP-Adresse nichtflüchtig zuweisen, kann die DriveControlSuite den Antriebsregler auch
ohne die Steuerung finden.
PROFINET-Anwendungen
Real-Time-
Standarddaten
Daten
Real-Time-
Protokoll
Fast Ethernet
