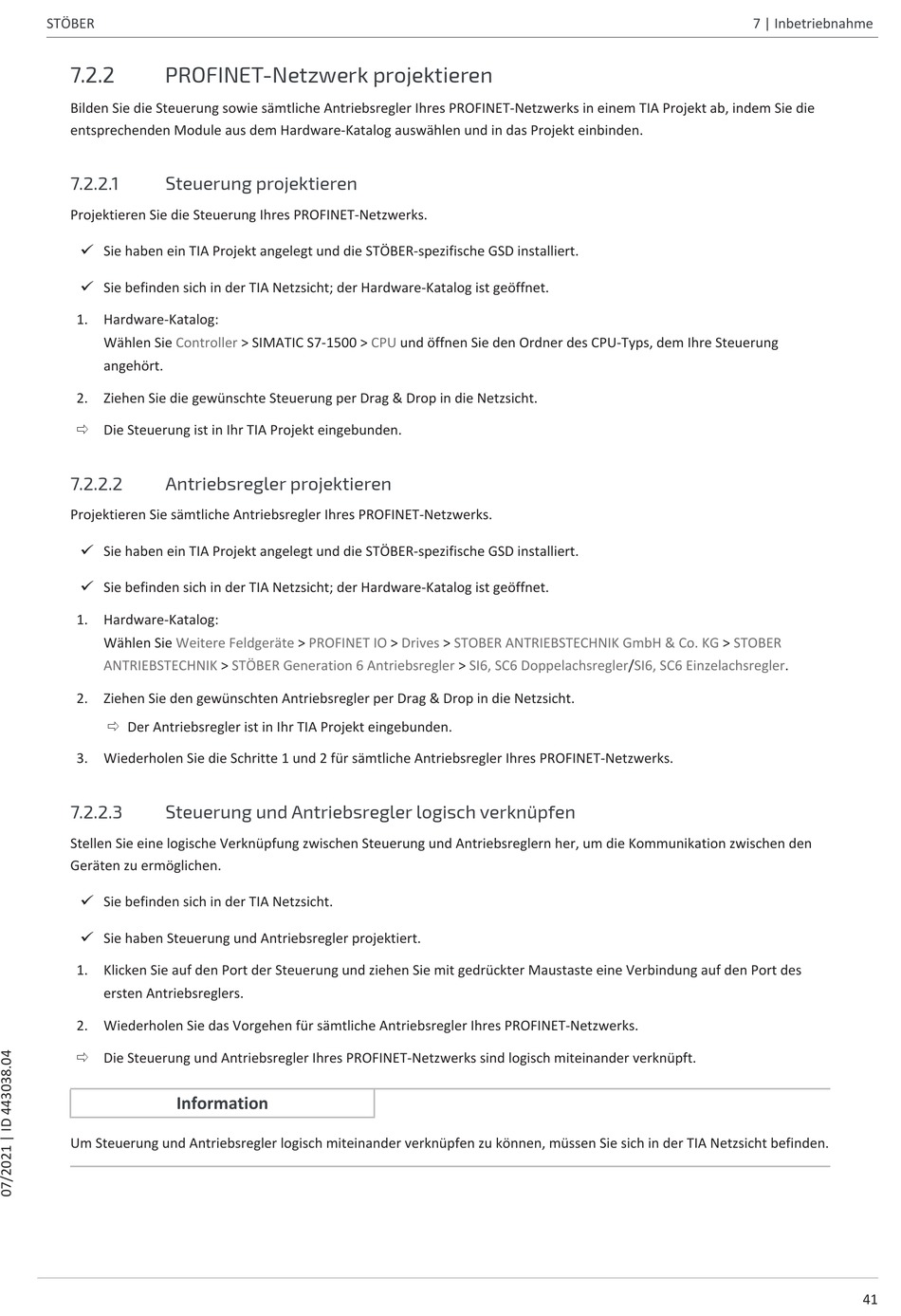

7.2.2

PROFINET-Netzwerk projektieren

Bilden Sie die Steuerung sowie sämtliche Antriebsregler Ihres PROFINET-Netzwerks in einem TIA Projekt ab, indem Sie die
entsprechenden Module aus dem Hardware-Katalog auswählen und in das Projekt einbinden.
7.2.2.1

Steuerung projektieren

Projektieren Sie die Steuerung Ihres PROFINET-Netzwerks.
ü Sie haben ein TIA Projekt angelegt und die STÖBER-spezifische GSD installiert.
ü Sie befinden sich in der TIA Netzsicht; der Hardware-Katalog ist geöffnet.
1. Hardware-Katalog:
Wählen Sie Controller
angehört.
2. Ziehen Sie die gewünschte Steuerung per Drag & Drop in die Netzsicht.
ð Die Steuerung ist in Ihr TIA Projekt eingebunden.
7.2.2.2 Antriebsregler projektieren
Projektieren Sie sämtliche Antriebsregler Ihres PROFINET-Netzwerks.
ü Sie haben ein TIA Projekt angelegt und die STÖBER-spezifische GSD installiert.
ü Sie befinden sich in der TIA Netzsicht; der Hardware-Katalog ist geöffnet.
1. Hardware-Katalog:
Wählen Sie Weitere Feldgeräte
ANTRIEBSTECHNIK
2. Ziehen Sie den gewünschten Antriebsregler per Drag & Drop in die Netzsicht.
ð Der Antriebsregler ist in Ihr TIA Projekt eingebunden.
3. Wiederholen Sie die Schritte 1 und 2 für sämtliche Antriebsregler Ihres PROFINET-Netzwerks.
7.2.2.3 Steuerung und Antriebsregler logisch verknüpfen
Stellen Sie eine logische Verknüpfung zwischen Steuerung und Antriebsreglern her, um die Kommunikation zwischen den
Geräten zu ermöglichen.
ü Sie befinden sich in der TIA Netzsicht.
ü Sie haben Steuerung und Antriebsregler projektiert.
1. Klicken Sie auf den Port der Steuerung und ziehen Sie mit gedrückter Maustaste eine Verbindung auf den Port des
ersten Antriebsreglers.
2. Wiederholen Sie das Vorgehen für sämtliche Antriebsregler Ihres PROFINET-Netzwerks.
ð Die Steuerung und Antriebsregler Ihres PROFINET-Netzwerks sind logisch miteinander verknüpft.
Information
Um Steuerung und Antriebsregler logisch miteinander verknüpfen zu können, müssen Sie sich in der TIA Netzsicht befinden.
> SIMATIC S7-1500 > CPU
> PROFINET IO
> STÖBER Generation 6 Antriebsregler
und öffnen Sie den Ordner des CPU-Typs, dem Ihre Steuerung
> Drives > STOBER ANTRIEBSTECHNIK GmbH & Co. KG
> SI6, SC6 Doppelachsregler/SI6, SC6
7 | Inbetriebnahme
> STOBER
Einzelachsregler.
