6.1.1.1 Individueller Arbeitsplatz
Projektbaum (1) und Projektmenü (2) sind gekoppelt und können ebenso wie die Parameterprüfung und die
Meldungen (5, 6) am linken, rechten oder am unteren Bildschirmrand angedockt werden. Über Menü
Programmfenster zusätzlich ein- und ausblendbar.
Arbeitsbereich (3) und Parameterbeschreibung (4) sind ebenfalls miteinander verbunden und immer mittig platziert. Beide
Bereiche können verkleinert oder vergrößert werden.
6.1.1.2 Navigation über sensitive Schaltbilder

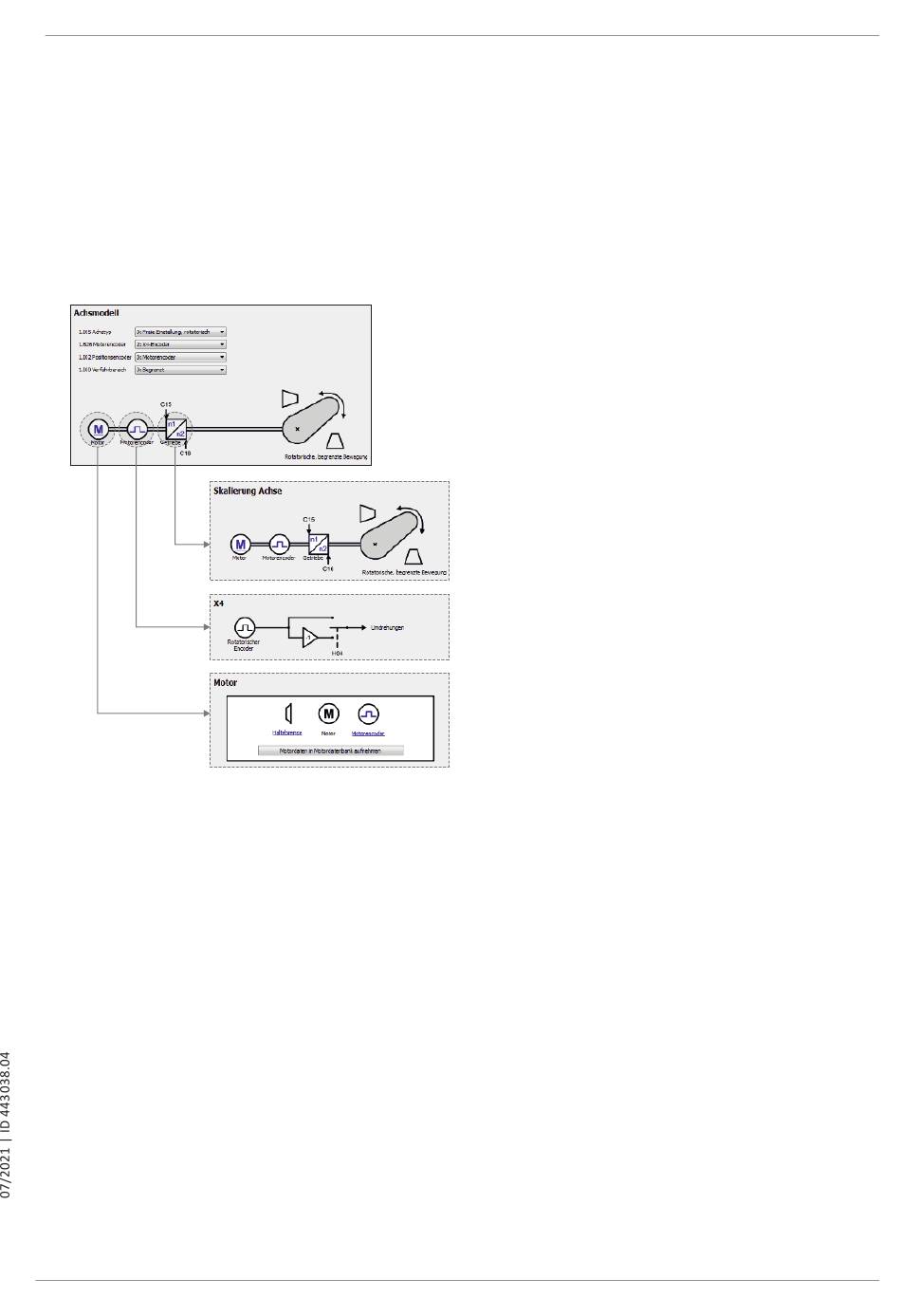

Abb. 3: DriveControlSuite: Navigation über Textlinks und Symbole
Um Ihnen die Bearbeitungsreihenfolgen von Soll- und Istwerten, die Verwendung von Signalen oder bestimmte
Anordnungen von Antriebskomponenten grafisch zu verdeutlichen und die Konfiguration zugehöriger Parameter zu
erleichtern, werden diese auf den jeweiligen Assistentenseiten des Arbeitsbereichs in Form von Schaltbildern dargestellt.
Blau eingefärbte Textlinks oder klickbare Symbole kennzeichnen programminterne Verlinkungen. Diese verweisen auf die
jeweils zugehörigen Assistentenseiten und sind somit behilflich, weiterführende Detailseiten mit nur einem Klick zu
erreichen.
