(5)

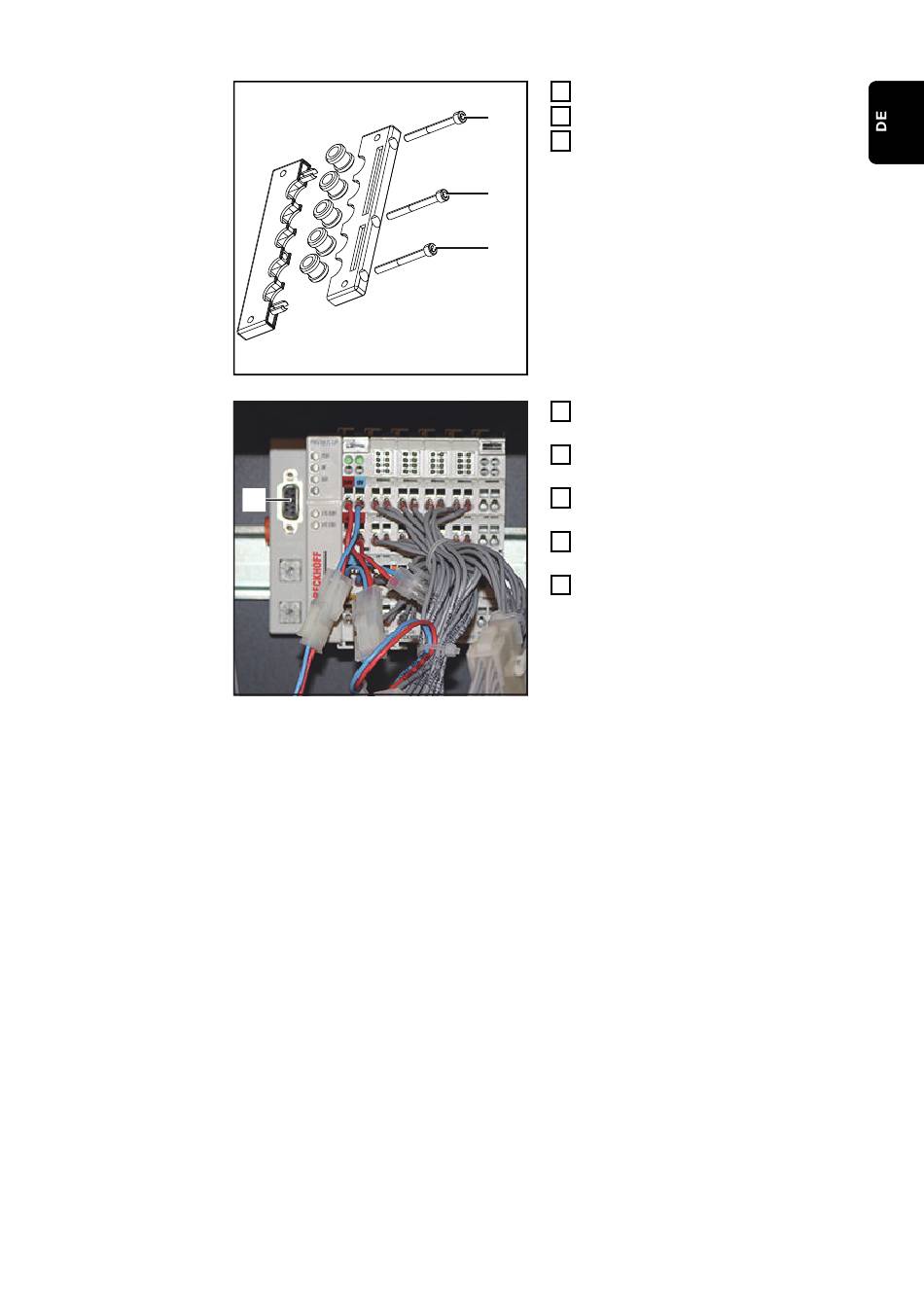

Schrauben (2) - (4) lösen
3
Lochplatte öffnen
4
(2)
Datenkabel durch die mittlere
5
Gummidurchführung in das Gerät
verlegen
(3)
(4)
9-poligen D-Sub Stecker am Da-
6
tenkabel anbringen
Datenkabel am Anschluss (5) am
7
Feldbus-Koppler anschließen
Datenkabel mit Kabelbindern fixie-
8
ren
Lochplatte mit den originalen
9
Schrauben wieder festschrauben
Geräteabdeckungen mit den origi-
10
nalen Schrauben wieder fest-
schrauben
-
Anzugsmoment der Schrauben
bei Robacta TX, TX 10i, TX/i
TWIN = 10 Nm (7.38 ft·lb)
-
Anzugsmoment der Schrauben
bei Robacta FB 8I_8O = 4 Nm
(2.95 ft·lb)
