2.10 BAUGRUPPE PELOTTEN
2.10.1 Nomenklatur
(1) Die Pelotten setzen sich aus folgenden Teilen zusammen:
•
(A) Verschlussgelenk
•
(B) Anbindung (C-Schiene)
•
(C) Pelottenpolster
•
(D) Pelottenhalter
•
(E) Auslöseknopf

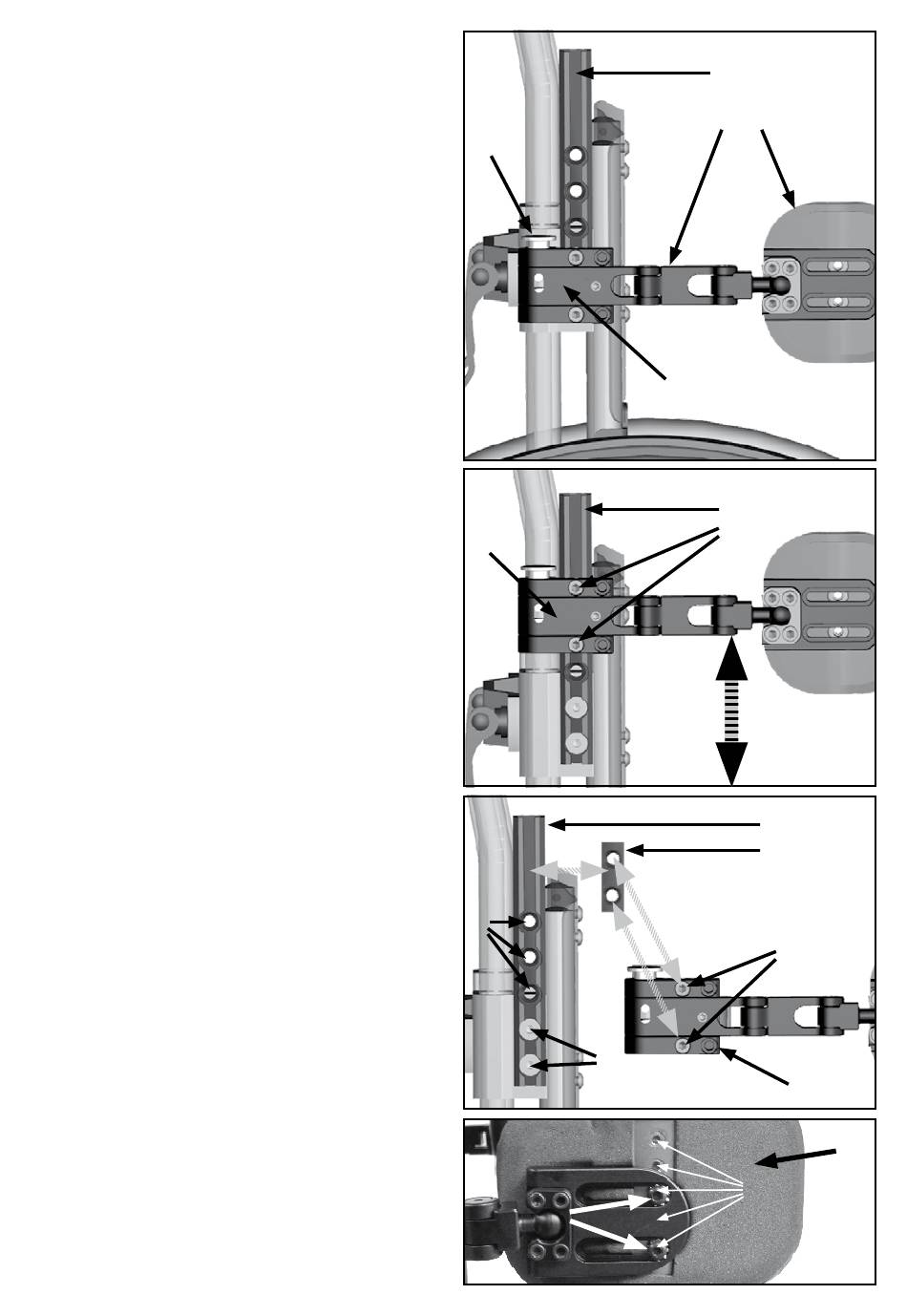

2.10.2 Vertikale Einstellung
(2) Die vertikale Einstellung der Pelotten erfolgt zum Ei-
nen durch Verschieben des Verschlussgelenks (A) in der C-
Schiene (B):
•
Lösen Sie beide Schrauben (C),
•
verschieben Sie das Verschlussgelenk (A),
•
und drehen Sie die Schrauben (C) wieder fest zu.
(3) Das Verschlussgelenk (A) wird durch die Verbindung
der Metallzunge (B) mit den beiden Schrauben (C) in die C-
Schiene (D) geklemmt.
(3) Zum Anderen können die Pelotten durch Versetzen der
C-Schiene (D) am Rückenrohrhalter verstellt werden:
•
Lösen Sie ggf. die beiden Schrauben (B) und fä-
deln Sie den Pelottenhalter (A) aus der C-Schiene
(D).
•
Entfernen Sie die Schrauben (E)
•
und versetzen Sie die C-Schiene (D) entlang der al-
ternativen Bohrungen (F),
•
setzen Sie die Schrauben (E) wieder ein
•
und drehen Sie sie wieder fest zu.
•
Fädeln Sie dann den Pelottenhalter (A) in die C-
Schiene (D) ein,
•
stellen Sie ihn auf die gewünschte Höhe ein
•
und drehen Sie die Schrauben (B) wieder fest zu.
(4) Zusätzlich kann bei den Pelotten Größe II die Höhe
durch Versetzen der Polster verändert werden:
•
Entfernen Sie den Bezug,
•
entfernen Sie beide Schrauben (A),
•
versetzen Sie das Polster (B) in die alternativen
Bohrungen (C),
•
setzen Sie beide Schrauben (A) wieder ein
•
und drehen Sie sie fest zu.
•
Stülpen Sie anschließend wieder die Bezüge über.
