2.8.4 Trommelbremse

Die Bremskraft der Trommelbremsen wird von unseren
Monteuren optimal eingestellt.
ACHTUNG
Aus Sicherheitsgründen ist die regelmäßige Überprüfung
ihrer Funktionstüchtigkeit geboten, da durch den perma-
nenten Gebrauch ein Nachstellen der Bremskraft oder
sogar der Ersatz eines Bowdenzugs erforderlich werden
kann.

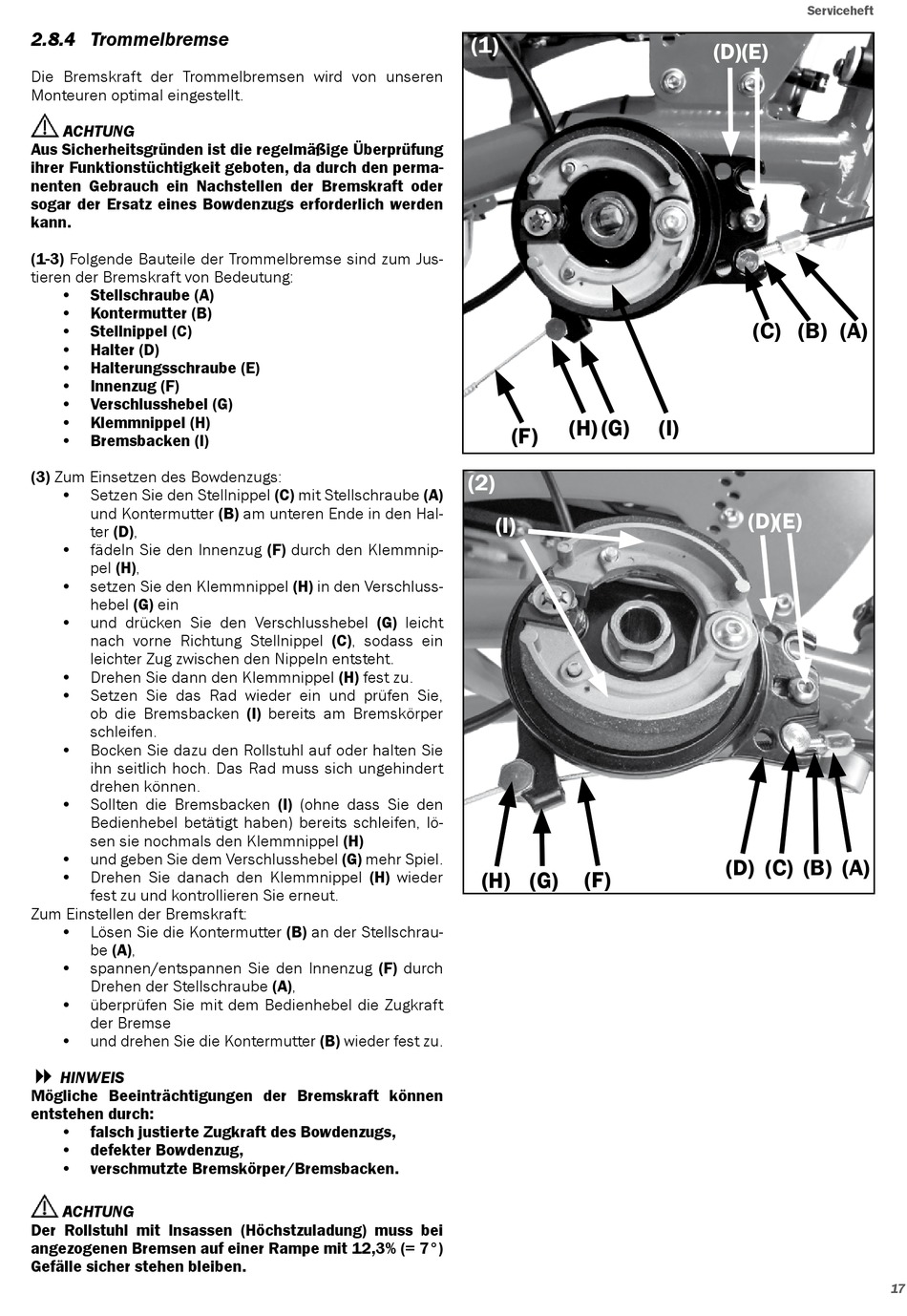

(1-3) Folgende Bauteile der Trommelbremse sind zum Jus-
tieren der Bremskraft von Bedeutung:
• Stellschraube (A)
• Kontermutter (B)
• Stellnippel (C)
• Halter (D)
• Halterungsschraube (E)
• Innenzug (F)
• Verschlusshebel (G)
• Klemmnippel (H)
• Bremsbacken (I)
(3) Zum Einsetzen des Bowdenzugs:
• Setzen Sie den Stellnippel (C) mit Stellschraube (A)
und Kontermutter (B) am unteren Ende in den Hal-
ter (D),
• fädeln Sie den Innenzug (F) durch den Klemmnip-
pel (H),
• setzen Sie den Klemmnippel (H) in den Verschluss-
hebel (G) ein
• und drücken Sie den Verschlusshebel (G) leicht
nach vorne Richtung Stellnippel (C), sodass ein
leichter Zug zwischen den Nippeln entsteht.
• Drehen Sie dann den Klemmnippel (H) fest zu.
• Setzen Sie das Rad wieder ein und prüfen Sie,
ob die Bremsbacken (I) bereits am Bremskörper
schleifen.
• Bocken Sie dazu den Rollstuhl auf oder halten Sie
ihn seitlich hoch. Das Rad muss sich ungehindert
drehen können.
• Sollten die Bremsbacken (I) (ohne dass Sie den
Bedienhebel betätigt haben) bereits schleifen, lö-
sen sie nochmals den Klemmnippel (H)
• und geben Sie dem Verschlusshebel (G) mehr Spiel.
• Drehen Sie danach den Klemmnippel (H) wieder
fest zu und kontrollieren Sie erneut.
Zum Einstellen der Bremskraft:
• Lösen Sie die Kontermutter (B) an der Stellschrau-
be (A),
• spannen/entspannen Sie den Innenzug (F) durch
Drehen der Stellschraube (A),
• überprüfen Sie mit dem Bedienhebel die Zugkraft
der Bremse
• und drehen Sie die Kontermutter (B) wieder fest zu.
�
HINWEIS
Mögliche Beeinträchtigungen der Bremskraft können
entstehen durch:
• falsch justierte Zugkraft des Bowdenzugs,
• defekter Bowdenzug,
• verschmutzte Bremskörper/Bremsbacken.
ACHTUNG
Der Rollstuhl mit Insassen (Höchstzuladung) muss bei
angezogenen Bremsen auf einer Rampe mit 12,3% (= 7°)
Gefälle sicher stehen bleiben.
(1)
(H) (G)
(F)
(2)
(I)
(H) (G) (F)
Serviceheft
(D)(E)
(C) (B)
(I)
(D)(E)
(D) (C) (B)
(A)
(A)
