Mio Move

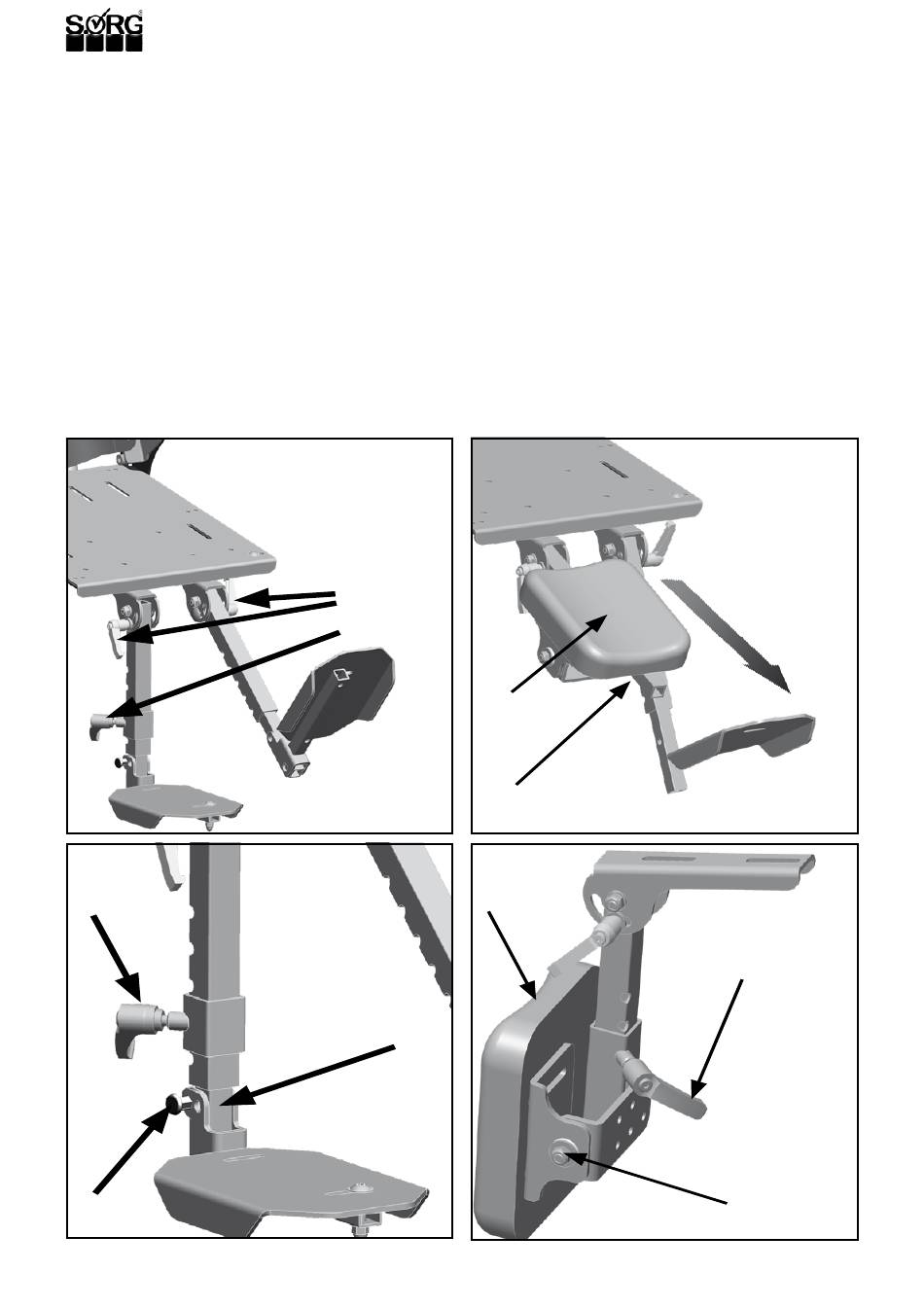

2.6.2 Fußplatte hochschwenkbar, geteilt
(1) Zum Hochschwenken der Beinstütze:
• Sichern Sie den Rollstuhl gegen Wegrollen durch
Schließen der Feststellbremsen und aktivieren
Sie den Kippschutz.
• Lösen Sie beidseitig den Klemmhebel (A),
• bringen Sie die Beinstütze/n in die gewünschte Po-
sition
• und drehen Sie den/die Klemmhebel (A) wieder
fest zu.
(2) Zum Ausgleich der Länge:
• Lösen Sie beidseitig den/die Klemmhebel (B),
• ziehen das untere Ende (C) der Beinstütze/n auf
die gewünschte Länge
• und drehen Sie den/die Klemmhebel (B) wieder
fest zu.
(1)
(2)
(B)
(D)
14

2.6.3 Beinlagerung

(3+4) Zum Einstellen der Position:
•
•
•
Zum Einstellen des Neigungswinkels:
•
•
•
(3)
(A)
(B)
(B)
(A)
(4)
(B)
(C)
Lösen Sie den Klemmhebel (A) auf der Unterseite
des Polsters (B), (siehe Bild 4A),
bringen Sie das Polster (B) in die gewünschte Po-
sition
und drehen Sie den Klemmhebel (A) wieder fest zu.
Lösen Sie die Schrauben (C) des Polsterhalters auf
beiden Seiten innen und außen,
bringen Sie das Polster (B) in die gewünschte Po-
sition
und drehen Sie die Schrauben (C) wieder fest zu.
(A)
(C)
