Horizontale Einstellung; Feinjustierung Des Pelottenhalters; Anpassung An Den Benutzer - SORG Mio Move Serviceheft Für Den Reha-Techniker

Mio Move

2.10.3 Horizontale Einstellung

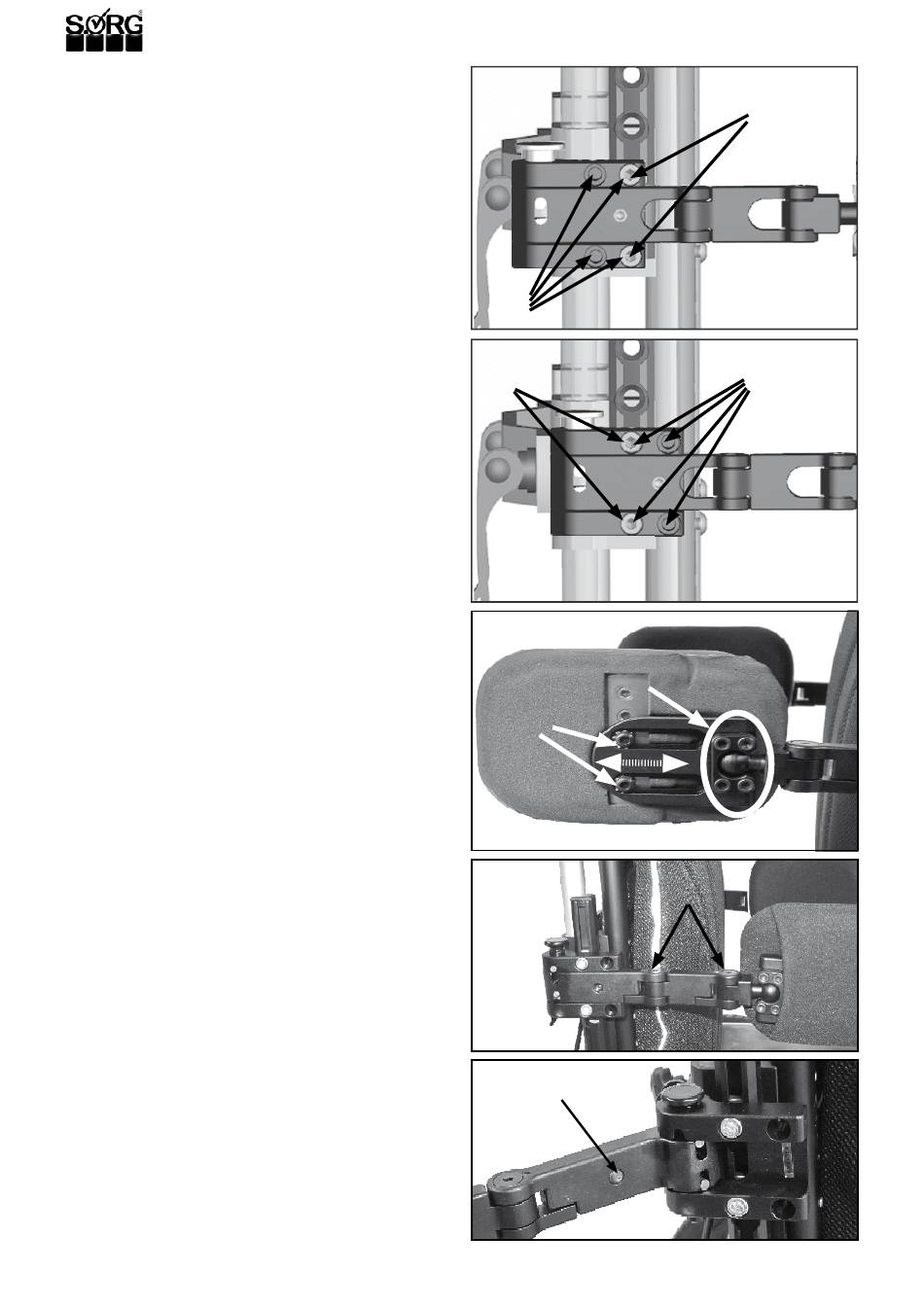

(5a+b) Die horizontale Verstellung kann zum Einen durch
Versetzen des Verschlussgelenks erfolgen.
• Entfernen Sie beide Schrauben (A),
• setzen Sie das Verschlussgelenk in die alternati-
ven Bohrungen (B),
• setzen Sie die Schrauben (A) in die Metallzunge
(Bild 3C, vorherige Seite) ein,
• stellen Sie die Höhe ein
• drehen Sie die Schrauben (A) wieder fest zu.
(6) Zum Anderen kanns sie durch Versetzen des Polsters
erfolgen:
• Entfernen Sie die Bezüge,
• lösen Sie die Schrauben (A),
• verschieben Sie das Polster
• und drehen Sie die Schrauben (A) wieder fest zu.
• Stülpen Sie anschließend die Bezüge wieder über.
Horizontale Verlängerung
(7) Zur horizontale Verlängerung setzen Sie ein Verlänge-
rungsstücks (Ersatzteil) ein:
• Entfernen Sie die Schraube (A),
• setzen Sie das Verlängerungsstück ein
• und verschrauben es an beiden Enden.

2.10.4 Feinjustierung des Pelottenhalters

(8) Die Feinjustierung des Spiels zwischen Verschlussgelenk
und Pelottenhalter erfolgt über die Justierschraube (A).
• Schließen Sie das Verschlussgelenk
• und drehen Sie die Justierschraube (A) von außen
im erforderlichen Maß auf oder zu.

2.10.5 Anpassung an den Benutzer

Wenn alle Positionierungs- und Verlängerungsarbeiten er-
folgt sind:
• Legen Sie die Pelotten um den Benutzer,
• richten Sie die Gelenke in die erforderliche Position
• und ziehen alle Gelenkschrauben (7A) fest an.
• Das Kugelgelenk fixieren Sie durch Festdrehen der
vier Schrauben (6B).
