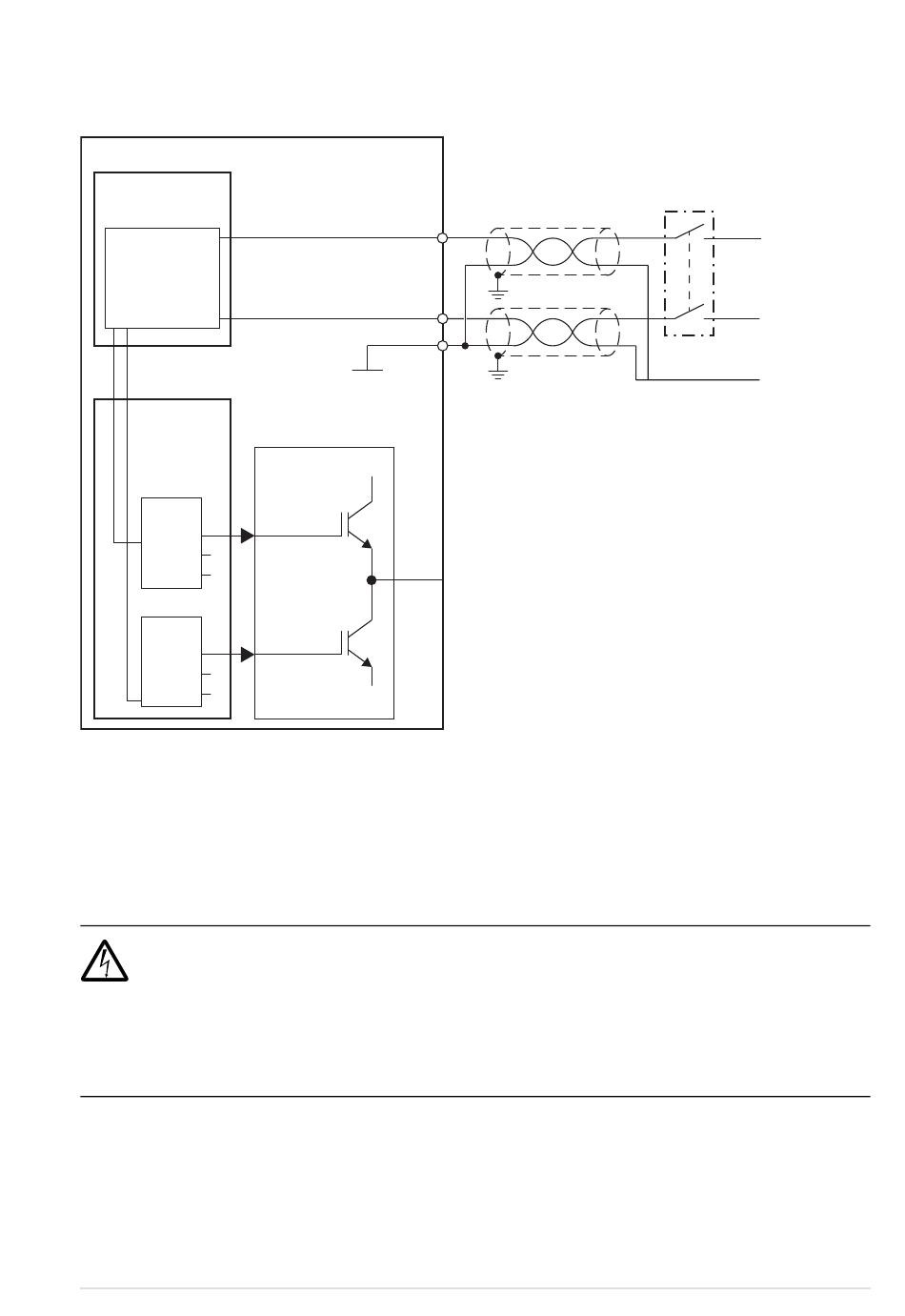

Verwendung von externen 24-V-Antriebsquellen:

MicroFlex e190
PWM-
abgeschaltetes Moment)
Steuerstromkreis
PWM-
Leistungskrei
Treiber
High
U+
V+
W+
Low
U-
V-
W-
Hinweise:
* Die STO-Funktion wird aktiviert, wenn einer oder beide Sicherheitskreis-Kontakte öffnen. Überschreitet der
Zeitraum zwischen dem Öffnen oder Schließen beider Kontakte einen vorher festgelegten Wert, so wird von
einem Fehler im Sicherheitskreis oder in der Verkabelung ausgegangen, und es wird eine Störung gemeldet.
* Die maximale Kabellänge zwischen Frequenzumrichter und Sicherheitsschalter ist 30 m (98 ft).
WARNUNG! Die STO-Funktion trennt die Spannung der Haupt- und
Hilfsschaltkreise nicht vom Antrieb. Deshalb dürfen Wartungsarbeiten an
elektrischen Teilen des Frequenzumrichters oder des Motors nur nach Trennung des
Antriebssystems von der Spannungsversorgung ausgeführt werden. Wenn der
Antrieb an die Stromversorgung angeschlossen wurde, warten Sie 5 Minuten,
nachdem Sie die Stromversorgung unterbrochen haben.
Safe Torque Off (Sicher
Anschlüsse
X4:1
X4:2
X4:3
Gemeinsam
Integriertes
DC+
Leistungs-
modul
U
DC-
Anhang: Safe Torque Off (STO) 157
Ausgang Motor (U-Phase abgebildet)
Sicherheitskreis Externe
(Not-aus- 24-V-
Schalter, Relais Quelle
etc.
+24 V
+24 V
+0 V
