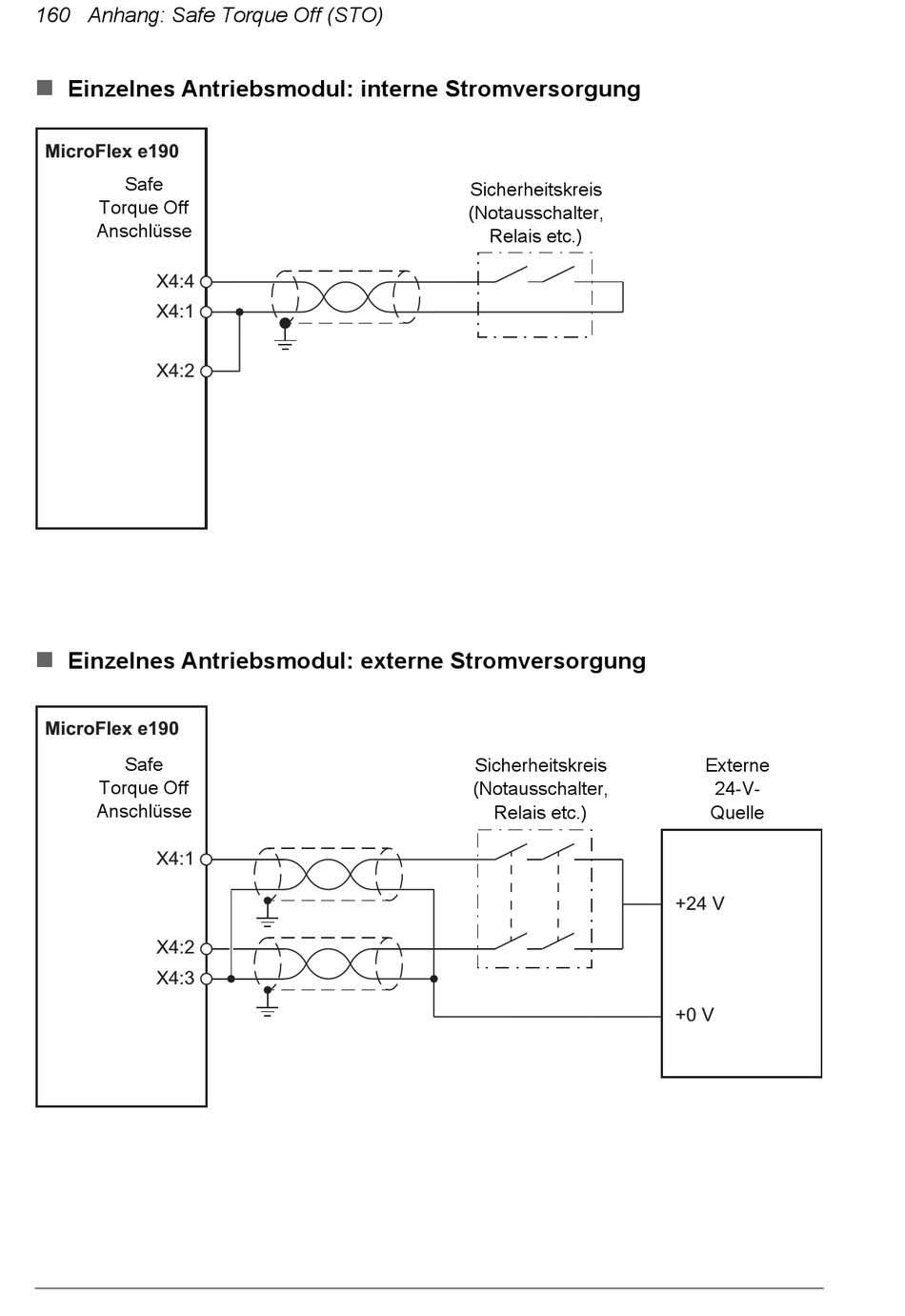

160 Anhang: Safe Torque Off (STO)
Einzelnes Antriebsmodul: interne Stromversorgung
MicroFlex e190
Safe
Torque Off
Anschlüsse
X4:4
X4:1
X4:2
Einzelnes Antriebsmodul: externe Stromversorgung
MicroFlex e190
Safe
Torque Off
Anschlüsse
X4:1
X4:2
X4:3
Sicherheitskreis
(Notausschalter,
Relais etc.)
Sicherheitskreis
(Notausschalter,
Relais etc.)
Externe
24-V-
Quelle
+24 V
+0 V
