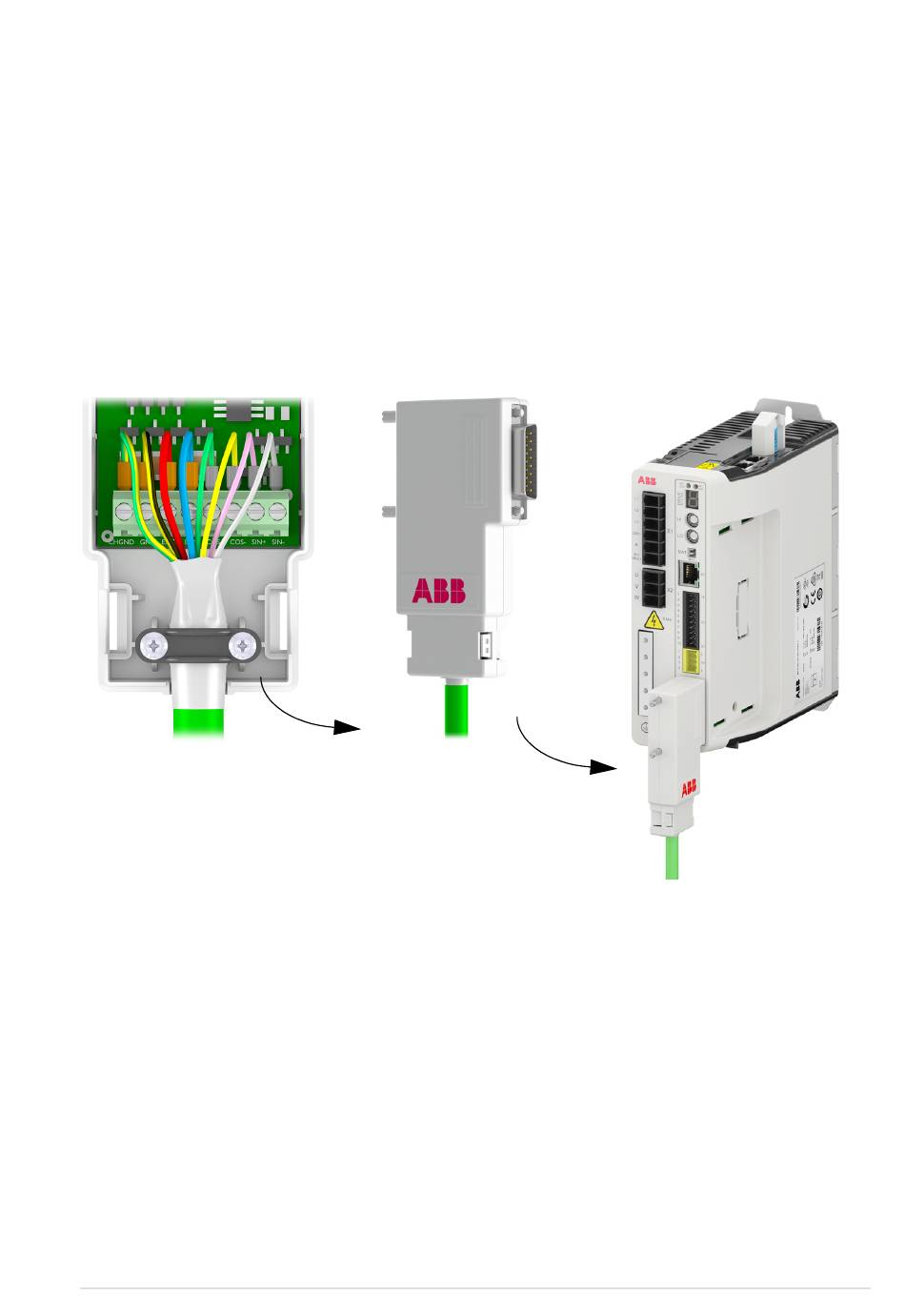

Resolver-Adaptermodul OPT-MF-201
Das Resolver-Adaptermodul (OPT-MF-201) ermöglicht den Anschluss eines Motors
mit Resolver-Rückkopplung an den MicroFlex e190. Der MicroFlex e190 muss nach
Anschluss des Resolver-Adaptermoduls aus- und wieder eingeschaltet werden. Das
Resolver-Adaptermodul sendet beim Hochlaufen eine absolute Position an den
MicroFlex e190, so dass eine Phasensuche nicht notwendig ist. Wählen Sie in der
Mint WorkBench im Inbetriebnahme-Assistenten für den Antrieb einen Resolvermotor
aus. Auf der Feedback-Seite des Assistenten wird der Rückmeldungstyp als
Resolver-Adaptermodul angezeigt. Das Resolver-Adaptermodul kann zusammen mit
dem Encoder-Breakout (OPT-MF-200) verwendet werden.
Spezifikationen des Resolver-Adaptermoduls
• Erregungsfrequenz: 10 kHz
• Maximale Eingangsdrehzahl: 60000 U/min (2-poliger Resolver)
• Ausgangsauflösung: 12 Bit
• Präzision: +/-11 Bogenminuten
Resolver-Anforderungen
• Übersetzungsverhältnis: 0,5
• Erregungsstrom: maximal 100 mA
