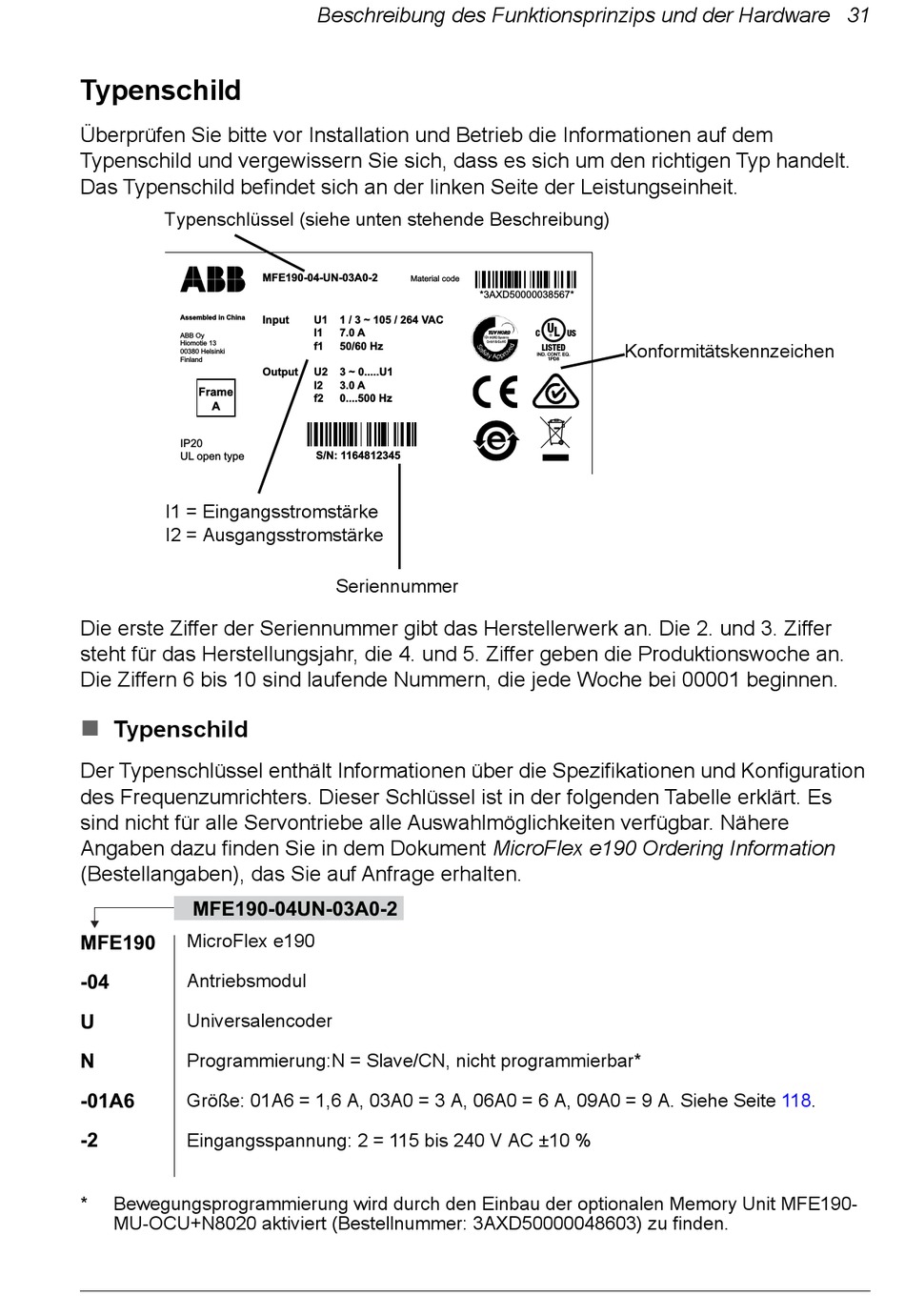

Typenschild
Überprüfen Sie bitte vor Installation und Betrieb die Informationen auf dem
Typenschild und vergewissern Sie sich, dass es sich um den richtigen Typ handelt.
Das Typenschild befindet sich an der linken Seite der Leistungseinheit.
Typenschlüssel (siehe unten stehende Beschreibung)
Assembled in China
ABB Oy
Hiomotie 13
00380 Helsinki
Finland
Frame
A
IP20
UL open type
I1 = Eingangsstromstärke
I2 = Ausgangsstromstärke
Die erste Ziffer der Seriennummer gibt das Herstellerwerk an. Die 2. und 3. Ziffer
steht für das Herstellungsjahr, die 4. und 5. Ziffer geben die Produktionswoche an.
Die Ziffern 6 bis 10 sind laufende Nummern, die jede Woche bei 00001 beginnen.

Typenschild
Der Typenschlüssel enthält Informationen über die Spezifikationen und Konfiguration
des Frequenzumrichters. Dieser Schlüssel ist in der folgenden Tabelle erklärt. Es
sind nicht für alle Servontriebe alle Auswahlmöglichkeiten verfügbar. Nähere
Angaben dazu finden Sie in dem Dokument MicroFlex e190 Ordering Information
(Bestellangaben), das Sie auf Anfrage erhalten.
MFE190-04UN-03A0-2
MicroFlex e190
MFE190
Antriebsmodul
-04
Universalencoder
U
Programmierung:N = Slave/CN, nicht programmierbar*
N
Größe: 01A6 = 1,6 A, 03A0 = 3 A, 06A0 = 6 A, 09A0 = 9 A. Siehe Seite 118.
-01A6
Eingangsspannung: 2 = 115 bis 240 V AC ±10 %
-2
* Bewegungsprogrammierung wird durch den Einbau der optionalen Memory Unit MFE190-
MU-OCU+N8020 aktiviert (Bestellnummer: 3AXD50000048603) zu finden.
Beschreibung des Funktionsprinzips und der Hardware 31
MFE190-04-UN-03A0-2
Material code
Input U1 1 / 3 ~ 105 / 264 VAC
I1 7.0 A
f1 50/60 Hz
Output U2 3 ~ 0.....U1
I2 3.0 A
f2 0....500 Hz
S/N: 1164812345
Seriennummer
*3AXD50000038567*
Konformitätskennzeichen
IND. CONT. EQ.
1PD8
