38 Mechanische Installation
Bei IP54 Schränken werden dicke Filtermatten verwendet, um das Eindringen von
Spritzwasser in den Schaltschrank zu verhindern. Dadurch kann die Installation von
Zusatzlüftern notwendig werden, wie z.B. Lüftern zum Ausblasen der heißen Luft
durch das Schrankdach.
Der Installationsort muss ausreichend belüftet sein.

Anordnung der Geräte
Für eine einfache Installation und Wartung sollte ausreichend Platz vorgesehen
werden. Dabei müssen ein ausreichender Kühlluftstrom, vorgeschriebene
Mindestabstände, Kabel und Kabelpritschen/-halterungen berücksichtigt werden.
Beispiele für den Aufbau finden Sie in Abschnitt
Schutzart.


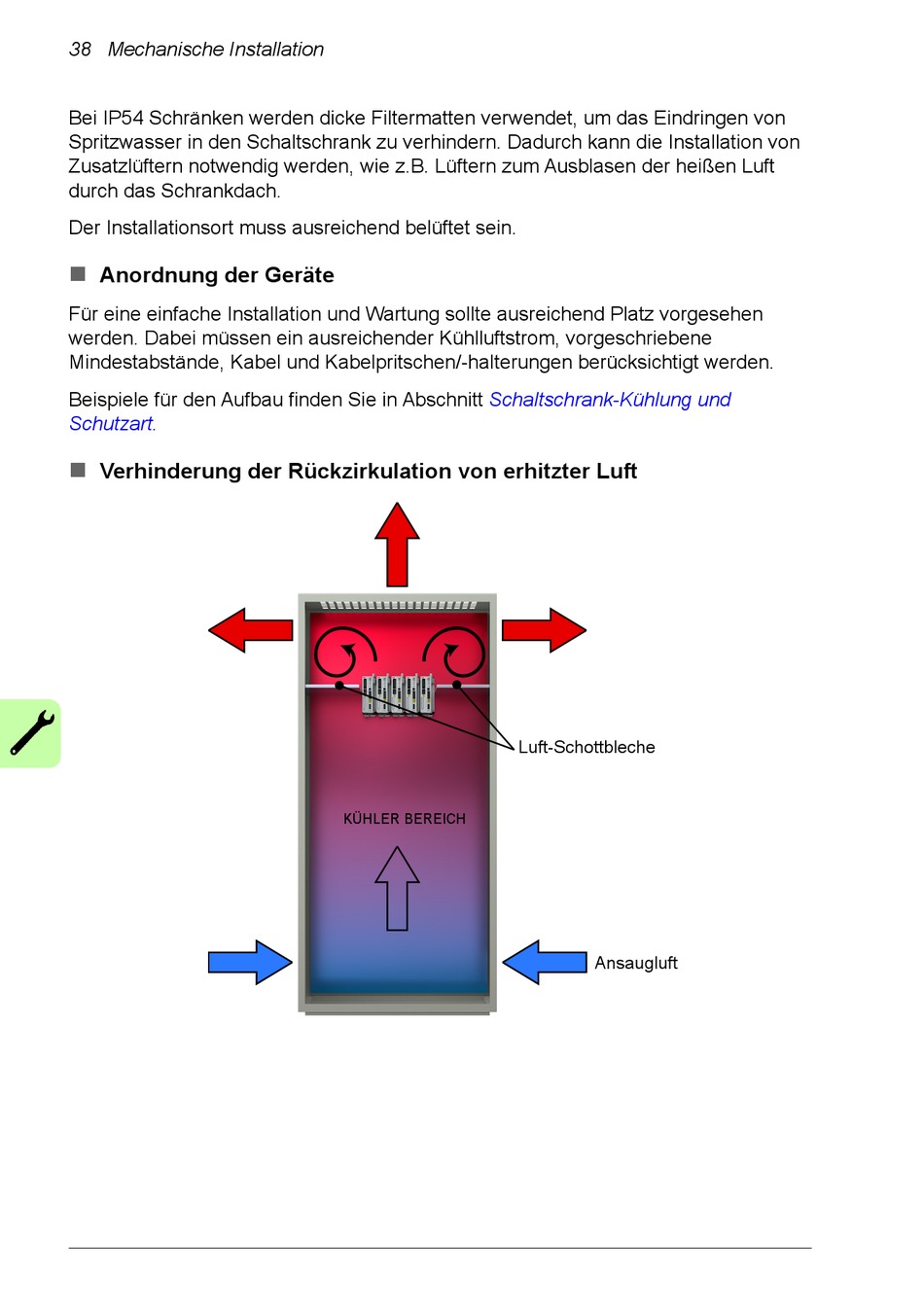

Verhinderung der Rückzirkulation von erhitzter Luft
Schaltschrank-Kühlung und
KÜHLER BEREICH
Luft-Schottbleche
Ansaugluft
