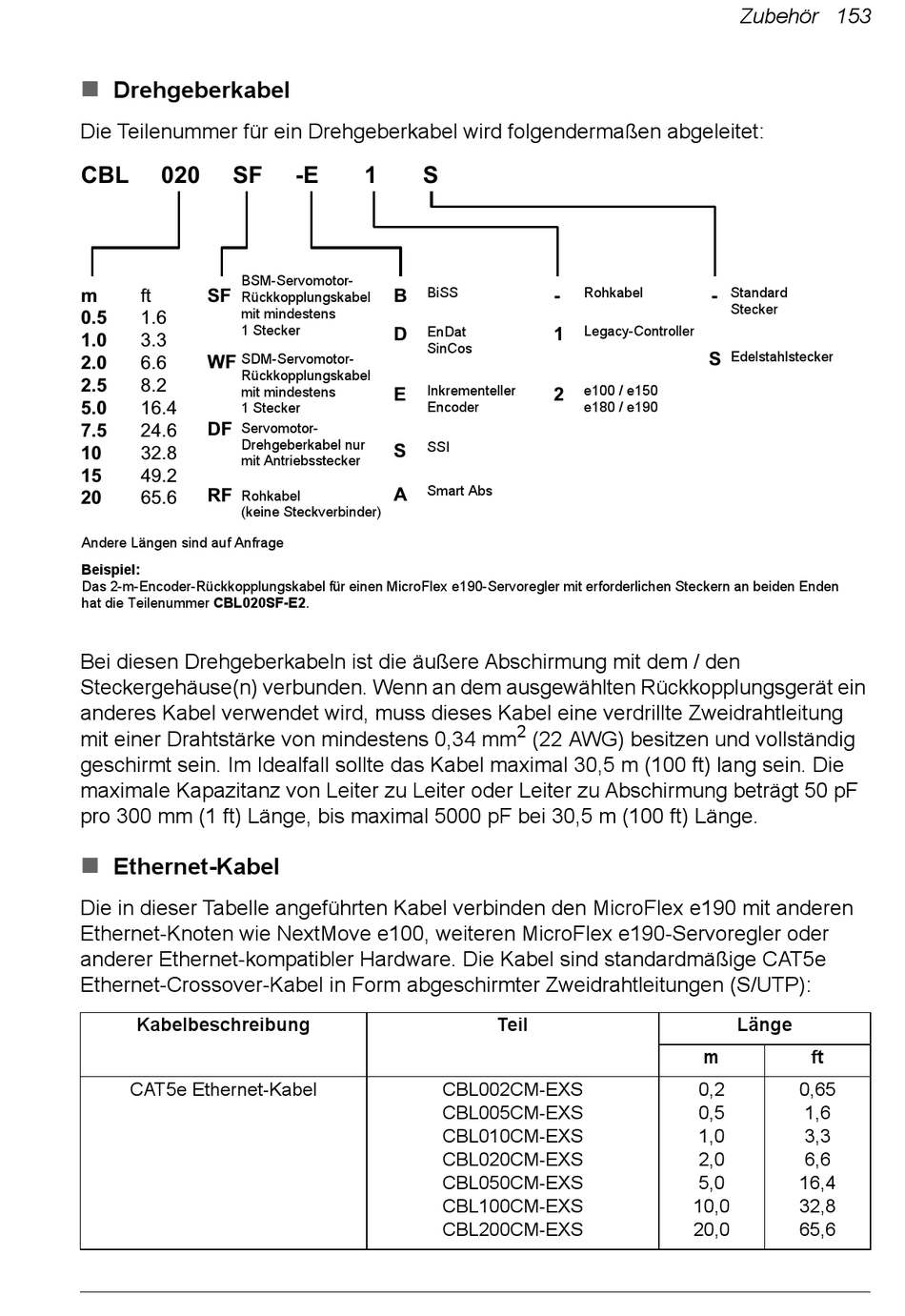

ABB MicroFlex e190 Benutzerhandbuch Seite 153


Drehgeberkabel
Die Teilenummer für ein Drehgeberkabel wird folgendermaßen abgeleitet:
CBL 020 SF
BSM-Servomotor-
m ft SF
Rückkopplungskabel
mit mindestens
0.5 1.6
1 Stecker
1.0 3.3
SDM-Servomotor-
WF
2.0 6.6
Rückkopplungskabel
2.5 8.2
mit mindestens
5.0 16.4 1 Stecker
Servomotor-
DF
7.5 24.6
Drehgeberkabel nur
10 32.8
mit Antriebsstecker
15 49.2
RF Rohkabel
20 65.6
(keine Steckverbinder)
Andere Längen sind auf Anfrage
Beispiel:
Das 2-m-Encoder-Rückkopplungskabel für einen MicroFlex e190-Servoregler mit erforderlichen Steckern an beiden Enden
hat die Teilenummer CBL020SF-E2.
Bei diesen Drehgeberkabeln ist die äußere Abschirmung mit dem / den
Steckergehäuse(n) verbunden. Wenn an dem ausgewählten Rückkopplungsgerät ein
anderes Kabel verwendet wird, muss dieses Kabel eine verdrillte Zweidrahtleitung
mit einer Drahtstärke von mindestens 0,34 mm
geschirmt sein. Im Idealfall sollte das Kabel maximal 30,5 m (100 ft) lang sein. Die
maximale Kapazitanz von Leiter zu Leiter oder Leiter zu Abschirmung beträgt 50 pF
pro 300 mm (1 ft) Länge, bis maximal 5000 pF bei 30,5 m (100 ft) Länge.

Ethernet-Kabel
Die in dieser Tabelle angeführten Kabel verbinden den MicroFlex e190 mit anderen
Ethernet-Knoten wie NextMove e100, weiteren MicroFlex e190-Servoregler oder
anderer Ethernet-kompatibler Hardware. Die Kabel sind standardmäßige CAT5e
Ethernet-Crossover-Kabel in Form abgeschirmter Zweidrahtleitungen (S/UTP):
Kabelbeschreibung
CAT5e Ethernet-Kabel
-E 1 S
BiSS
B
EnDat
D
SinCos
Inkrementeller
E
Encoder
SSI
S
Smart Abs
A
CBL002CM-EXS
CBL005CM-EXS
CBL010CM-EXS
CBL020CM-EXS
CBL050CM-EXS
CBL100CM-EXS
CBL200CM-EXS
Rohkabel
-
Legacy-Controller
1
e100 / e150
2
e180 / e190
2
(22 AWG) besitzen und vollständig
Teil
Zubehör 153
Standard
-
Stecker
Edelstahlstecker
S
Länge
m ft
0,2 0,65
0,5 1,6
1,0 3,3
2,0 6,6
5,0 16,4
10,0 32,8
20,0 65,6
