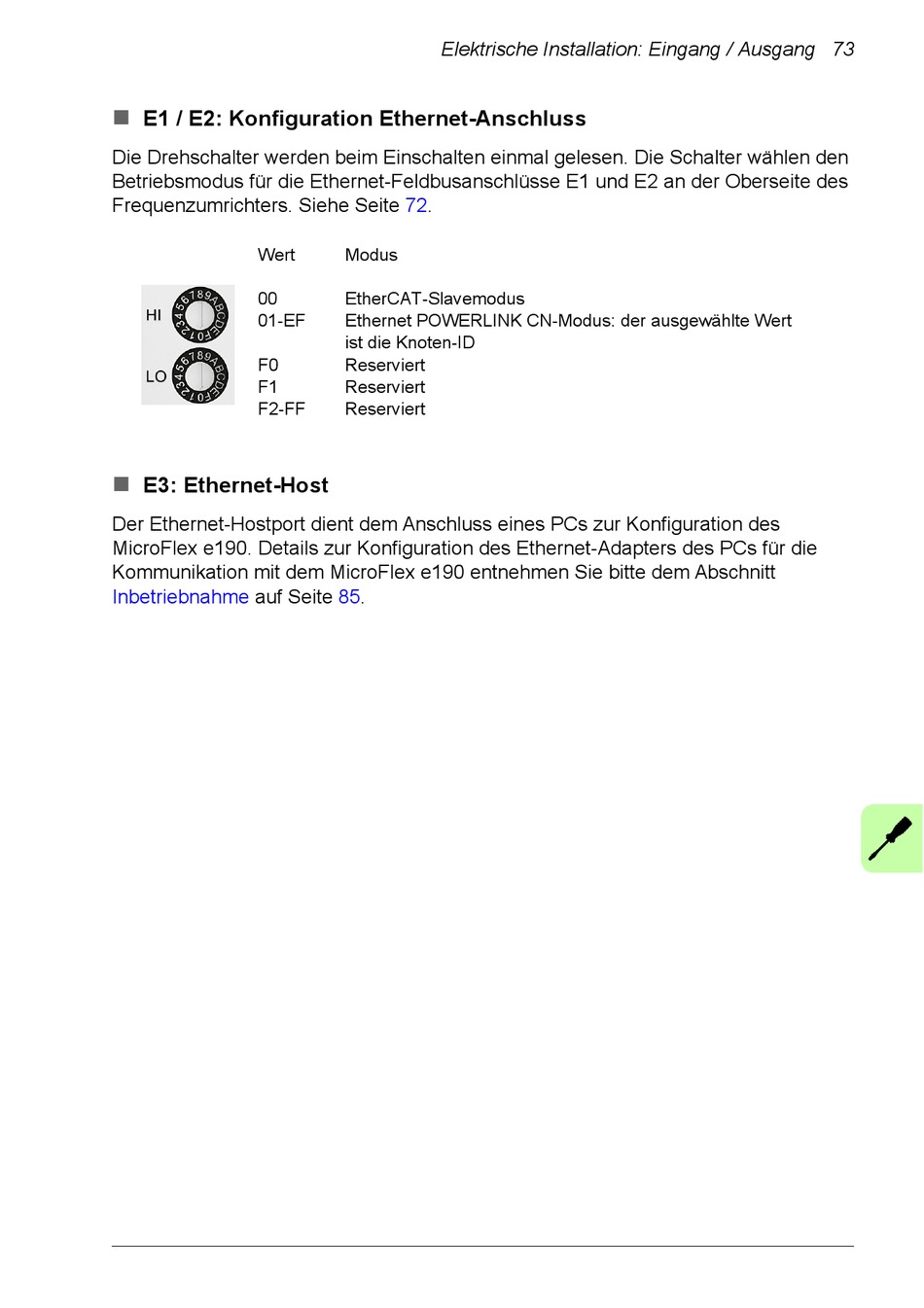

E1 / E2: Konfiguration Ethernet-Anschluss

Die Drehschalter werden beim Einschalten einmal gelesen. Die Schalter wählen den
Betriebsmodus für die Ethernet-Feldbusanschlüsse E1 und E2 an der Oberseite des
Frequenzumrichters. Siehe Seite 72.
Wert
00
01-EF
F0
F1
F2-FF

E3: Ethernet-Host

Der Ethernet-Hostport dient dem Anschluss eines PCs zur Konfiguration des
MicroFlex e190. Details zur Konfiguration des Ethernet-Adapters des PCs für die
Kommunikation mit dem MicroFlex e190 entnehmen Sie bitte dem Abschnitt
Inbetriebnahme
auf Seite 85.
Elektrische Installation: Eingang / Ausgang 73
Modus
EtherCAT-Slavemodus
Ethernet POWERLINK CN-Modus: der ausgewählte Wert
ist die Knoten-ID
Reserviert
Reserviert
Reserviert
