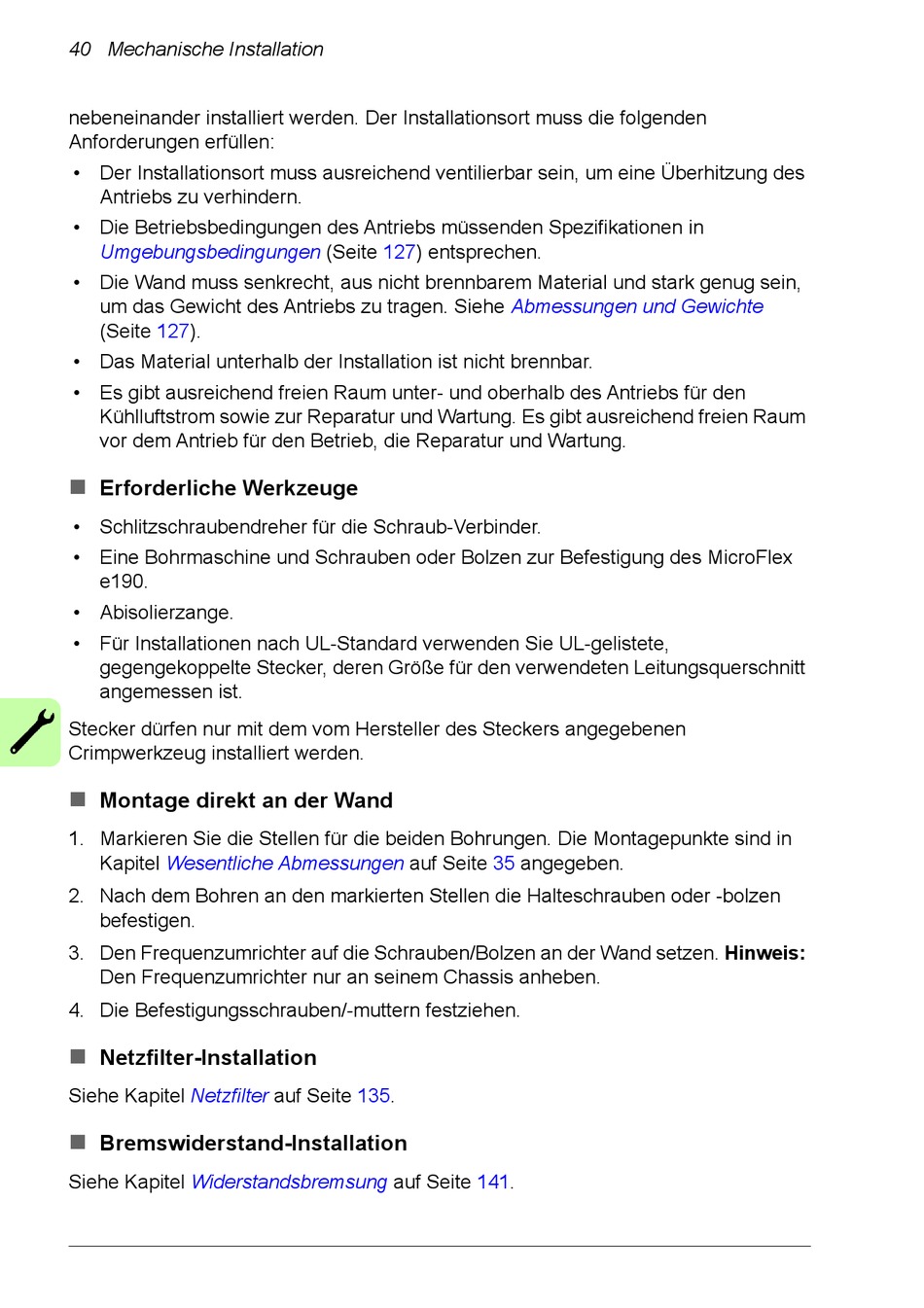

40 Mechanische Installation
nebeneinander installiert werden. Der Installationsort muss die folgenden
Anforderungen erfüllen:
• Der Installationsort muss ausreichend ventilierbar sein, um eine Überhitzung des
Antriebs zu verhindern.
• Die Betriebsbedingungen des Antriebs müssenden Spezifikationen in
Umgebungsbedingungen
• Die Wand muss senkrecht, aus nicht brennbarem Material und stark genug sein,
um das Gewicht des Antriebs zu tragen. Siehe
(Seite 127).
• Das Material unterhalb der Installation ist nicht brennbar.
• Es gibt ausreichend freien Raum unter- und oberhalb des Antriebs für den
Kühlluftstrom sowie zur Reparatur und Wartung. Es gibt ausreichend freien Raum
vor dem Antrieb für den Betrieb, die Reparatur und Wartung.
Erforderliche Werkzeuge
• Schlitzschraubendreher für die Schraub-Verbinder.
• Eine Bohrmaschine und Schrauben oder Bolzen zur Befestigung des MicroFlex
e190.
• Abisolierzange.
• Für Installationen nach UL-Standard verwenden Sie UL-gelistete,
gegengekoppelte Stecker, deren Größe für den verwendeten Leitungsquerschnitt
angemessen ist.
Stecker dürfen nur mit dem vom Hersteller des Steckers angegebenen
Crimpwerkzeug installiert werden.
Montage direkt an der Wand
1. Markieren Sie die Stellen für die beiden Bohrungen. Die Montagepunkte sind in
Kapitel
Wesentliche Abmessungen
2. Nach dem Bohren an den markierten Stellen die Halteschrauben oder -bolzen
befestigen.
3. Den Frequenzumrichter auf die Schrauben/Bolzen an der Wand setzen. Hinweis:
Den Frequenzumrichter nur an seinem Chassis anheben.
4. Die Befestigungsschrauben/-muttern festziehen.
Netzfilter-Installation
Siehe Kapitel
Netzfilter
Bremswiderstand-Installation
Siehe Kapitel
Widerstandsbremsung
(Seite 127) entsprechen.
auf Seite
auf Seite 135.
auf Seite 141.
Abmessungen und Gewichte
35
angegeben.
