52 Elektrische Installation: Wechsel- oder Gleichstromeingang, Motor und Bremse


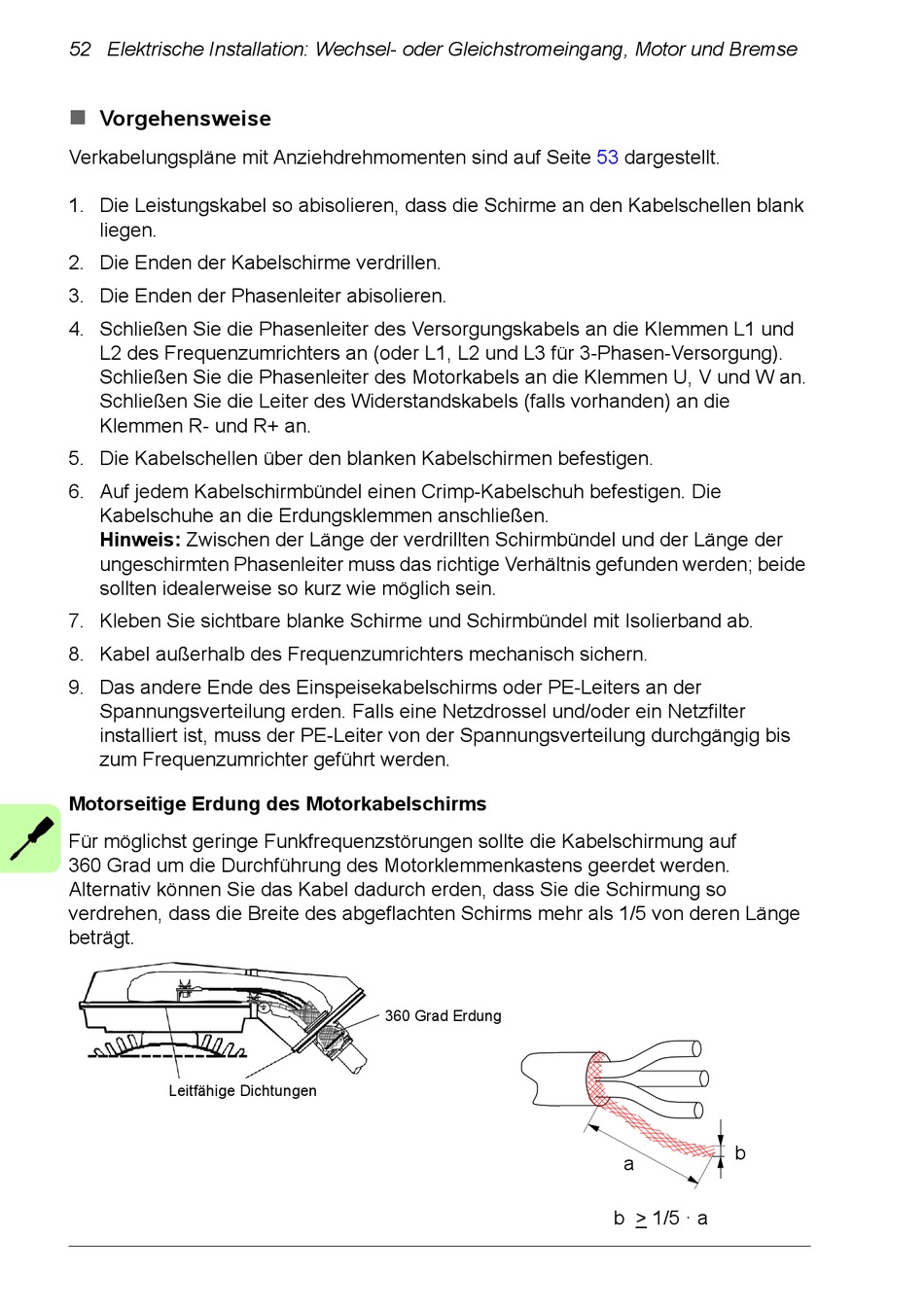

Vorgehensweise

Verkabelungspläne mit Anziehdrehmomenten sind auf Seite
1. Die Leistungskabel so abisolieren, dass die Schirme an den Kabelschellen blank
liegen.
2. Die Enden der Kabelschirme verdrillen.
3. Die Enden der Phasenleiter abisolieren.
4. Schließen Sie die Phasenleiter des Versorgungskabels an die Klemmen L1 und
L2 des Frequenzumrichters an (oder L1, L2 und L3 für 3-Phasen-Versorgung).
Schließen Sie die Phasenleiter des Motorkabels an die Klemmen U, V und W an.
Schließen Sie die Leiter des Widerstandskabels (falls vorhanden) an die
Klemmen R- und R+ an.
5. Die Kabelschellen über den blanken Kabelschirmen befestigen.
6. Auf jedem Kabelschirmbündel einen Crimp-Kabelschuh befestigen. Die
Kabelschuhe an die Erdungsklemmen anschließen.
Hinweis: Zwischen der Länge der verdrillten Schirmbündel und der Länge der
ungeschirmten Phasenleiter muss das richtige Verhältnis gefunden werden; beide
sollten idealerweise so kurz wie möglich sein.
7. Kleben Sie sichtbare blanke Schirme und Schirmbündel mit Isolierband ab.
8. Kabel außerhalb des Frequenzumrichters mechanisch sichern.
9. Das andere Ende des Einspeisekabelschirms oder PE-Leiters an der
Spannungsverteilung erden. Falls eine Netzdrossel und/oder ein Netzfilter
installiert ist, muss der PE-Leiter von der Spannungsverteilung durchgängig bis
zum Frequenzumrichter geführt werden.
Motorseitige Erdung des Motorkabelschirms
Für möglichst geringe Funkfrequenzstörungen sollte die Kabelschirmung auf
360 Grad um die Durchführung des Motorklemmenkastens geerdet werden.
Alternativ können Sie das Kabel dadurch erden, dass Sie die Schirmung so
verdrehen, dass die Breite des abgeflachten Schirms mehr als 1/5 von deren Länge
beträgt.
Leitfähige Dichtungen
360 Grad Erdung
53 dargestellt.
b
a
b > 1/5 · a
