Montage
Dieses Produkt eignet sich für die Montage auf eine elektrische Box oder für
Wandmontage. Für einen vollausgestatteten DXX-T305 wird eine tiefe Box mit
mindestens 10 x 10 cm empfohlen.

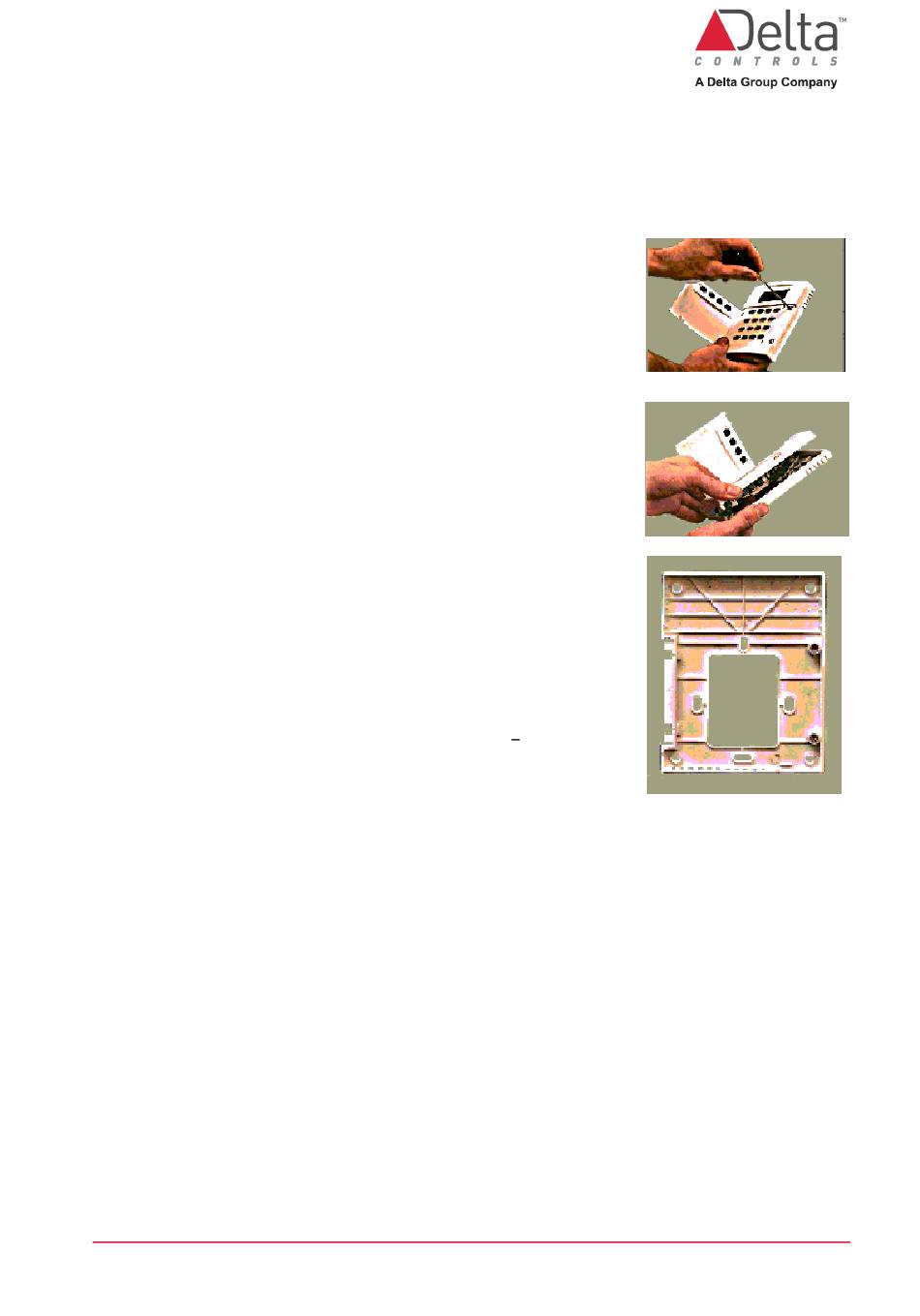

a. Um die Frontabdeckung zu lösen müssen die beiden
Schrauben der Rückwand so weit gelockert werden,
bis die Abdeckung entfernt werden kann (s. Grafik
rechts). Diese Schrauben sollten nicht entfernt
werden.
b. Anschließend kann die Abdeckung entfernt werden.
Öffnen Sie die Front vorsichtig, bis die Scharniere auf
der linken Seite sich von der Rückwand gelöst haben.
c. Die Rückwand kann nun auf eine entsprechende
elektrische Box, Schaltschrank oder auch direkt an
eine Wand montiert werden. Die Grafik rechts zeigt die
Montagelöcher sowie die Aussparungen für die
Anschlüsse. Die inneren Löcher sind für die Montage
auf eine elektrische Box genormt, die äußeren Löcher
können für die direkte Wandbefestigung genutzt
werden (bitte Kunststoffdübel verwenden große
Stahldübel können nach der Montage sichtbar sein).
d. Um die Front wieder an der Rückwand zu befestigen, hängen Sie erst die
Scharniere ein und drücken Sie anschließend die beiden Teile zusammen.
Schließlich die beiden Schrauben festziehen
(Achtung! Zu starkes Anziehen kann das Gehäuse beschädigen).
