5.1

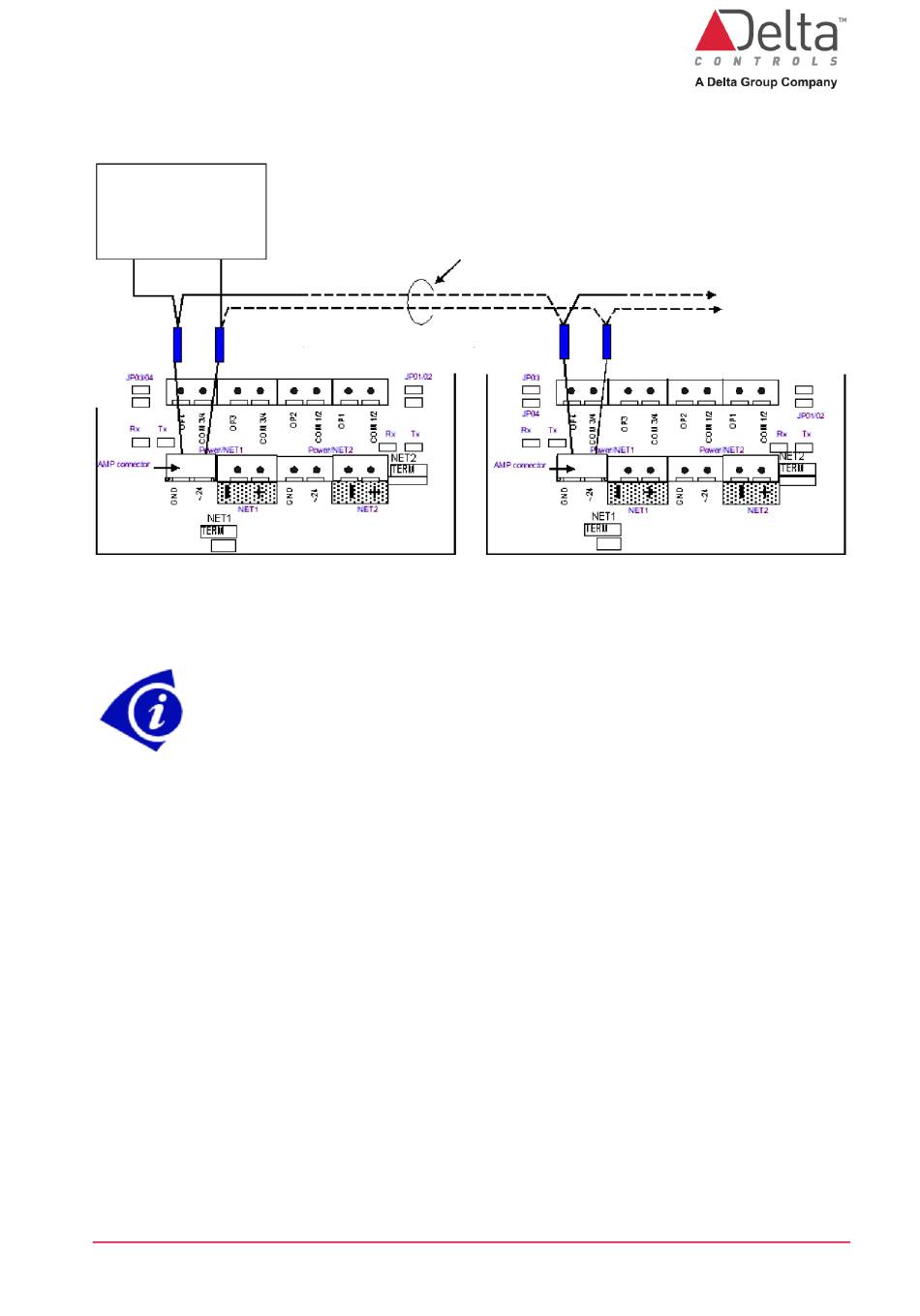

Anschluss Energieversorgung DXX-T305
24 VAC oder 24 VDC
Spannungsversorgung
GND
24 VAC
24 VDC (-)
24 VDC (+)
Bemerkung: Jeder Raumcontroller benötigt eine 24V AC, 5VA oder alternativ eine 10-35V
DC, 5VA Energieversorgung. Hierbei wurde die Leistung der Ausgänge nicht berücksichtigt!
Sollten an den Ausgängen Geräte angeschlossen sein, die von der internen 24V AC
Controllerspannung versorgt werden, muss die entsprechend zusätzliche Leistung bei der
Berechnung der Transformatorleistung beachtet werden.
Beim Anschließen der Spannungsversorgung werden alle LCD Segmente für einige
Sekunden aktiviert. Sollte die Datenbank des Controllers leer sein, wird die LCD Anzeige
anschließend erlöschen.
DE-DXX-T305 Installationsanleitung.docx
Hinweis:
Bei 24 VDC muss auf
die Polarität geachtet
werden.
Hinweis:
Bei Anschluss mehrerer Controller über
eine Spannungsversorgung muss ebenfalls
auf die richtige Polarität zwischen den
Controllern geachtet werden.
Seite 14 von 32
