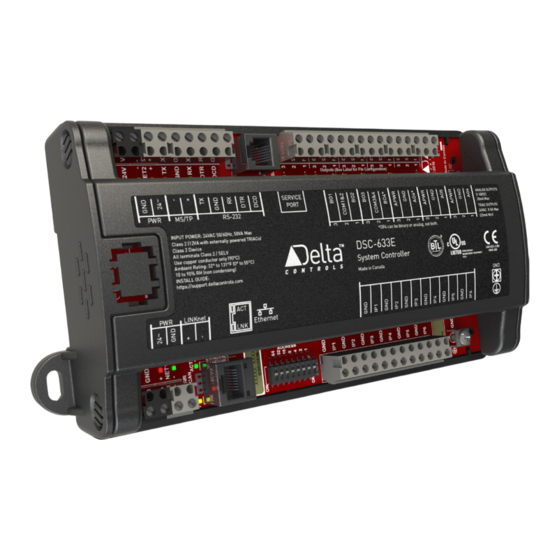

Delta Controls DSC-633E Installationsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Delta Controls DSC-633E
Inhaltszusammenfassung für Delta Controls DSC-633E
- Seite 1 DSC-633E / DAC-633E / DAC-633 Installationsanleitung...
- Seite 2 Dokumenthistorie Version Datum Bearbeiter Änderung 30.10.2015 Arsal Khan Abbasi Ersterstellung DE-DxC-633 Installationsanleitung.docx Seite 2 © Delta Controls Germany 2022...
-
Seite 3: Inhaltsverzeichnis
Konfiguration der Eingänge ................. 13 Konfiguration der binären TRIAC-Ausgänge ............13 Konfiguration der analogen Ausgänge ..............14 Bemerkung zu den zwei OP4 Ausgängen ............14 LED-Anzeigen ......................16 10 Spezifikationen ....................... 17 DE-DxC-633 Installationsanleitung.docx Seite 3 © Delta Controls Germany 2022... -
Seite 4: Allgemeine Informationen
V3.40. Wenn ein Produkt aktualisiert wird, z.B. von V3.33 auf V3.40, müssen alle anderen Produkte ebenfalls entsprechend aktualisiert werden. Achtung: Der DSC-633E ist nur mit V3.33 Firmware oder höher, der DAC-633E nur mit V3.33 R3 Build 122597 oder höher, kompatibel. DE-DxC-633 Installationsanleitung.docx Seite 4 ©... -
Seite 5: Sicherheitshinweise
(Klasse II) gemäß EN61558 verwenden, der für Dauerbetrieb geeignet ist. Warnung: Um das Risiko von einem elektrischen Schlag und Brand zu minimieren, dürfen Ausgänge verschiedenen Klasse Stromkreisen nicht untereinander verbunden werden. DE-DxC-633 Installationsanleitung.docx Seite 5 © Delta Controls Germany 2022... -
Seite 6: Montage
±0.5 Leiterplatten 3 15/16 Breite Leiterplatten 7 1 / 4 Länge 4 1 /4 1 15/16 7 9/16 8 1/16 8 9/16 2 5/8 1 5/16 Gewicht Leiterplatten 0,793 mit Gehäuse DE-DxC-633 Installationsanleitung.docx Seite 6 © Delta Controls Germany 2022... -
Seite 7: Anschlussbild
Binär-Ausgänge (TRIAC) 1 - 3 Analog-Ausgänge 4 - 6 Ethernet Anschluss DIP-Schalter 24 VAC Device-Adresse Eingangsspannung Universal-Eingänge 1 - 6 Erdungsklemme SYS/SUBnet-Jumper NET1-Anschluss MS/TP System-LAN DNA-Jumper oder LINKnet Power LED Scan LED DE-DxC-633 Installationsanleitung.docx Seite 7 © Delta Controls Germany 2022... -
Seite 8: Adressierung
Adresse über die Software zugewiesen werden. Die BACnet Controller Adresse darf nicht mit der notwendigen Adressierung über die DIP-Schalter verwechselt werden, die jedem Controller (auch bei Softwareadressierung) zugeordnet werden muss. DE-DxC-633 Installationsanleitung.docx Seite 8 © Delta Controls Germany 2022... -
Seite 9: Controller Adressierung Über Dip-Schalter
2,DSx,xxx, wobei DS die DIP Schalterstellung und x,xxx von der Ethernet MAC Adresse abgeleitet wird. Beispiel: Einem DAC-E Controller wird die DIP Adresse 1 gegeben, die Ethernet MAC Adresse lautet 00-40-AE-01-16-E9 -> die berechnete BACnet Adresse beim Start ist dann 2011401. DE-DxC-633 Installationsanleitung.docx Seite 9 © Delta Controls Germany 2022... -
Seite 10: Verkabelung
▪ Eingangsseitige Klasse II Energieversorgungen sind verbunden. Bitte nur geeignete Versorgungsquellen benutzen. ▪ Alle Klemmen sind nur für Klasse II vorgesehen. ▪ Nur Kupferleitungen verwenden! ▪ Die Feldverdrahtung zum Klemmenblock muss mit mindestens 0,7Nm Drehmoment befestigt werden. DE-DxC-633 Installationsanleitung.docx Seite 10 © Delta Controls Germany 2022... -
Seite 11: Energieversorgung
Wenn keine Erdungsklemme Erdungsklemme vorhanden ist, dann eine der GND-Klemmen zur Erdung verwenden Achtung: Vergewissern Sie sich, dass der Controller über die vorhandene GND-Klemme geerdet ist. Ohne diese Erdung können Kommunikations- probleme auftreten. DE-DxC-633 Installationsanleitung.docx Seite 11 © Delta Controls Germany 2022... -
Seite 12: Netzwerkkommunikation
Controller beinhalten, benötigen einen Repeater (z.B. RPT-768). LINKnet Netzwerke mit max. 2 Controllern und einer Gesamtleitungslänge von weniger als 30m brauchen keinen Abschlusswiderstand. Fortlaufende Abschirmung bei Knoten mit Fortlaufende Abschirmung bei Knoten mit integriertem Schirmanschluss (SHD) V3-Geräten DE-DxC-633 Installationsanleitung.docx Seite 12 © Delta Controls Germany 2022... -
Seite 13: Verkabelung Der Ein- Und Ausgänge
Schalten von nicht 24V AC geeignet sind. Sie können zum Schalten von Gleichspannung verwendet werden. Außerdem erzeugen sie einen kleinen Ableitstrom (Leckstrom) und sind somit nicht für Anwendungen mit potenzialfreien Kontakten geeignet. DE-DxC-633 Installationsanleitung.docx Seite 13 © Delta Controls Germany 2022... -
Seite 14: Konfiguration Der Analogen Ausgänge
Beide OP4 Ausgänge verhalten sich, abhängig von den über die Software eingestellten Ausgangsobjekttypen, unterschiedlich. Es kann nur ein BO4 oder ein AO4 gleichzeitig eingestellt werden, da beide OP4 Ausgänge diesem zugewiesen werden. DE-DxC-633 Installationsanleitung.docx Seite 14 © Delta Controls Germany 2022... - Seite 15 Ventil für die Erhitzung geöffnet wird. Dieser Controller kann die Pumpe steuern, indem die TRIAC Ausgänge und der analoge Ausgang (für das Regeln des Heizventils) gleichzeitig angeschlossen werden. DE-DxC-633 Installationsanleitung.docx Seite 15 © Delta Controls Germany 2022...
-
Seite 16: Led-Anzeigen
Ausgang Status Hier wird eine dreifarbige verwendet. automatischer Steuerung leuchtet die LED grün oder Status eines entsprechenden binären Ausgangs darzustellen. Für analoge Ausgänge ist die Helligkeit der LED proportional zum Ausgangssignal. DE-DxC-633 Installationsanleitung.docx Seite 16 © Delta Controls Germany 2022... -
Seite 17: Spezifikationen
50 VA max. bei voll belasteten TRIAC-Ausgängen Umgebungsbedingungen 0 - 55 °C 10 - 90 %rF (nicht kondensierend) Kommunikationsanschlüsse NET1 BACnet MS/TP (RS-485) - DSC-633E, DAC-633 Baudrate: 9600, 19200, 38400, 76800 bps (Standard) max. 99 Controller NET2 LINKnet (RS-485) - DAC-633E, DAC-633... - Seite 18 16 Bit Prozessor 1 MB Flash Speicher 127 KB SRAM Speicher DxC-633E 16 Bit Prozessor 2 MB Flash Speicher 319KB SRAM Kondensator für Echtzeituhr und Backup (72h) Zertifikate / Normen BTL gelistet DE-DxC-633 Installationsanleitung.docx Seite 18 © Delta Controls Germany 2022...
