Red5-FIELD-1180
Installationsanleitung
Grundlage: Red5-FIELD-1180 Installation Guide (Stand: November 2023)

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Delta Controls Red5-FIELD-1180

  • Seite 1 Red5-FIELD-1180 Installationsanleitung Grundlage: Red5-FIELD-1180 Installation Guide (Stand: November 2023)
  • Seite 2 Dokumenthistorie Version Datum Bearbeiter Änderung 30.11.2023 C. Schmidt Ersterstellung DE-Red5-FIELD-1180 Installationsanleitung.docx Seite 2 © Delta Controls Germany 2023...
  • Seite 3: Inhaltsverzeichnis

    10.1 Allgemeiner Leitfaden für die Spannungsversorgung von Delta-Geräten ..17 10.2 Allgemeine Delta-Netzwerk-Verdrahtungsrichtlinien für MS/TP und LINKnet . 18 11 Eingangs- und Ausgangskonfiguration ..............20 11.1 Eingangskonfiguration ..................20 11.2 Analog Output Configuration ................21 12 Status-Anzeigen ..................... 22 DE-Red5-FIELD-1180 Installationsanleitung.docx Seite 3 © Delta Controls Germany 2023...
  • Seite 4: Spezifikationen

    Near Field Communication Passiv 2 Wege, kurzer Bereich Bluetooth Kein (später evtl. nachrüstbar über USB) Umgebungsbedingungen - 55 °C 10 - 90 %rF (nicht kondensierend) Listungen cULus916 listed, UKCA listed, BTL listed DE-Red5-FIELD-1180 Installationsanleitung.docx Seite 4 © Delta Controls Germany 2023...
  • Seite 5 Zertifikate / Normen DE-Red5-FIELD-1180 Installationsanleitung.docx Seite 5 © Delta Controls Germany 2023...
  • Seite 6: Allgemeine Informationen

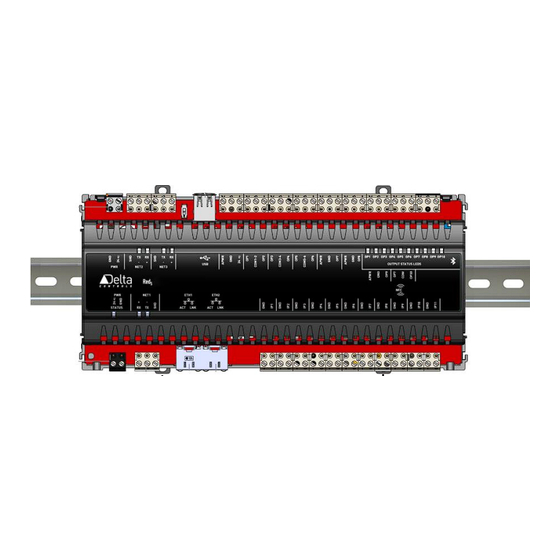

    Allgemeine Informationen Produktbeschreibung Der Red5-FIELD-1180 ist ein nativer BACnet Advanced Application Controller, der über ein RS-485-LAN unter Verwendung des BACnet MS/TP-Protokolls kommuniziert. Mit 11 Universaleingängen und 8 Universalausgängen eignet sich der Red5-FIELD-1180 für die Steuerung verschiedener Geräte und anderer Einrichtungen mit mittleren E/A- Anforderungen.
  • Seite 7 1DOOR) werden nicht *einschließlich unterstützt Unterstützung für bis zu 12 ACCESS- Module (Red5- MODULE-1DOOR) (Optional, separat zu Red5-BACKUP bestellen, wird benötigt wenn (Pufferkondensator) Controller ein BACnet Secure Connect Node ist! Siehe KbA2599) USB2 DE-Red5-FIELD-1180 Installationsanleitung.docx Seite 7 © Delta Controls Germany 2023...
  • Seite 8: Wichtige Unterschiede Zwischen V4 Red5 Field Und V3 Dac

    V4-Geräte verwendet werden sollte. Red5 Red5 Firmware Kompatibilität enteliWEB Kompatibilität Red5-FIELD-11xx 4.14.2 oder höher 4.25 oder höher Red5-FIELD-6xx 4.14.2 oder höher 4.25 oder höher enteliWEB Software und Controller-Firmware können unabhängig voneinander aktualisiert werden. DE-Red5-FIELD-1180 Installationsanleitung.docx Seite 8 © Delta Controls Germany 2023...
  • Seite 9: Software/Firmware-Kompatibilität

    (Transformator der Klasse II) gemäß EN61558. Der Transformator muss für eine Einschaltdauer von 100 % ausgelegt sein. VORSICHT - Um die Gefahr eines Brandes oder elektrischen Schlages zu verringern, dürfen die Ausgänge verschiedener Klasse-2-Stromkreise nicht miteinander verbunden werden. DE-Red5-FIELD-1180 Installationsanleitung.docx Seite 9 © Delta Controls Germany 2023...
  • Seite 10: Bewährte Praktiken Für Installationen In Heißen Umgebungen

    Der Controller muss an einer geeigneten Stelle in der geschlossenen Anlage oder in einem anderen Gehäuse montiert werden, das den gesetzlichen Anforderungen entspricht. Schienenclip in unverriegelter Position Schienenclip in verriegelter Position DE-Red5-FIELD-1180 Installationsanleitung.docx Seite 10 © Delta Controls Germany 2023...
  • Seite 11: Zeichnung Und Abmessungen

    Zeichnung und Abmessungen Abmessung mm (+-0,5) PCB-Breite PCB-Länge Gewicht PCB + Gehäuse Kartoniert (Versand-) Gewicht DE-Red5-FIELD-1180 Installationsanleitung.docx Seite 11 © Delta Controls Germany 2023...
  • Seite 12: Anschlussbild

    Anschlussbild DE-Red5-FIELD-1180 Installationsanleitung.docx Seite 12 © Delta Controls Germany 2023...
  • Seite 13: Netzwerkkommunikation

    Hinweis: Wenn Sie NFC als Verbindungsmethode auswählen, halten Sie Ihr Telefon Nähe NFC-Antenne warten Sie, Bestätigungsmeldung angezeigt wird. Die NFC-Antenne befindet sich auf der linken Seite des Geräts, neben dem NFC-Logo (siehe Abbildung): DE-Red5-FIELD-1180 Installationsanleitung.docx Seite 13 © Delta Controls Germany 2023...
  • Seite 14: Konfiguration Des Red5

    Weitere Informationen finden Sie in der Online-Hilfe unter den folgenden Verfahren: • Um Ihre Sites zu verwalten, siehe Site erstellen. • Informationen zur Verwaltung Ihrer Netzwerkverbindungen finden Sie unter Verwalten von Standortnetzwerkverbindungen. DE-Red5-FIELD-1180 Installationsanleitung.docx Seite 14 © Delta Controls Germany 2023...
  • Seite 15: Bereitstellung Eines V4 Ms/Tp-Subnetzes Mit Dna

    Embedded Web einrichten. Danach können die DNA-Einstellungen auf das/die untergeordnete(n) Gerät(e) übertragen werden. So konfigurieren Sie Ihren Red5 mit Proviso: 1. Installieren Sie Ihren Red5-FIELD. Weitere Informationen finden Sie unter Verdrahtungs- Installationsrichtlinien George oder Partnerlaufwerk. DE-Red5-FIELD-1180 Installationsanleitung.docx Seite 15 © Delta Controls Germany 2023...
  • Seite 16 Einstellungen, sobald es online ist. • Wenn das übergeordnete Gerät noch nicht eingerichtet ist, müssen Sie es einrichten und eine Neukonfiguration vom übergeordneten Gerät in enteliWEB durchführen, um die Einstellungen zu übertragen. DE-Red5-FIELD-1180 Installationsanleitung.docx Seite 16 © Delta Controls Germany 2023...
  • Seite 17: Allgemeine Verdrahtung

    Verwenden Sie nur Kupferleiter. 10.1 Allgemeiner Leitfaden für die Spannungsversorgung von Delta- Geräten Die Geräte von Delta Controls werden mit 24 VAC, Klasse 2, versorgt. Es muss die vorgeschriebene Verkabelung verwendet werden. (1 mm² - 1,5 mm² / 18 16 AWG, 2- Leiter-Kabel) Ein einziger Transformator kann zur Versorgung mehrerer Controller und/oder zusätzlicher Feldgeräte (Stellantriebe usw.) verwendet werden, sofern die folgenden...
  • Seite 18: Allgemeine Delta-Netzwerk-Verdrahtungsrichtlinien Für Ms/Tp Und Linknet

    Partnerlaufwerk. 10.2.1 MS/TP (RS-485)-Verkabelung Ausführliche Informationen zur MS/TP- und LINK-Verkabelung finden Sie in den Verdrahtungs- und Installationsrichtlinien von Delta Controls. • Um eine zuverlässige Kommunikation zu gewährleisten, muss die richtige Verkabelung verwendet werden. (0,25 mm 0,34 mm bzw. 22-24 AWG verdrilltes Kabel, 100-120 Ohm Impedanz, 17 pF/ft oder geringere Kapazität, mit...
  • Seite 19 10.2.2 MS/TP Busabschluss Der Red5-FIELD Controller verfügt über eine integrierte Terminierung, die mit einem Jumper aktiviert wird. DE-Red5-FIELD-1180 Installationsanleitung.docx Seite 19 © Delta Controls Germany 2023...
  • Seite 20: Eingangs- Und Ausgangskonfiguration

    Eingangs- und Ausgangskonfiguration Um Eingangs- und Ausgangsgeräte an diesen Controller anzuschließen, folgen Sie den Empfehlungen in den Delta Controls Verdrahtungs- und Installationsrichtlinien auf George oder dem Partnerlaufwerk. 11.1 Eingangskonfiguration Der Eingang muss so konfiguriert sein, dass er das vom Eingabegerät ausgegebene Signal akzeptiert.
  • Seite 21: 11.2 Analog Output Configuration

    Steuersignal 24 V AC für die Stromversorgung von Zusatzgeräten (z. B. Aktuatoren) für Analogausgänge. Die 24- VAC-Stromversorgungsklemme ist entweder mit 24VAC oder APWR (für Aktuatorstrom) gekennzeichnet. Anmerkung: Die Analogausgänge liefern 0-10 VDC, maximal 20 mA DE-Red5-FIELD-1180 Installationsanleitung.docx Seite 21 © Delta Controls Germany 2023...
  • Seite 22: Status-Anzeigen

    Ausgangsstatusanzeige Bei einem Binärausgang leuchtet die grüne LED (OP#) entsprechend dem Status des Ausgangs Ein oder Aus. Bei einem analogen Ausgang variiert die Intensität der entsprechenden LED in Abhängigkeit vom Ausgangssignal. DE-Red5-FIELD-1180 Installationsanleitung.docx Seite 22 © Delta Controls Germany 2023...
