6.3
NET2 als BACnet MS/TP Subnet Verbindung

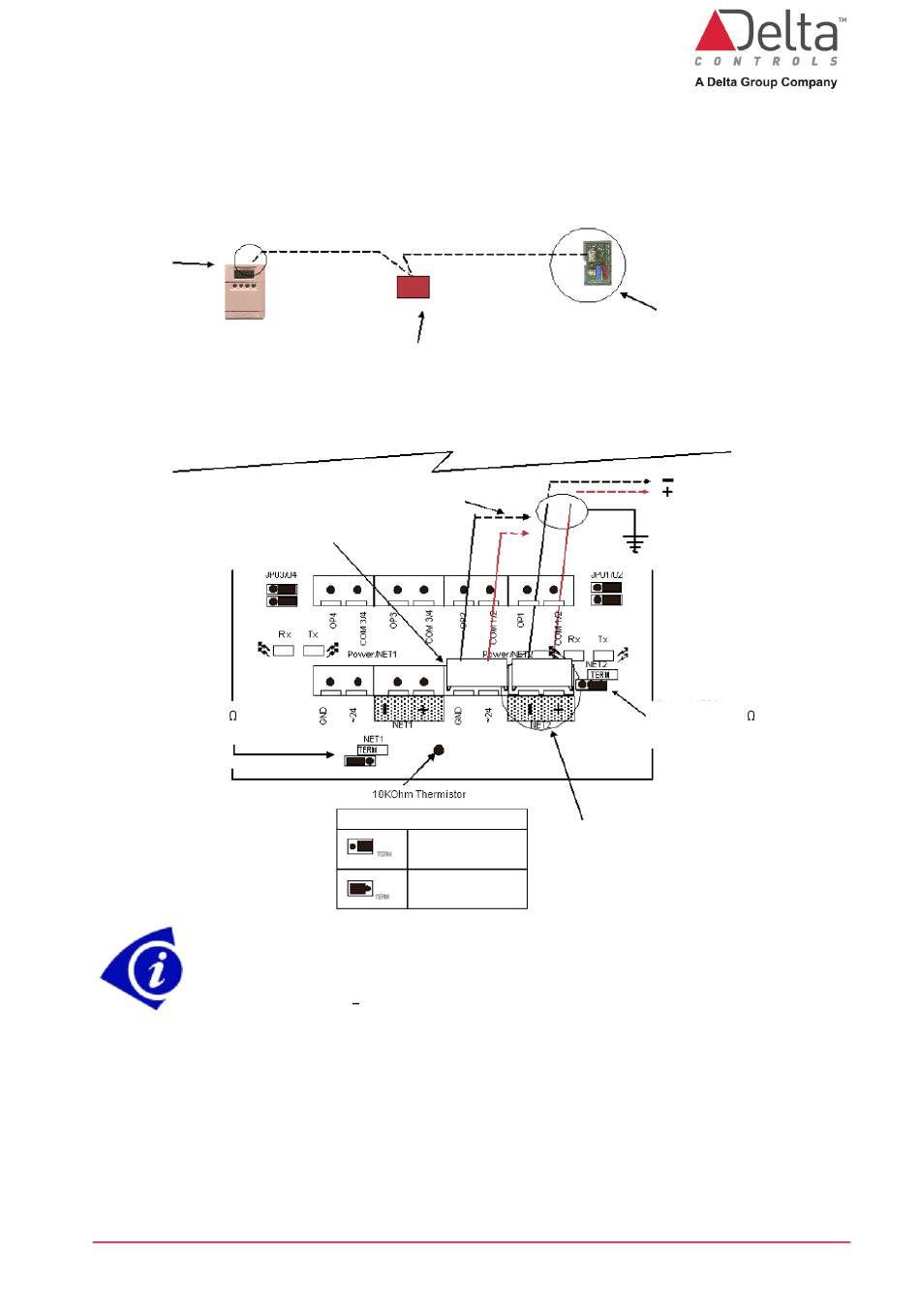

Die folgende Abbildung zeigt die RS485 Verbindung für einen Controller der in einem
Subnet von LINKnet Geräten als Master Panel konfiguriert werden soll (nur bei DAC-T305
und DSC-T305-Modellen möglich).
Abschlusswiderstand
am ersten Knoten im
Segment, falls nicht
am letzten Segment
schon aktiviert
DSC-T305
NET1 120
Abschlusswiderstand
Bitte beachten: Sowohl die positiven (+) Klemmen als auch die negativen (-) Klemmen aller
Controller im Netzwerk sind jeweils miteinander verbunden.
Hinweis: Die Erdung durch das Twisted Shielded Pair Kabel sollte nur an einem Ende des
Netzwerkes erfolgen vorzugsweise am Master Panel!
DE-DXX-T305 Installationsanleitung.docx
Max.99
MS/TP-Geräte
AMP-Stecker
TRM Jumper Einstellungen
Abschlusswider-
stand aktiv
Abschlusswider-
stand inaktiv
Abschlusswiderstand
am letzten Knoten im
Segment, falls nicht
am ersten Segment
schon aktiviert
NET2 SUBnet 120
Abschlusswiderstand
NET2
SUBnet Anschluss
