NET2 als LINKnet Verbindung

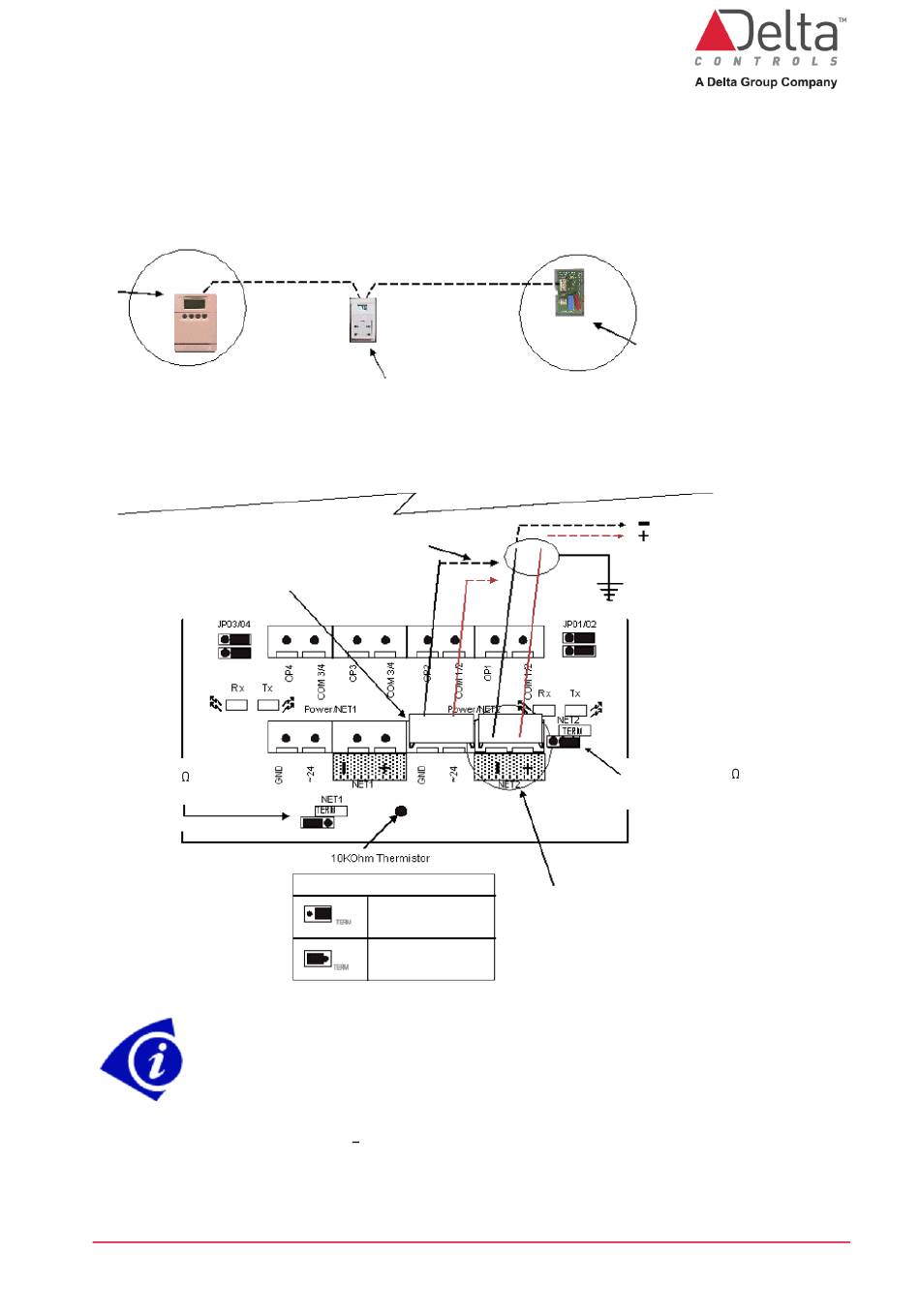

Die folgende Abbildung zeigt die RS485 Verbindung für einen Controller der in einem
Subnet von LINKnet Geräten als Master Panel konfiguriert werden soll (nur bei DAC-T305
und DSC-T305-Modellen möglich).
Abschlusswiderstand am ersten
Knoten im Segment, falls nicht am
letzten Segment schon aktiviert
DSC/DAC-T305
AMP-Stecker
NET1 120
Abschlusswiderstand
Bemerkung: Subnet Geräte können entweder DFMs (Delta Feldmodule, max. 2), DNS-14
(BACstat I) oder DNS-24 (BACstat II) sein -> max. 4 Geräte!
Bitte beachten: Sowohl die positiven (+) Klemmen als auch die negativen (-) Klemmen aller
Controller im Netzwerk sind jeweils miteinander verbunden.
Hinweis: Die Erdung durch das Twisted Shielded Pair Kabel sollte nur an einem Ende des
Netzwerkes erfolgen vorzugsweise am Master Panel!
DE-DXX-T305 Installationsanleitung.docx
Max. 4 LINKnet
Geräte
TRM Jumper Einstellungen
Abschlusswider-
stand aktiv
Abschlusswider-
stand inaktiv
Abschlusswiderstand
am letzten Knoten im
Segment, falls nicht
am ersten Segment
schon aktiviert
Der Schirm sollte an einem
Ende des Segments geerdet
werden (vorzugsweise am
Master Controller).
NET2 LINKnet 120
Abschlusswiderstand
LINKnet Anschluss
