- Seite 1 Red5-MODULE-4F4xP Installationsanleitung Grundlage: Red5-MODULE-4F4xP Installation Guide (Stand: August 2023)
- Seite 2 Dokumenthistorie Version Datum Bearbeiter Änderung 03.08.2023 C. Schmidt Ersterstellung / Umstellung von O3 auf Red5 DE-Red5_MODULE-4F4xP Installationsanleitung.docx Seite 2 © Delta Controls Germany 2023...
-
Seite 3: Inhaltsverzeichnis
Abmessungen ......................8 Anschlussbild ......................8 Adressierung ......................10 Ein- Ausgangskonfiguration ................... 10 Objektinstanznummern ..................10 Stromziehender Ausgang 1-10V ................12 LED-Anzeigen ......................12 Spezifikationen ....................... 12 Open Source Lizenzierung ..................13 DE-Red5_MODULE-4F4xP Installationsanleitung.docx Seite 3 © Delta Controls Germany 2023... -
Seite 4: Allgemeine Informationen

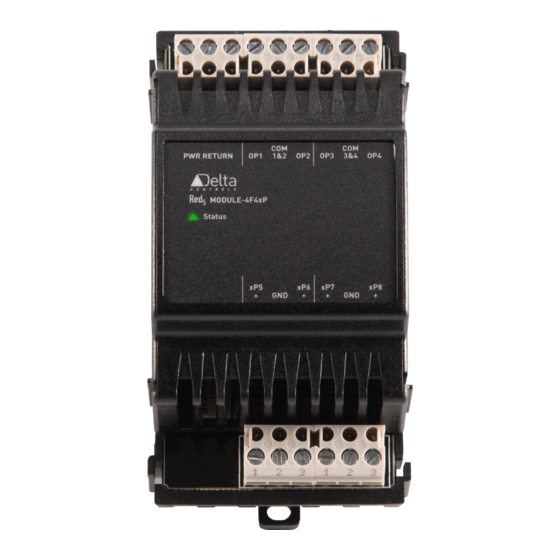

Allgemeine Informationen Produktbeschreibung Das Red5-MODULE-4F4xP E/A-Modul stellt 4 universelle Datenpunkte und 4 FET- Binärausgänge zur Verfügung. Als ein Teil des Red5-Systems kann das E/A- Modul softwareseitig konfiguriert werden, um die genaue Kombination an Ein- und/oder Ausgängen für eine Anwendung zu erhalten. -
Seite 5: Software/ Firmware Kompatibilität
Software/ Firmware Kompatibilität Das Red5-MODULE-4F4xP Modul ist kompatibel mit der Red5 Firmware Version 4.9 und höher und benötigt zur Programmierung die enteliWEB Software Version 4.14 oder höher. *Abhängig von der verwendeten Firmware-Version kann das 4F4xP-Modul im IOM-Objekt als "O3-DIN-4F4xP" angezeigt werden. -
Seite 6: Montage
50,8 mm und nach oben mindestens 12,7 mm haben. Montieren oder entfernen Sie keine Red5-Module unter Spannung. Installieren Sie die Module nur auf der gegenüberliegenden Seite (rechts) der LED-Statusanzeigen des Red5-Controllers. DE-Red5_MODULE-4F4xP Installationsanleitung.docx Seite 6 © Delta Controls Germany 2023... -
Seite 7: So Montieren Sie Das Modul Auf Der Din Schiene
2. Entriegeln Sie die DIN Schienen Klipse indem Sie die Klipse unter Zuhilfenahme eines Schraubenziehers nach außen ziehen, bis Sie ein hörbares Klicken vernehmen. 3. Ziehen Sie das Modul sanft, aber bestimmt, an den Nuten in ihre Richtung. DE-Red5_MODULE-4F4xP Installationsanleitung.docx Seite 7 © Delta Controls Germany 2023... -
Seite 8: Abmessungen
Abmessungen Maße Gewicht Red5-MODULE- 4F4xP Anschlussbild DE-Red5_MODULE-4F4xP Installationsanleitung.docx Seite 8 © Delta Controls Germany 2023... - Seite 9 Das Red5-MODULE-4F4xP kann bis zu 4 Verbraucher mit geschalteter Spannung versorgen. Als Spannungsquelle für die Verbraucher kann entweder 24 VAC oder 24 VDC verwendet werden. Über die PWR-Return Klemmen des Moduls kann eine einzige Stromversorgung in das Modul eingespeist und von den verschiedenen Ausgabegeräten gemeinsam genutzt werden.
-
Seite 10: Adressierung
Adressierung Sie müssen das Red5-MODULE-4F4xP-Modul nicht adressieren. Wenn das Red5-System eingeschaltet wird, weist der Controller dem Modul automatisch eine interne Geräteadresse zu, die sich nach seiner Position auf der DIN-Schiene im Verhältnis zum Controller oder zum Power Injektor richtet. Weitere Informationen zu... - Seite 11 = 2 für das 2. Modul m = 3 für das 3. Modul m = 4 für das 1. Modul auf der Hutschiene auf der Hutschiene auf der Hutschiene auf der Hutschiene DE-Red5_MODULE-4F4xP Installationsanleitung.docx Seite 11 © Delta Controls Germany 2023...
-
Seite 12: Stromziehender Ausgang 1-10V
Bis zu 4 Universalausgänge (12-Bit) für die folgenden Ausgangstypen: - 0-10 VDC @ 20 mA max je (sourcing) - 1-10 VDC @ 10 mA max (sinking) Zertifikate / Normen Listungen C-UL Listed UL 916 Listed DE-Red5_MODULE-4F4xP Installationsanleitung.docx Seite 12 © Delta Controls Germany 2023... -
Seite 13: Open Source Lizenzierung
2.0.html 2.1.html Sie können den vollständigen Quellcode von Delta Controls Inc. für einen Zeitraum von drei Jahren nach der letzten Lieferung dieses Produkts, frühestens ab dem 30.06.2027, erhalten, indem Sie eine Zahlungsanweisung oder einen Scheck über $5 an folgende Adresse senden: Delta Controls Inc.
