- Seite 1 DAC-304 Installationsanleitung...
- Seite 2 Dokumenthistorie Version Datum Bearbeiter Änderung 30.10.2015 Arsal Khan Abbasi Ersterstellung DE-DAC-304 Installationsanleitung.docx Seite 2 © Delta Controls Germany 2022...
-
Seite 3: Inhaltsverzeichnis
Netzwerkkommunikation ..................10 MS/TP (RS485) Verkabelung ................10 Verkabelung der Ein- und Ausgänge ..............11 Konfiguration der Eingänge ................. 11 Konfiguration der Ausgänge ................11 LED-Anzeigen ......................12 Spezifikationen ....................... 13 DE-DAC-304 Installationsanleitung.docx Seite 3 © Delta Controls Germany 2022... -
Seite 4: Allgemeine Informationen

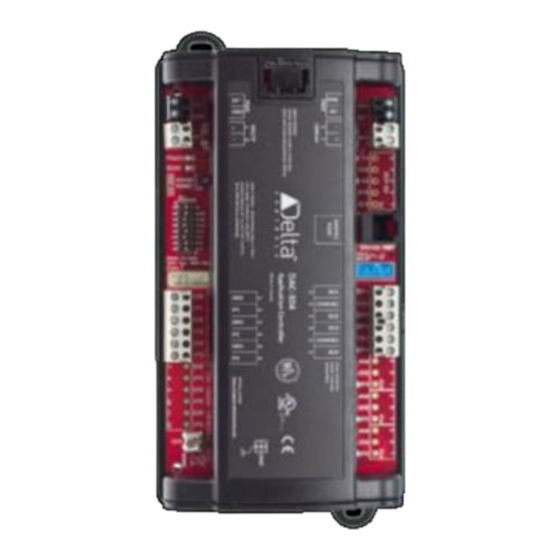

Allgemeine Informationen Produktbeschreibung Der DAC-304 ist ein nativer BACnet Advanced Application Controller (B-AAC), der über RS-485 mittels des BACnet MS/TP Protokolls kommuniziert. Dieser Controller wurde entwickelt, um ein breites Spektrum von Applikationen, die eine geringe Anzahl von Ein- und Ausgängen benötigen, abdecken zu können. -
Seite 5: Sicherheitshinweise
(Klasse II) gemäß EN61558 verwenden, der für Dauerbetrieb geeignet ist. Warnung: Um das Risiko von einem elektrischen Schlag und Brand zu minimieren, dürfen Ausgänge verschiedenen Klasse Stromkreisen nicht untereinander verbunden werden. DE-DAC-304 Installationsanleitung.docx Seite 5 © Delta Controls Germany 2022... -
Seite 6: Montage
Montage Der DAC-304 ist in einem Kunststoffgehäuse verbaut, welches leicht mit zwei Schrauben (nicht im Lieferumfang enthalten) montiert oder auf eine 35mm DIN-Schiene aufgesteckt werden kann. Das Gerät sollte in geeigneter Umgebung innerhalb eines Schaltschranks oder einem anderen Gehäuse, welches den Anforderungen entspricht, verbaut werden. -
Seite 7: Anschlussbild
Anschlussbild NET2-Anschluss Service LINKnet Anschluss 24 VAC Binär-Ausgänge Ausgangsspannung (TRIAC) 1 24 VAC DNA-Jumper Eingangsspannung Erdungsklemme Universal-Eingänge 1 - 3 NET1-Anschluss DIP-Schalter MS/TP Device-Adresse Power LED Scan LED DE-DAC-304 Installationsanleitung.docx Seite 7 © Delta Controls Germany 2022... -
Seite 8: Adressierung
▪ Eingangsseitige Klasse II Energieversorgungen sind verbunden. Bitte nur geeignete Versorgungsquellen benutzen. ▪ Alle Klemmen sind nur für Klasse II vorgesehen. ▪ Nur Kupferleitungen verwenden! ▪ Die Feldverdrahtung zum Klemmenblock muss mit mindestens 0,7Nm Drehmoment befestigt werden. DE-DAC-304 Installationsanleitung.docx Seite 8 © Delta Controls Germany 2022... -
Seite 9: Energieversorgung
Wenn keine Erdungsklemme Erdungsklemme vorhanden ist, dann eine der GND-Klemmen zur Erdung verwenden Achtung: Vergewissern Sie sich, dass der Controller über die vorhandene GND-Klemme geerdet ist. Ohne diese Erdung können Kommunikations- probleme auftreten. DE-DAC-304 Installationsanleitung.docx Seite 9 © Delta Controls Germany 2022... -
Seite 10: Netzwerkkommunikation
Controller beinhalten, benötigen einen Repeater (z.B. RPT-768). LINKnet Netzwerke mit max. 2 Controllern und einer Gesamtleitungslänge von weniger als 30m brauchen keinen Abschlusswiderstand. Fortlaufende Abschirmung bei Knoten Fortlaufende Abschirmung bei Knoten mit mit integriertem Schirmanschluss (SHD) V3-Geräten DE-DAC-304 Installationsanleitung.docx Seite 10 © Delta Controls Germany 2022... -
Seite 11: Verkabelung Der Ein- Und Ausgänge
Verkabelung der Ein- und Ausgänge Für die Ein- und Ausgänge auf dem DAC-304-Controller gelten die gleichen allgemeinen Verdrahtungsanschlusspläne für andere Delta Controls Produkte. In separaten Dokumentationen sind weitere Informationen zu finden. Konfiguration der Eingänge Der Eingang muss eingestellt werden, um das richtige Signal des Eingangsgerätes zu erkennen. -
Seite 12: Led-Anzeigen
Je schneller die LEDs blinken, desto besser ist die Kommunikation. Outputs (OP1 OP4) Ausgang Status Hier wird eine dreifarbige verwendet. automatischer Steuerung leuchtet die LED grün oder Status eines entsprechenden binären Ausgangs darzustellen. DE-DAC-304 Installationsanleitung.docx Seite 12 © Delta Controls Germany 2022... -
Seite 13: Spezifikationen
LINKnet (RS-485) Baudrate: 76800 bps max. 4 LINKnet Controller inkl. bis zu 2 DFM Controller Service Port RJ-11 Buchse Zum Anschluss von Delta Controls Service Adapter (z.B. CON-768BT) Eingänge 3 universelle Eingänge (10 Bit) Jumper einstellbar auf: • 0 - 5 V DC •...
