7.2
Konfiguration der Ausgänge
Der DXX-T305 Application Controller nutzt FET-Ausgänge (FET=
die in der Lage sind sowohl 24V DC als auch 24V AC mit max. 0,5 A zu schalten.
7.2.1 Internes Schaltschema der Ausgänge

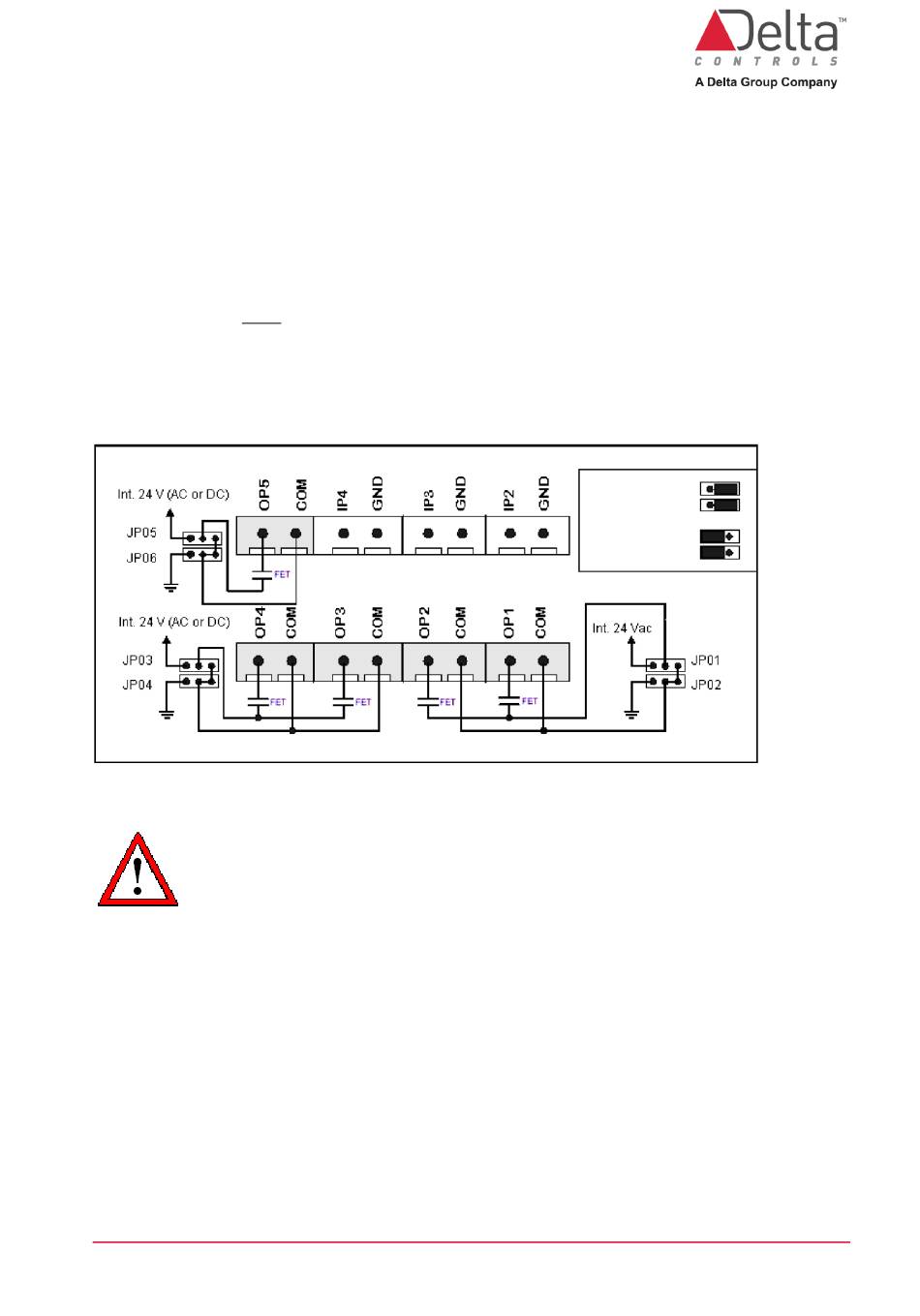

Die folgende Abbildung zeigt das interne Schaltschema der Raumcontroller-Ausgänge.
Beachten Sie bitte, dass die Ausgänge OP1 & OP2 sowie OP3 & OP4 sich paarweise einen
COM-Anschluss teilen und somit als Paar dieselbe Spannung schalten müssen
(entweder intern oder externe 24V)! Der OP5 hat seinen eigenen COM-Anschluss.
Die Ausgänge können mit Hilfe von Jumpern konfiguriert werden. Pro Ausgangspaar gibt
es 2 Jumper, die beide auf
gibt es 2 Jumper, die ebenfalls auf
Bitte beachten Sie, dass die Ausgänge OP1 & OP2 sowie OP3 & OP4 sich paarweise einen
COM-Anschluss teilen. Es muss paarweise dieselbe Spannung angeschlossen sein.
Nichtbeachtung kann zu Schäden an Controller und Versorgung führen!
Die Ausgänge sind werksseitig auf externe Spannungsversorgung eingestellt. Eine
inkorrekte Konfiguration der Ausgänge auf interne Spannung bei Anschluss einer externen
Spannung kann zu Schäden am Controller und an dem am Ausgang angeschlossenen Gerät
führen.
Wärmeentwicklung durch Schalten von hohen Ladungen kann die Messgenauigkeit des
internen 10k-Thermistors beeinflussen. Untersuchungen haben ergeben, dass das Belasten
aller FETs mit der vollen Ladung über längere Zeit zu einem Temperatur-Offset des internen
Thermistors von bis zu +0,5°C führen kann. Daher wird empfohlen, größere Ladungen mit
einem Stromrelais mit einem geringen Nennstrom zu schalten.
DE-DXX-T305 Installationsanleitung.docx
dieselbe
Position gesteckt werden müssen. Auch für den OP5
dieselbe
Position gesteckt werden müssen!
F
E
T
eld
ffekt
Externe Quelle
Interne Quelle
© Delta Controls Germany 2022
ransistor),
Seite 23 von 32
