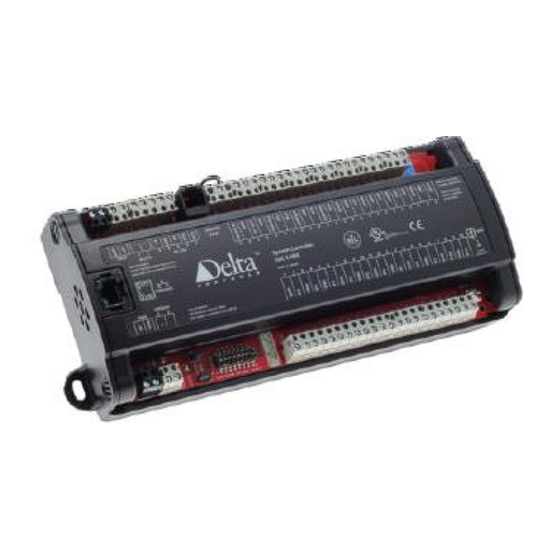

- Seite 1 DSC-1146E / DAC-1146E / DAC-1146 Installationsanleitung...
- Seite 2 Dokumenthistorie Version Datum Bearbeiter Änderung 30.10.2015 Arsal Khan Abbasi Ersterstellung DE-DxC-1146 Installationsanleitung.docx Seite 2 © Delta Controls Germany 2022...
- Seite 3 Sicherheitshinweise ....................5 Montage ........................6 Abmessungen ......................6 Anschlussbild ......................7 Adressierung ......................8 Controller-Konfiguration (DSC-1146E) ..............8 Automatische Netzwerkadressierung (DNA) ............8 Controller Adressierung über DIP-Schalter ............9 DAC-Geräte Ethernet Adressierungsanleitung ............9 Controller Konfiguration ..................9 Automatische Netzwerkadressierung ..............9 Controller Adressierung ..................
- Seite 4 V3.40. Wenn ein Produkt aktualisiert wird, z.B. von V3.33 auf V3.40, müssen alle anderen Produkte ebenfalls entsprechend aktualisiert werden. Achtung: Der DSC-1146E ist nur mit V3.33 Firmware oder höher, der DAC-1146E nur mit V3.33 R3 Build 122597 oder höher, kompatibel. DE-DxC-1146 Installationsanleitung.docx Seite 4 ©...
- Seite 5 (Klasse II) gemäß EN61558 verwenden, der für Dauerbetrieb geeignet ist. Warnung: Um das Risiko von einem elektrischen Schlag und Brand zu minimieren, dürfen Ausgänge verschiedenen Klasse Stromkreisen nicht untereinander verbunden werden. DE-DxC-1146 Installationsanleitung.docx Seite 5 © Delta Controls Germany 2022...
- Seite 6 Maße Inches ±0.5 Leiterplatten 3 15/16 Breite Leiterplatten Länge 9 3/4 1 5/16 2 5/8 4 1/4 1 15/16 9 5/16 10 5/16 Gewicht Leiterplatten 0.959 mit Gehäuse Versand- 1.153 gewicht DE-DxC-1146 Installationsanleitung.docx Seite 6 © Delta Controls Germany 2022...
- Seite 7 24 VAC Binär-Ausgänge Analog-Ausgänge Ausgangsspannung (TRIAC) 1 Ethernet Anschluss 24 VAC DIP-Schalter Eingangsspannung Universal-Eingänge 1 - 11 Erdungsklemme Device-Adresse NET1-Anschluss DNA-Jumper MS/TP System-LAN System-Subnet Jumper oder LINKnet Power LED Scan LED DE-DxC-1146 Installationsanleitung.docx Seite 7 © Delta Controls Germany 2022...
- Seite 8 Adresse über die Software zugewiesen werden. Die BACnet Controller Adresse darf nicht mit der notwendigen Adressierung über die DIP-Schalter verwechselt werden, die jedem Controller (auch bei Softwareadressierung) zugeordnet werden muss. DE-DxC-1146 Installationsanleitung.docx Seite 8 © Delta Controls Germany 2022...
- Seite 9 2,DSx,xxx, wobei DS die DIP Schalterstellung und x,xxx von der Ethernet MAC Adresse abgeleitet wird. Beispiel: Einem DAC-E Controller wird die DIP Adresse 1 gegeben, die Ethernet MAC Adresse lautet 00-40-AE-01-16-E9 -> die berechnete BACnet Adresse beim Start ist dann 2011401. DE-DxC-1146 Installationsanleitung.docx Seite 9 © Delta Controls Germany 2022...
- Seite 10 ▪ Eingangsseitige Klasse II Energieversorgungen sind verbunden. Bitte nur geeignete Versorgungsquellen benutzen. ▪ Alle Klemmen sind nur für Klasse II vorgesehen. ▪ Nur Kupferleitungen verwenden! ▪ Die Feldverdrahtung zum Klemmenblock muss mit mindestens 0,7Nm Drehmoment befestigt werden. DE-DxC-1146 Installationsanleitung.docx Seite 10 © Delta Controls Germany 2022...
- Seite 11 Wenn keine Erdungsklemme Erdungsklemme vorhanden ist, dann eine der GND-Klemmen zur Erdung verwenden Achtung: Vergewissern Sie sich, dass der Controller über die vorhandene GND-Klemme geerdet ist. Ohne diese Erdung können Kommunikations- probleme auftreten. DE-DxC-1146 Installationsanleitung.docx Seite 11 © Delta Controls Germany 2022...
- Seite 12 Controller beinhalten, benötigen einen Repeater (z.B. RPT-768). LINKnet Netzwerke mit max. 2 Controllern und einer Gesamtleitungslänge von weniger als 30m brauchen keinen Abschlusswiderstand. Fortlaufende Abschirmung bei Knoten mit Fortlaufende Abschirmung bei Knoten mit integriertem Schirmanschluss (SHD) V3-Geräten DE-DxC-1146 Installationsanleitung.docx Seite 12 © Delta Controls Germany 2022...
- Seite 13 Schalten von nicht 24V AC geeignet sind. Sie können zum Schalten von Gleichspannung verwendet werden. Außerdem erzeugen sie einen kleinen Ableitstrom (Leckstrom) und sind somit nicht für Anwendungen mit potenzialfreien Kontakten geeignet. DE-DxC-1146 Installationsanleitung.docx Seite 13 © Delta Controls Germany 2022...
- Seite 14 GND Klemme angeschlossen werden und somit einen Aktuator mit Spannung versorgen (s. Abb. rechts). Bitte beachten Sie, dass aufgrund von Klasse II Begrenzungen der APWR nicht mehr als 100VA aufbringen kann. DE-DxC-1146 Installationsanleitung.docx Seite 14 © Delta Controls Germany 2022...
- Seite 15 8.3.2 Intern versorgte Aktuatoren Der DxC-1146 Controller kann einen Aktuator intern mit Spannung versorgen (s. Abb.). DE-DxC-1146 Installationsanleitung.docx Seite 15 © Delta Controls Germany 2022...
- Seite 16 Ausgang Status Hier wird eine dreifarbige verwendet. automatischer Steuerung leuchtet die LED grün oder Status eines entsprechenden binären Ausgangs darzustellen. Für analoge Ausgänge ist die Helligkeit der LED proportional zum Ausgangssignal. DE-DxC-1146 Installationsanleitung.docx Seite 16 © Delta Controls Germany 2022...
- Seite 17 Serielle Schnittstelle (nur DSC-1146 / DSC-1146E) BACnet PTP, Baudrate 9600 (Standard), 19200, 38400 Service Port RJ-11 Buchse Zum Anschluss von Delta Controls Service Adapter (z.B. CON-768BT) Eingänge 11 universelle Eingänge (10 Bit) Jumper einstellbar auf: • 0 - 5 V DC •...
- Seite 18 16 Bit Prozessor 1 MB Flash Speicher 127 KB SRAM Speicher DxC-1146E 16 Bit Prozessor 2 MB Flash Speicher 319KB SRAM Kondensator für Echtzeituhr und Backup (72h) Zertifikate / Normen BTL gelistet DE-DxC-1146 Installationsanleitung.docx Seite 18 © Delta Controls Germany 2022...
