6.1
Primärer MS/TP RS485 Netzwerkanschluss (NET1)

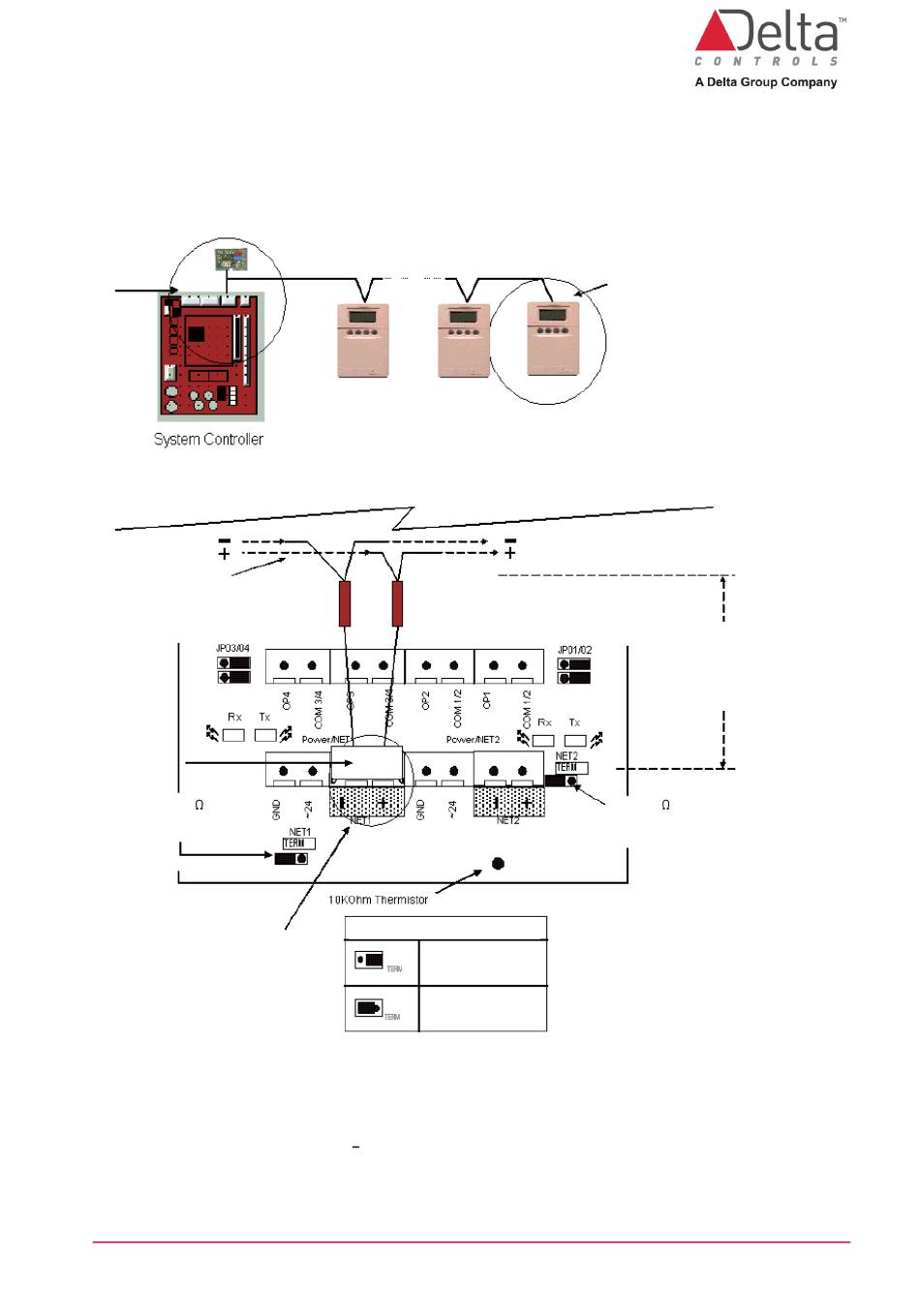

Die folgende Abbildung zeigt die RS485 Verbindung für einen DXX-T305 Controller, der in
einem BACnet MS/TP RS485 Netzwerk eines Systemcontrollers installiert wurde.
RS485
NET1 120
Abschlusswiderstand
NET1 Anschluss
Bitte beachten: Sowohl die positiven (+) Klemmen als auch die negativen (-) Klemmen aller
Controller im Netzwerk sind jeweils miteinander verbunden.
Hinweis: Die Erdung durch das Twisted Shielded Pair Kabel sollte nur an einem Ende des
Netzwerkes erfolgen vorzugsweise am Master Panel!
DE-DXX-T305 Installationsanleitung.docx
Abschlusswiderstand am ersten
Knoten im Segment, falls nicht am
letzten Segment schon aktiviert
TRM Jumper Einstellungen
Abschlusswider-
stand aktiv
Abschlusswider-
stand inaktiv
Abschlusswiderstand
am letzten Knoten im
Segment, falls nicht
am ersten Segment
schon aktiviert
Der Abstand bis zur
Weiterschleifung darf
nicht mehr als 15 cm
betragen
NET2 120
Abschlusswiderstand
Seite 16 von 32
