10

Weiteres

10.1 Verwenden des AMP Tools

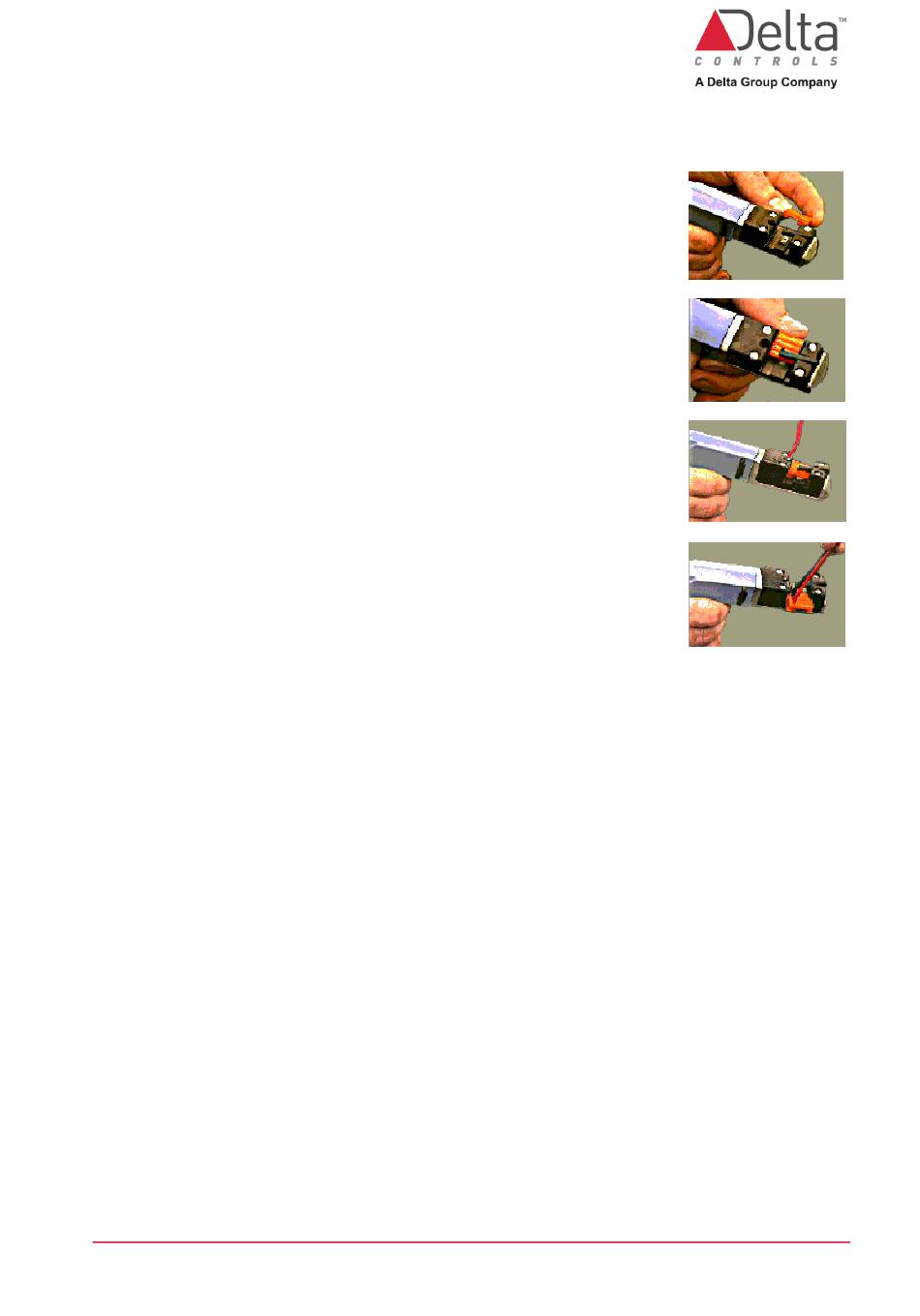

a. Führen Sie den AMP Verbinder in das Magazin des AMP
Tools ein (s. Abb. rechts). Der Verbinder und das Tool sind
so geformt, dass der Verbinder nur in der korrekten
Stellung (Kabelöffnungen zeigen in Richtung des Tool-
Griffs) eingesetzt werden kann.
b. Richten Sie die erste Klemme des Verbinders mit Hilfe der
runden Aussparung aus.
c. Führen Sie das Kabel so weit in die Klemme ein bis es den
Magazinboden erreicht und quetschen Sie die Klemme mit
dem AMP Tool. Anschließend springt das Tool automatisch
zur nächsten Klemme. Wiederholen Sie den Vorgang bis alle
Kabel mit den Klemmen verbunden sind.
d. Wenn alle Kabel erfolgreich mit den Klemmen verbunden
sind, kann der AMP Verbinder einfach seitlich aus dem AMP
Tool geschoben werden.
DE-DXX-T305 Installationsanleitung.docx
Seite 31 von 32
© Delta Controls Germany 2022
