Verkabelung der Ein- und Ausgänge
Für die Ein- und Ausgänge auf dem Controller gelten die gleichen allgemeinen
Verdrahtungsanschlusspläne
In separaten Dokumentationen sind weitere Informationen zu finden.
7.1
Konfiguration der Eingänge
Der Eingang muss eingestellt werden, um das richtige Signal des Eingangsgerätes zu
erkennen. Der Jumper wird hierzu in die richtige Position gesteckt. Die
Standardeinstellung ist 10 K .
Eingang
Jumper
IP1
JP1
IP2
JP2
IP3
JP3
IP4
JP4

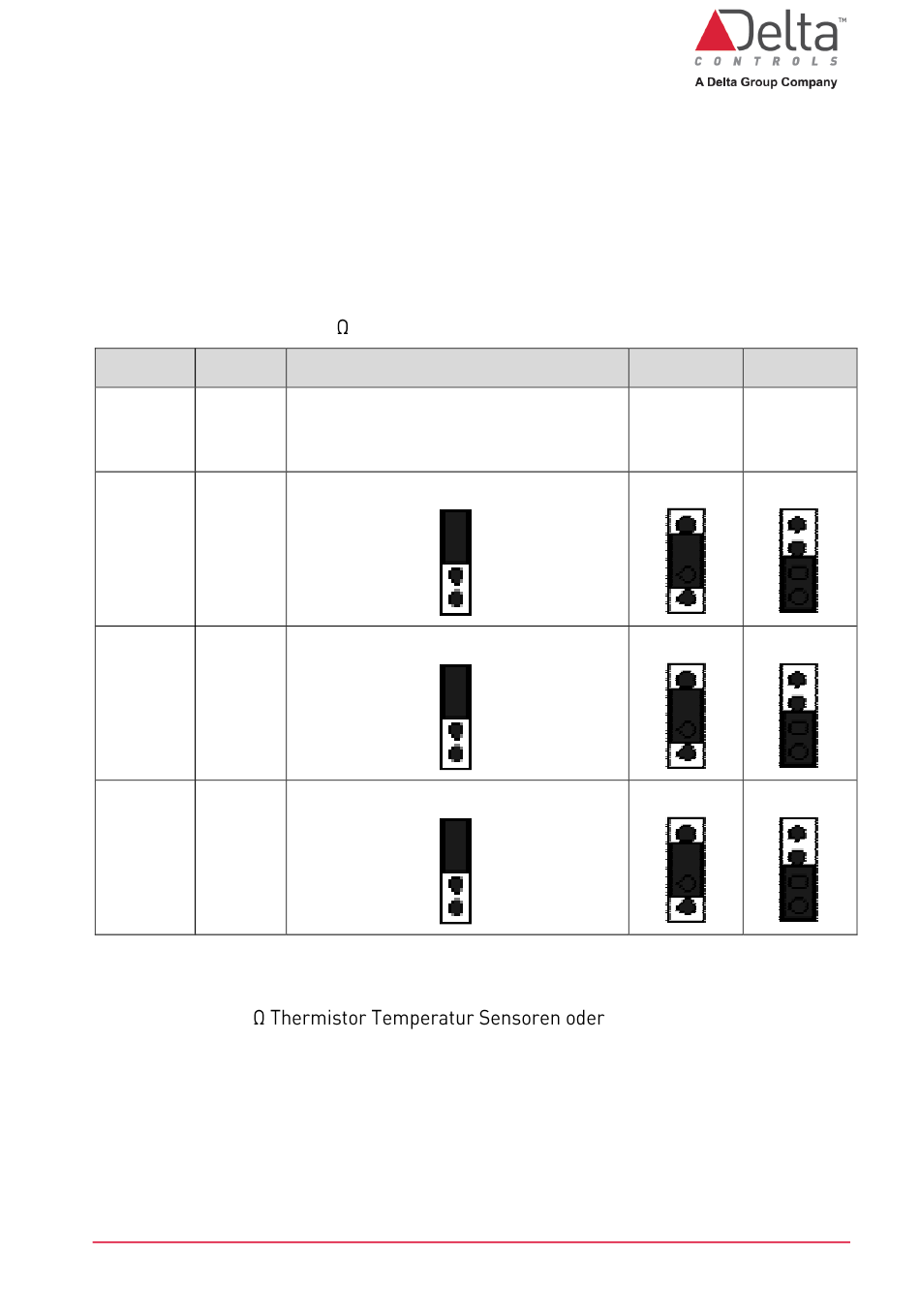

Es gibt folgende Einstellmöglichkeiten:
10k:
für 10 K
für potenzialfreie binäre Eingänge
5V:
für Sensoren mit einem Signal von 0-5V DC
10V:
für Sensoren mit einem Signal von 0-10V DC
DE-DXX-T305 Installationsanleitung.docx
wie
für
10k Thermistor
Standard: intern
für einen externen Thermistor muss
der Jumper auf EXT gesetzt werden!
andere
Delta
Controls
0-5V DC
nicht
möglich
Produkte.
0-10V DC
nicht
möglich
Seite 20 von 32
