- Seite 1 DVC-V322 / DVC-V322E Installationsanleitung Grundlage: DVC-V322 / DVC-V322E Rev 4.x Installation Guide (09.06.2021)
- Seite 2 Dokumenthistorie Version Datum Bearbeiter Änderung 16.09.2021 C. Schmidt Ersterstellung DE-DVC-V322E Installationsanleitung.docx Seite 2 von 22 © Delta Controls Germany 2022...
-
Seite 3: Inhaltsverzeichnis
Allgemeine Informationen ..................4 Produktbeschreibung..................... 4 Wichtige Anmerkungen ..................4 Sicherheitshinweise ....................5 Montage und Anschluss .................... 6 Montage DVC-V322 oder DVC-V322E ..............6 Abmessungen ......................8 Anschlussbild ......................9 Adressierung ......................11 DNA - Derived Network Architecture ..............11 Controller-Adressierung .................. -
Seite 4: Allgemeine Informationen
Allgemeine Informationen Produktbeschreibung Der Delta Variable Air Volume Controller DVC-V322 ist ein vollständig programmierbarer, nativer BACnet®, Advanced Application Controller, der über ein RS-485-LAN unter Verwendung des MS/TP BACnet-Protokolls kommuniziert. Der DVC-V322E ist ein vollständig programmierbarer, nativer BACnet Advanced Application Controller, der über ein Twisted-Pair- Ethernet 10-BaseT mit BACnet/IP und BACnet over Ethernet kommuniziert. -
Seite 5: Sicherheitshinweise
(Klasse II) gemäß EN61558 verwenden, der für Dauerbetrieb geeignet ist. Warnung: Um das Risiko von einem elektrischen Schlag und Brand zu minimieren, dürfen die Ausgänge von verschiedenen Klasse II Stromkreisen nicht untereinander verbunden werden. DE-DVC-V322E Installationsanleitung.docx Seite 5 von 22 © Delta Controls Germany 2022... -
Seite 6: Montage Und Anschluss

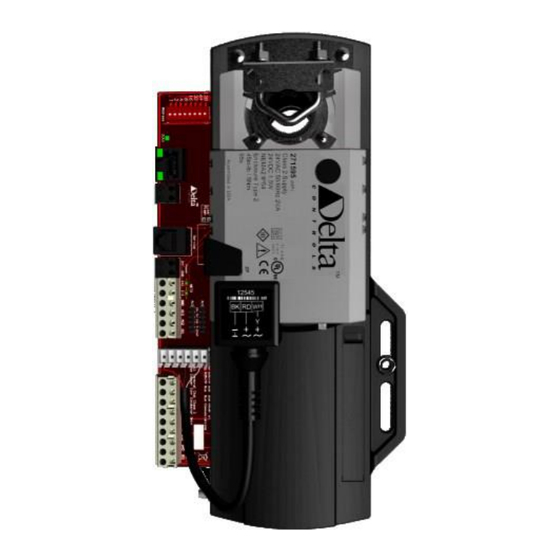

Montage und Anschluss Montage DVC-V322 oder DVC-V322E Der DVC-V322 oder DVC-V322E ist ein Komplettsystem, bestehend aus Controller, Aktor und Luftströmungssensor in einem Kunststoffgehäuse, das für die direkte Installation an einer Klappe geeignet ist. Für die Montage gehen Sie bitte wie folgt vor: 1. - Seite 7 Außerdem zeigt der Text LO" in der unteren rechten Ecke des Controllers den Schlauch an, der mit der Niederdruckreferenz verbunden werden soll. In diesem Fall ist es der blaue Schlauch direkt unter dem LO"-Text. DE-DVC-V322E Installationsanleitung.docx Seite 7 von 22 © Delta Controls Germany 2022...
-
Seite 8: Abmessungen
Abmessungen DVC-V322(E) Gewicht Maße DVC-V322(E) mit Antrieb ±0.5 DE-DVC-V322E Installationsanleitung.docx Seite 8 von 22 © Delta Controls Germany 2022... -
Seite 9: Anschlussbild
Anschlussbild Montageführung für Klappe NFC- Antenne Druckluft- Anschluss DIP- Schalter 24 VAC Stecker Universal- NET2- Ausgänge Antrieb LINKnet Universal- Eingänge 1 - 4 Ethernet Port DE-DVC-V322E Installationsanleitung.docx Seite 9 von 22 © Delta Controls Germany 2022... - Seite 10 Binärausgang 5 für Rückmeldepotentiometer Klappenmotor gegen den Uhrzeigersinn Stetige 24V - APWR liefert 24 VAC AO5 - OP5 konfiguriert als Antriebskonfiguration für Spannungsversorgung Analogausgang 5 für analoge des Antriebs Klappenmotorsteuerung DE-DVC-V322E Installationsanleitung.docx Seite 10 von 22 © Delta Controls Germany 2022...
-
Seite 11: Adressierung
Software eingegeben werden. Siehe auch Warum die Verwendung von DNA in WAN-Netzen ein Problem sein kann. Controller-Adressierung Hinweis: Jeder Controller im selben MS/TP-Segment muss eine eindeutige DIP- Schalteradresse haben! DE-DVC-V322E Installationsanleitung.docx Seite 11 von 22 © Delta Controls Germany 2022... - Seite 12 Mac-Adresse abgeleitet wird, sondern nur, dass es sich nie um dieselbe Zahl handeln wird, da sie für jedes Ethernet- Gerät einzigartig ist. Die Gerätenummer kann nun je nach Bedarf für den jeweiligen Standort manuell geändert werden. DE-DVC-V322E Installationsanleitung.docx Seite 12 von 22 © Delta Controls Germany 2022...
-
Seite 13: Verkabelung
▪ Eventuell wird mehr als nur ein Trennschalter gebraucht, um das Gerät freizuschalten. ▪ Eingangsseitige Klasse II Energieversorgungen sind verbunden. Bitte nur geeignete Versorgungsquellen benutzen. ▪ Alle Klemmen sind nur für Klasse II vorgesehen. ▪ Nur Kupferleitungen verwenden! DE-DVC-V322E Installationsanleitung.docx Seite 13 von 22 © Delta Controls Germany 2022... -
Seite 14: Energieversorgung
Erdungsklemme vorhanden ist, dann eine der GND-Klemmen zur Erdung verwenden Achtung: Vergewissern Sie sich, dass der Controller über die vorhandene GND-Klemme geerdet ist. Ohne diese Erdung können Kommunikationsprobleme auftreten. DE-DVC-V322E Installationsanleitung.docx Seite 14 von 22 © Delta Controls Germany 2022... -
Seite 15: Netzwerkkommunikation
LINKnet Netzwerke mit max. 2 Controllern und einer Gesamtleitungslänge von weniger als 30 m brauchen keinen Abschlusswiderstand. Fortlaufende Abschirmung bei Knoten Fortlaufende Abschirmung bei Knoten mit mit integriertem Schirmanschluss (SHD) V3-Geräten DE-DVC-V322E Installationsanleitung.docx Seite 15 von 22 © Delta Controls Germany 2022... -
Seite 16: Ein- Und Ausgänge
Ein- und Ausgänge Für die Ein- und Ausgänge gelten die gleichen allgemeinen Verdrahtungsanschlusspläne wie für andere Delta Controls Produkte. In separaten Dokumentationen sind weitere Informationen zu finden. Datenpunktliste externer 10 k -Thermistor für Raumtemperatur externer Eingang #2 externer Eingang #3 Positionsrückmeldung vom Stellantrieb (optional) -
Seite 17: Konfiguration Der Eingänge
Die nachstehende Abbildung zeigt zum Beispiel die Position des Jumpers, wenn Sie den Bereich 0-1 inH2O auswählen. Differenzdruckbereich Spannung Differenzdruck 0-1 inH2O 0,5 V 0 Pa 4,5 V ~249 Pa 0-2 inH2O 0 Pa ~498 Pa DE-DVC-V322E Installationsanleitung.docx Seite 17 von 22 © Delta Controls Germany 2022... -
Seite 18: Konfiguration Der Binär-Ausgänge
Konfiguration der Binär-Ausgänge Die TRIAC-Ausgänge des DVC-V322 werden nur intern mit Strom versorgt. Die 24 VAC- Spannung wird intern von der Platine direkt zu den Ausgangsklemmen geleitet. Es ist kein externer Transformator erforderlich. Die zugehörigen TRIAC-Ausgänge sind . Beachten Sie, dass die Stromversorgung entsprechend dimensioniert sein sollte, um die zusätzliche Belastung zu bewältigen. -
Seite 19: Verdrahtungsanschlüsse Für Die Option Doppelkanaloption (-Dd)
7.5.1 Verdrahtungsanschlüsse für die Option Doppelkanaloption (-DD) DE-DVC-V322E Installationsanleitung.docx Seite 19 von 22 © Delta Controls Germany 2022... -
Seite 20: Led-Anzeigen
(OP#) entsprechende LED grün und leuchtet oder ist aus, je nach dem Status des Ausgangs. Bei einem analogen Ausgang variiert die Intensität der entsprechenden LED-Beleuchtung in Abhängigkeit vom Ausgangssignal. DE-DVC-V322E Installationsanleitung.docx Seite 20 von 22 © Delta Controls Germany 2022... -
Seite 21: Spezifikationen
Optional: Modbus RTU Baudrate: 38400 bps maximal 5 Geräte Service-Port RJ-11 Buchse Wird mit den Service-Tool-Geräten von Delta Controls verwendet, z. B. CON-768BT. Eingänge (AI1-AI4) 1 10 k-Thermistor oder potenzialfreier Kontakt 2 universelle Eingänge (10 Bit) per Jumper wie folgt konfigurierbar: •... - Seite 22 16-Bit-Prozessor 1 MB (8 Megabit) Flash-Speicher 128 kB SRAM-Speicher Listungen UL916 Listed BTL Listed Zertifikate / Normen EAC (DVC-V322, DVC-V322A-B, DVC-V322A-B-DD, DVC- V322AF-B, DVC-V322AF-B-DD, DVC-V322E, DVC- V322E-AB and DVC-V322E-AFB) DE-DVC-V322E Installationsanleitung.docx Seite 22 von 22 © Delta Controls Germany 2022...
