2
Montage
Der
Sensor-Hub
Deckenanschlusskasten oder direkt auf einer Deckenplatte ohne Anschlusskasten
vorgesehen. Die unterstützte Deckenhöhe beträgt 2,4-3,0 m.
Empfohlene Anschlusskastentypen sind:
-
Europäische Unterputzdose mit 60 mm Rasterdurchmesser und 25 mm
Mindesttiefe
-
Britische Unterputzdose mit 75 mm Quadrat, 60 mm Teilungsdurchmesser und 25
mm Mindesttiefe
-
Nordamerikanischer 3,5-Zoll-Achteck- oder runder Kasten mit einer Mindesttiefe
von 1 Zoll
-
Nordamerikanischer quadratischer 4-Zoll-Kasteb mit einer Mindesttiefe von 1
Zoll
2.1 Installation der Montageplatte an einer Anschlussdose

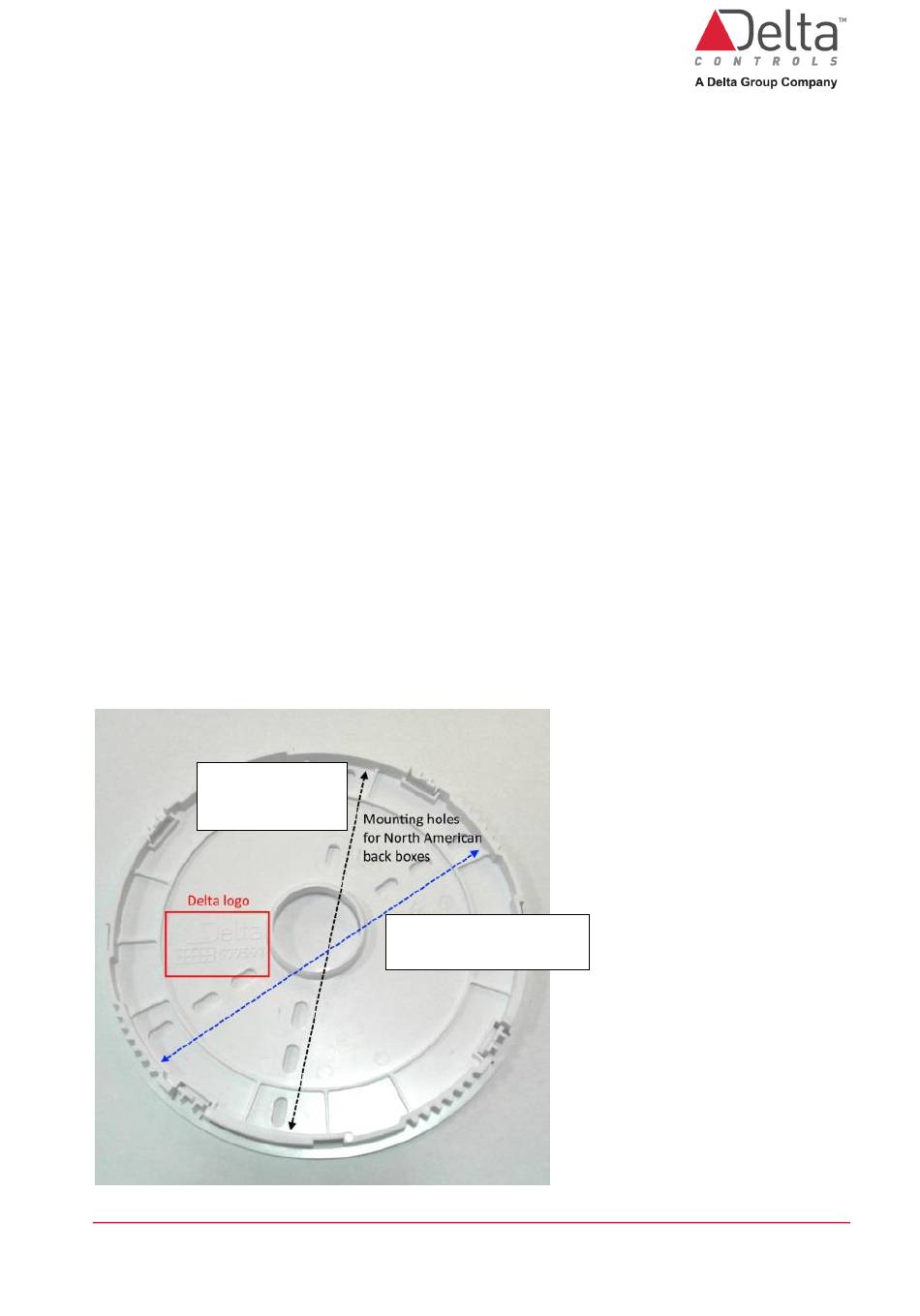

Richten Sie die Montageplatte und die Anschlussdose vor der Installation mit den
richtigen Montagebohrungen aus. Die Montageplatte verfügt über 2 verschiedene
lineare Reihen von Montagelöchern, die für die Art des Anschlusskastens oder der
Anschlussdose an der Decke spezifisch sind. Siehe das Foto unten für weitere Details.
Befestigen Sie die Montageplatte an der Anschlussdose mit Schrauben, die nicht größer
als 4,0 mm sind, (Schraube der Größe 8 oder Schraube M4).
Montagelöcher
Nord-Amerikanische
Unterputzdosen
DE-O3-DIN-HUB Installationsanleitung.docx
ist
für
eine
deckenbündige
für
Montagelöcher für Europäische
oder britische Unterputzdosen
Installation
mit
© Delta Controls Germany 2022
einem
Seite 7
